Kodinkoneen asennus voi olla vaativa työ, joka virheellisesti tehtynä saattaa aiheuttaa vakavan vaaran kodinkoneen käyttäjälle.
Tämän vuoksi asennus pitäisi antaa ammatillisesti pätevän henkilön tehtäväksi voimassa olevien teknisten määräysten
mukaisesti. Jos tätä neuvoa ei noudateta, vaan asennuksen tekee epäpätevä henkilö, valmistaja ei vastaa mistään tuotteen
toimintahäiriöstä riippumatta siitä, aiheutuuko siitä vahinkoa tai tapaturmia.

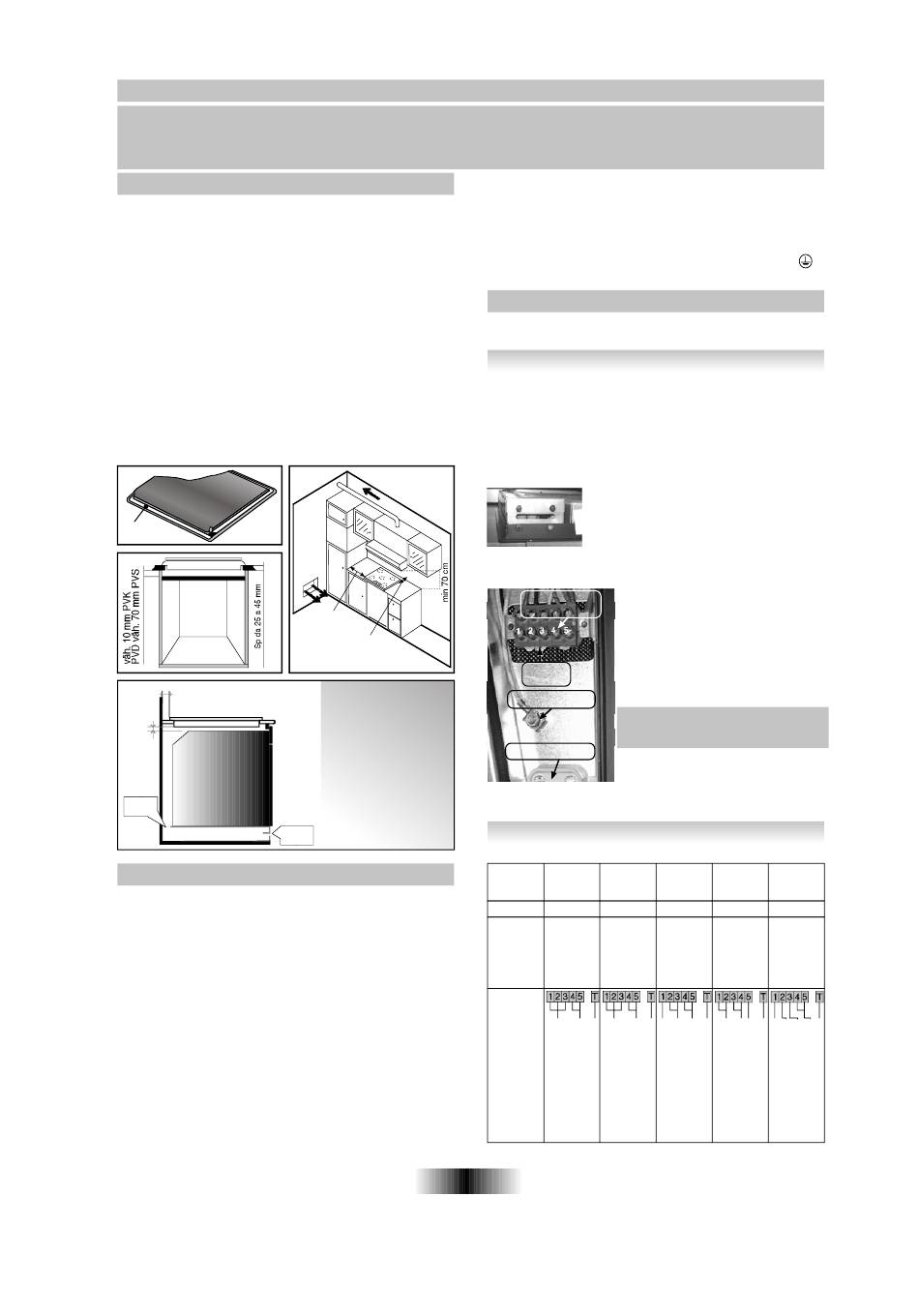

ASENNUS KALUSTEISIIN
Kalusteiden, joihin liesi on tarkoitus asentaa, sekä kaikkien sen
vieressä olevien kalusteiden on oltava kuumuuden kestäviä.
Lisäksi kaikki koristelaminaatit on kiinnitettävä kuumuutta kestävällä
liimalla.
Asennus:
• Lieden mukana tulee vedenpitävä tiiviste.
Ennen asennusta:
- Käännä liesi ylösalaisin niin, että keraaminen taso on alaspäin.
Varmista, että keraaminen taso on suojattu.
- Asenna tiiviste lieden ympärille.
- Varmista, että se on kunnolla paikoillaan, jottei mitään pääse
valumaan kalusteiden sisään.
• Jätä vähintään 5 cm:n väli lieden ja viereisten kalusteiden välille.
• Jos liettä asennettaessa lieden alempi puoli on yhteydessä
alueeseen, johon voi ylettyä käsittelyn tai puhdistuksen aikana,
asenna 1 cm:n (PVS-malliin 7 cm:n) kokoinen kappale lieden
perustan alle, jotta et aiheuttaisi sille vahinkoa..
Liesi
Tiiviste
Tila, johon
on pääsy
50 mm
10 mm
mini
Aukko
500 X 50
Aukko
500 X 10
SÄHKÖLIITÄNTÄ
"Asennuksen on oltava tavanomaisten direktiivien mukainen."
Valmistaja ei ota vastuuta vahingoista, jotka ovat seurausta
sopimattomasta käytöstä.
Varoitus:
• Tarkista aina ennen sähkötöitä mittariin merkitty verkkojännite,
ylivirtasuojan asetus, maadoituskytkennän johtavuus ja sulakkeen
sopivuus.
• Laite tulee kytkeä käyttämällä maadoitettua pistoketta tai
moninapaista kytkintä.
Jos liedessä on pistoke, se on asennettava niin, että siihen
tarvittaessa päästään käsiksi.
• Virtajohdon keltavihreä johdin on kytkettävä maaliittimeen sekä
virtalähteen että lieden päässä.
• Valmistaja ei vastaa onnettomuuksista, jotka aiheutuvat
maadoittamattoman laitteen käytöstä tai huonosta
maadoituskontaktista.
• Kaikissa virtajohtoon liittyvissä ongelmatilanteissa on otettava
yhteyttä huoltopalveluun tai valtuutettuun sähköasentajaan.
All manuals and user guides at all-guides.com
ASENNUS
min 15 cm
min 5,5 cm
Liettä ei saa
asentaa
sellaisen uunin
päälle, jonka
ilmanvaihdosta
ei ole
huolehdittu
44 FI
HUOMAA
Jos virtajohto on vaihdettava, yhdistä johto seuraavien
värien/koodien mukaisesti:
SININEN
- NOLLAJOHTO (N)
RUSKEA
- JÄNNITEJOHTO (L)
KELTA/VIHREÄ
- MA ADO ITU SJOH TO (
• PVK-mallit
Laitteessa ei ole virtajohtoa, mutta lieden varusteisiin kuuluu
riviliitin, jonka avulla voit valita virtalähteeseen sopivan liitännän.
LIITTIMIEN KIINNITTÄMINEN RIVILIITTIMEEN:
Noudata seuraavia ohjeita kytkentää tehdessäsi.
• Varmista ennen laitteen liittämistä verkkovirtaan, että laite on
suojattu sopivalla sulakkeella (katso taulukkoa) ja että sen
sähköjohdot ovat sopivasti mitoitetut laitteen normaalin toiminnan
takaamiseksi.
• Valitse virtajohto taulukon suositusten perusteella.
• Käännä liesi ympäri, lasipuoli työtasoa vasten. Varo rikkomasta
lasia!
•Poista säätönuppien alapuolella oleva suojus,
joka on kiinnitetty etupuolelta 2 ruuvilla.
•Pujota virtajohto reikään.
•Pujota virtajohto kiinnittimeen.
•Poista eriste virtajohdon johtimien päistä 10
millimetrin matkalta. Ota huomioon suositeltu
johdon pituus riviliittimeen kiinnittämistä varten.
• Riviliittimeen voi tehdä erilaisia
kytkentöjä.
Kiinnitä johtimet kaavion mukaisesti
Kiinnityslevyt
kiinnityslevyjen* avulla asennusohjetta
noudattaen.
*Maado itu sn astaan kiin nitetyt
kiinnityslevyt tekevät mahdolliseksi
Maa
kahden vaiheen välisen kytkennän.
Kiinnitä ruuvi tiukasti.
Maadoitusnasta
H U O M A U T U S : Va rm i s t a, e t tä
kiinnityslevyt eivät pääse putoamaan
reikään.
Johdon kiinnitin
Ruuvaa johdon kiinnittimet paikoilleen.
Ruuvaa kansi takaisin paikoilleen. Älä
unohda tuulettimen lukon aluslaattoja.
SÄHKÖKYTKENTÄ
Kaksi vaihetta
Kaksi vaihetta
Yksi vaihe
220-240V2~
220-240V~
380-415V2N~
SULAKE
20 A
20 A
JOHTO
POIKKI-
3 G 2,5 mm
3 G 2,5 mm
4 G 2,5 mm
2
2
PINTA
H05RR-F,
H05RR-F,
H05VV-F,
H05VV-F,
TYYPPI
H05V2V2-F
H05V2V2-F
H05V2V2-F
KYTKEN-
TÄ
LIITINRA-
PH
N T PH
PH T
PH
SIAAN
2 Vaihe
2 Vaihe
1 Vaihe
suntti 1-2
suntti
1-2
suntti 2-3
suntti
2-3
3 Vaihe
suntti
5 Nolla
5 Vaihe
suntti 4-5
suntti
4-5
5 Nolla
suntti
T Maa
T Maa
T Maa
)
Kolme
Kolme
vaihetta
vaihetta
220-240V3~
380-415V3N~
20 A
20 A
16 A
4 G 2,5 mm
5 G 1,5 mm
2
2
2
H05RR-F,
H05RR-F,
H05RR-F,
H05VV-F,
H05VV-F,
H05VV-F,
H05V2V2-F
H05V2V2-F
PH N T
PH
PH
PH T
PH
PH
PH N
T
1 Vaihe
1 Vaihe
suntti 1-2
2 Vaihe
2-3
3 Vaihe
suntti 3-4
3 Vaihe
4-5
5 Vaihe
5 Nolla
suntti 4-5
T Maa
T Maa
