OPMERKING:

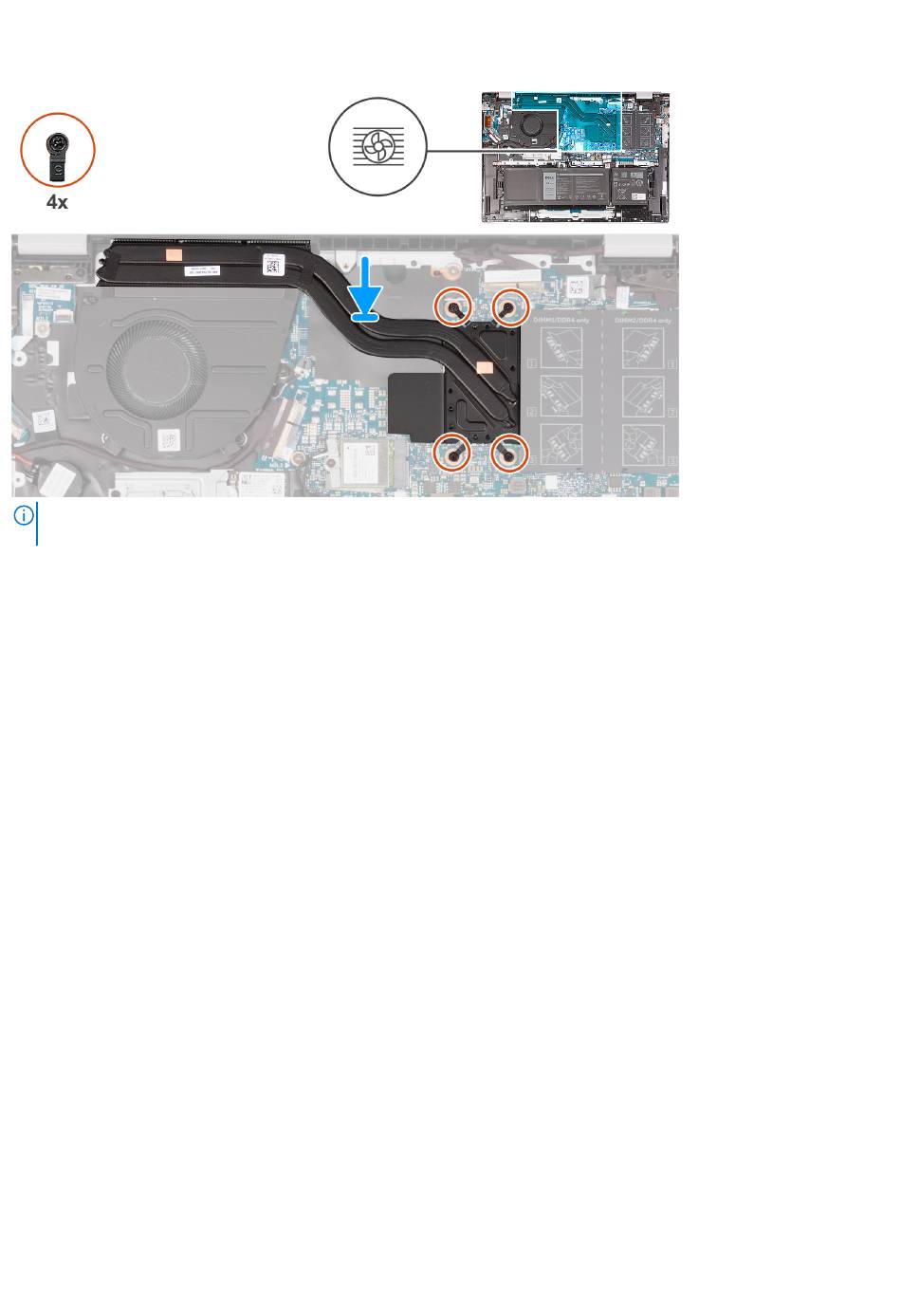

Dit is de koelplaat voor uw computer die ondersteuning biedt voor de geïntegreerde Graphics Processing Unit
(GPU).
Stappen
1. Lijn de schroefgaten op de koelplaat uit met de schroefgaten op de systeemkaart
2. Maak in de juiste volgorde, afhankelijk van wat van toepassing is, de zeven (1>2>3>4>5>6>7) of vier (1>2>3>4) borgschroeven vast
waarmee de koelplaat op de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
Beeldschermassemblage
De beeldschermeenheid verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
Over deze taak
De volgende afbeelding(en) geeft/geven de locatie van de beeldschermeenheid aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
36
Onderdelen verwijderen en plaatsen
gewerkt.
werken.
