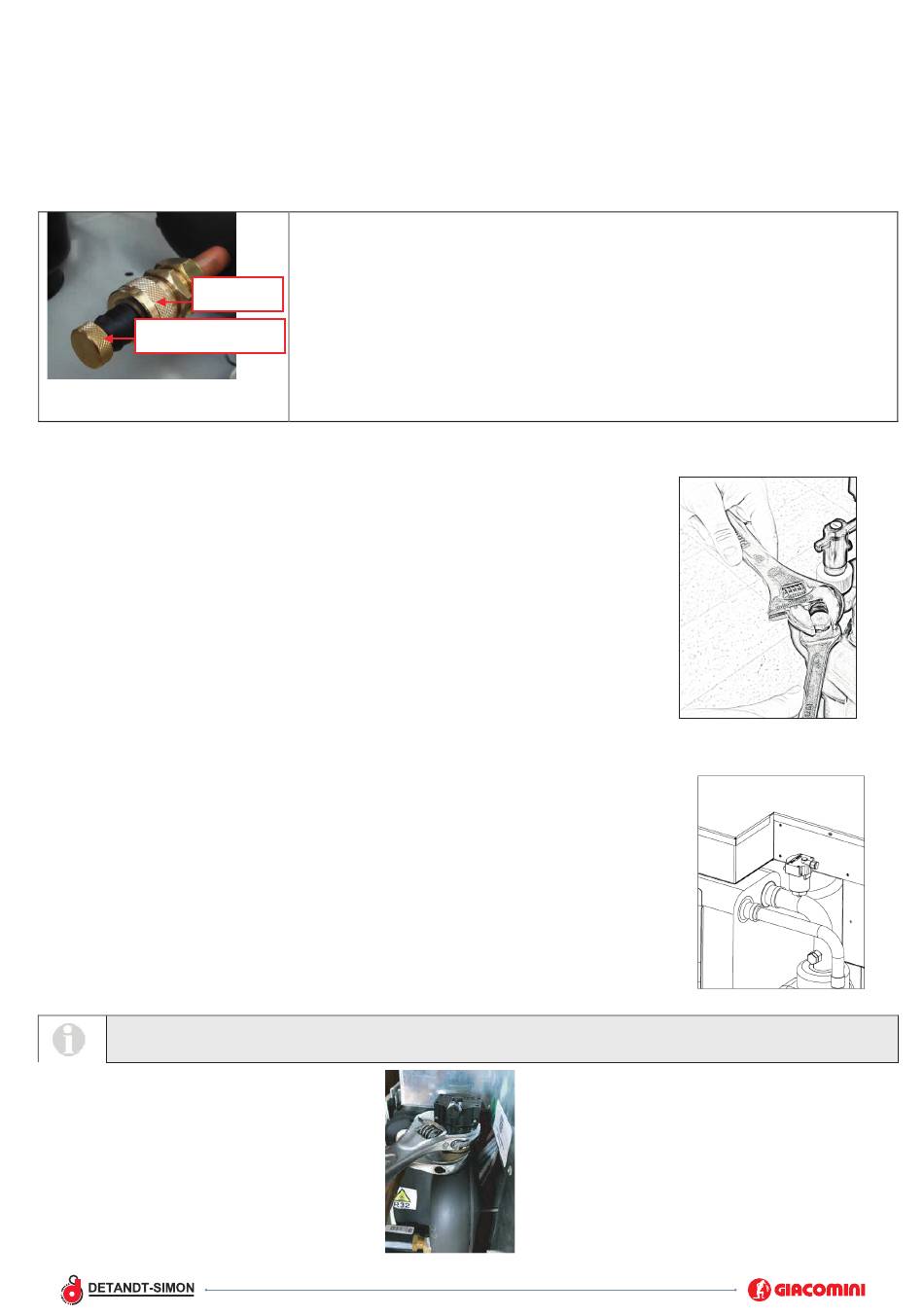

Indien de unit volledig moet worden geleegd, dient u eerst de handbediende in- en uitlaatschui�leppen
(niet meegeleverd) te sluiten en vervolgens de leidingen die extern zijn aangelegd op de watergang en -
uitgang los te koppelen zodat de vloeistof in de unit eruit kan stromen (om de opera�e te vergemakkelijken,
is het raadzaam om aan de buitenkant op de wateringang en -uitgang, twee a�apkranen te installeren
tussen de unit en de handbediende schui�leppen).
Ringmoer
Eindstop met pakking
In het hydraulisch circuit van de unit zijn 2 servicekranen met dop (1/4"G)
geïnstalleerd stroomafwaarts en stroomopwaarts van de circula�epomp (ref.
SM func�eschema unit paragraaf 5.6.2); gebruik bij de demontage/montage
van de dop 2 Engelse sleutels zoals afgebeeld om beschadiging van de leidingen
te voorkomen.
De unit is uitgerust met een ontluch�ngsklep die het mogelijk maakt om de lucht die zich in het
circuit verzamelt automa�sch te elimineren, zodat ongewenste effecten zoals voor�jdige corrosie
en slijtage, lager rendement en verminderde opbrengst van de warmtewisseling kunnen worden
vermeden.
Het apparaat hee� ook een veiligheidsfunc�e die, in het geval van een storing van de
warmtewisselaar, zorgt voor de uitstroom van koudemiddel in de buitenlucht waardoor
vermeden wordt dat het naar de interne terminals wordt vervoerd.
De klep kan in de gesloten stand blijven door de dop op de afvoer te sluiten; wanneer de dop
wordt losgedraaid blij� de klep in geopende stand
en wordt de lucht automa�sch afgevoerd.
In geval van een waterlekkage is het verplicht om het onderdeel te vervangen, door deze los te
draaien met een sleutel, zoals te zien is op onderstaande afbeelding.
Als het nodig is om het systeem bij te vullen of het glycolgehalte aan te
passen, kunt u de servicekraan gebruiken. Schroef de eindstop van de
servicekraan los en sluit een op het waterleidingnet aangesloten buis van 14
of 12 mm (binnendiameter – controleer het model van de geïnstalleerde
kraan op de betreffende unit) aan op de slanghouder, vul vervolgens het
systeem door de speciale ringmoer los te draaien. Draai na de ingreep de
ringmoer weer vast en schroef de eindstop er weer op. In ieder geval is het
gebruik van een externe kraan voor het vullen van het systeem aan te
raden. De aanleg hiervan is voor rekening van de installateur.
19
5.6.6 Systeemafvoer
5.6.7 Servicekraan
5.6.8 Ontluch�ngsklep
