Onderhoud
1
3
4
5
13

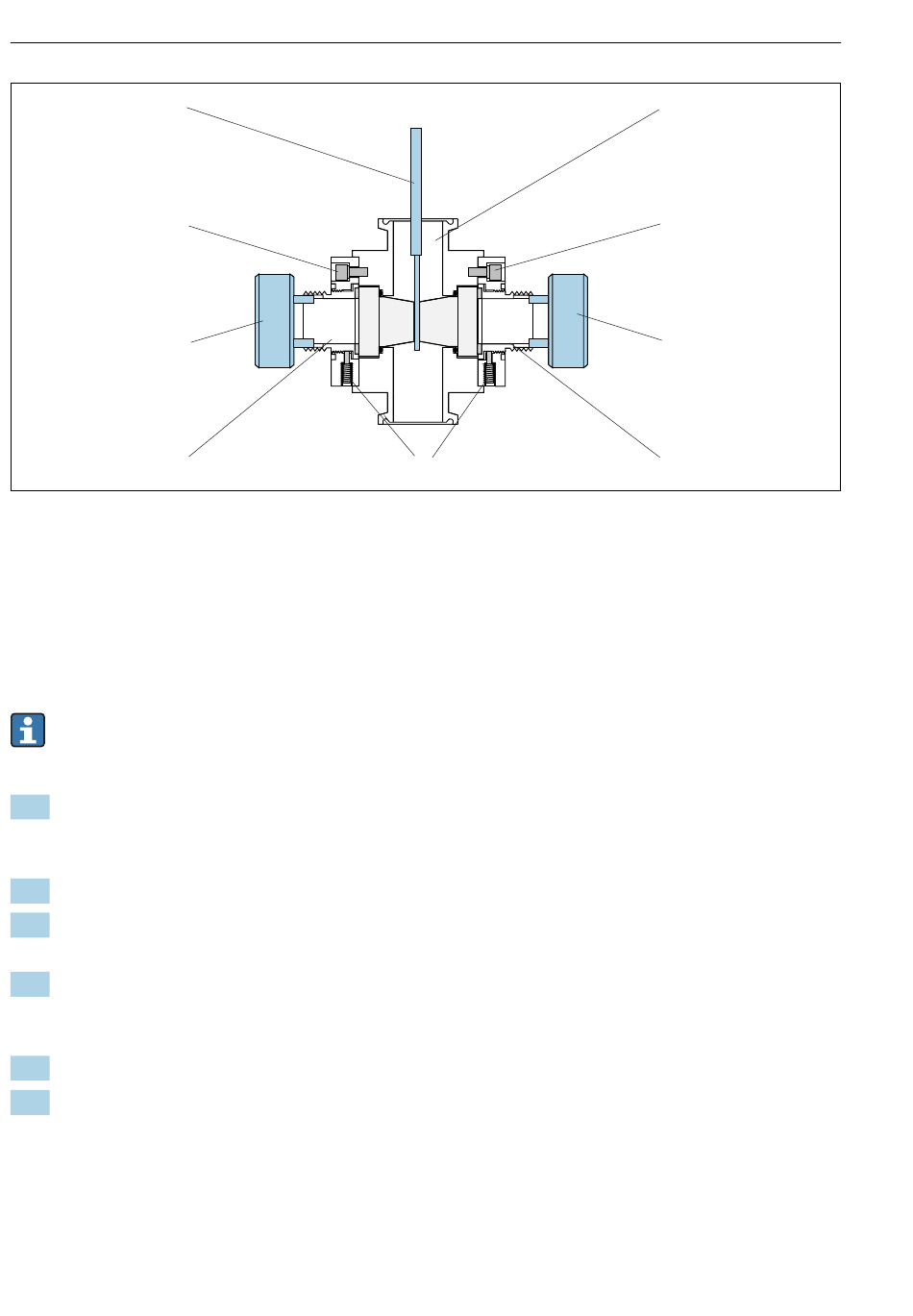

Armatuur met POPL-functie, doorsnede
1
Meeteenheid
2
Armatuur OUA260
3
Schroeven van de vensterring
4
Weglengte-insteller
5
Actuators met pakkingen
6
Borgschroeven
De volgende beschrijving is van toepassingen op armaturen waarbij POPl al is
gemonteerd. Wanneer u POPL naderhand monteert, zie dan de instructies die zijn
meegeleverd met de reservedelenset.
1.
Vervang O-ringen en beschadigde vensters op dezelfde manier als bij armaturen zonder
POPL. Volg de stappen tot u de vensterringen aan beide zijden van de armatuur weer
heeft geïnstalleerd.
2.
Maak de 2 borgschroeven (pos. 6) los op elke vensterring.
3.
Reinig de meeteenheid (pos. 1) en plaats deze in de armatuur zodanig dat deze is
gepositioneerd tussen de vensters.
4.
Gebruik nu de weglengte-insteller (pos. 4). Verminder de weglengte door de actuator
(pos. 5) geleidelijk aan beide zijden in te schroeven tot de meeteenheid net beide
vensters raakt (→ diagram). Niet te vast aandraaien.
5.
Verwijder voorzichtig weer de meeteenheid uit de armatuur.
6.
Draai dan de borgschroeven vast om de actuator vast te zetten in positie.
Verwijder de weglengte-insteller.
Voer indien mogelijk een druktest uit met de dubbele procesdruk op de gemonteerde
armatuur. Voer nog een test uit met de meeteenheid en stel de weglengte bij indien nodig.
Druktesten garanderen de compressie van de O-ring vensterafdichtingen en de
34
6
OUSAF44
2
3
4
5
A0030205
