Rev-4 Ontvanger
Dit uitgebreide Rev-4 ontvanger heeft 3 functies en vervangt de oude ontvanger.
A. Het in en uitschakelen van een CV-installatie of stadsverwarming
B. Het in en uitschakelen van elektrische vloerverwarming en/of pompen
C. Een combinatie van beide
1. Aansluiten Rev-4 ontvanger 2010RE
2. Aansluiting Rev-4 ontvanger 2010RE voor CV-installaties
3. Aanzetten Rev-4 ontvanger 2010RE
4. Koppelen van Rev-4 ontvanger met thermostaat
5. Uitschakelen Rev-4 ontvanger
6. Aansluiting Rev-4 ontvanger 2010RE voor o.a. elektrische vloerverwarming
7. Vloer bewakingstemperatuur instellen
8. Storingsmeldingen
9. Aansluitschema 2010-RE
Specificatie:
Voeding
: Draadloze ontvanger/controle-unit 100-230 VAC - 50/60Hz.
: Thermostaat 3Volt (2x1,5V. (AA) batterij
Relais contact 1: 16 Amp – 230 VAC (geschakelde voeding)
Relais contact 2: 5 Amp. – 230 VAC (potentiaal vrij)
Zend frequentie: 433 Mhz
Sensor
: NTC 100K ± 0,5%
Opslag temp.
: -10 tot 60°C.
Differentie
: ± 1°C.
IP
: 21
Max afstand
: 100 meter
Vloertemperatuur bewaking temperaturen: 30°C, 40°C (fabrieksinstelling), 55°C.
De draadloze Rev-4 ontvanger 2010RE is speciaal ontwikkeld het regelen, controleren en in/uit schakelen van de
CV-installatie, stadsverwarming, pompen, elektrische verwarming en/of elektrische vloerverwarming.
Het Rev-4 ontvanger kan gebruikt worden als verbinding/schakelunit en temperatuur meting-/bewakingsunit.
Het Rev-4 ontvanger 2010RE kan bij verwarmingsbron (Cv-ketel, stadsverwarming, pomp) of bij de aansluiting van de
elektrische vloerverwarming worden geplaatst.
De eventueel gekoppelde thermostaat kan elders in de woning worden geplaatst voor bv. het meten en regelen van de
ruimte (kamer) temperatuur.
Beschrijving Rev-4 ontvanger 2010RE
LET OP!
Schakel de voedingspanning (230VAC) uit voor dat u gaat installeren.
1. Aansluiten voeding (230 VAC) op Rev-4 ontvanger 2010RE
1.1 Sluit de voedingsdraden (230VAC) aan op aansluiting L1 [2]en L2 [3] (zie aansluitschema 9)
2. Aansluiting voor CV-installaties 0 tot 230 VAC.
2.1 Sluit de draden van de CV-installatie (ketel) aan op de aansluiting NO en COM (zie aansluitschema 9)
3. Aanzetten Rev-4 ontvanger voor CV-installatie (ketel):
1. Druk eventueel op de selectieknop (AAN/UIT), het rode ledje (A) brand constant (=AAN)
2. Bij een warmte vraag van de thermostaat gaat het groene ledje branden
3. Tijdens signaal overdracht knippert het gele ledje kort.
4. Druk op de selectieknop (AAN/UIT) om het Rev-4 ontvanger uit te zetten rode ledje UIT.
21701

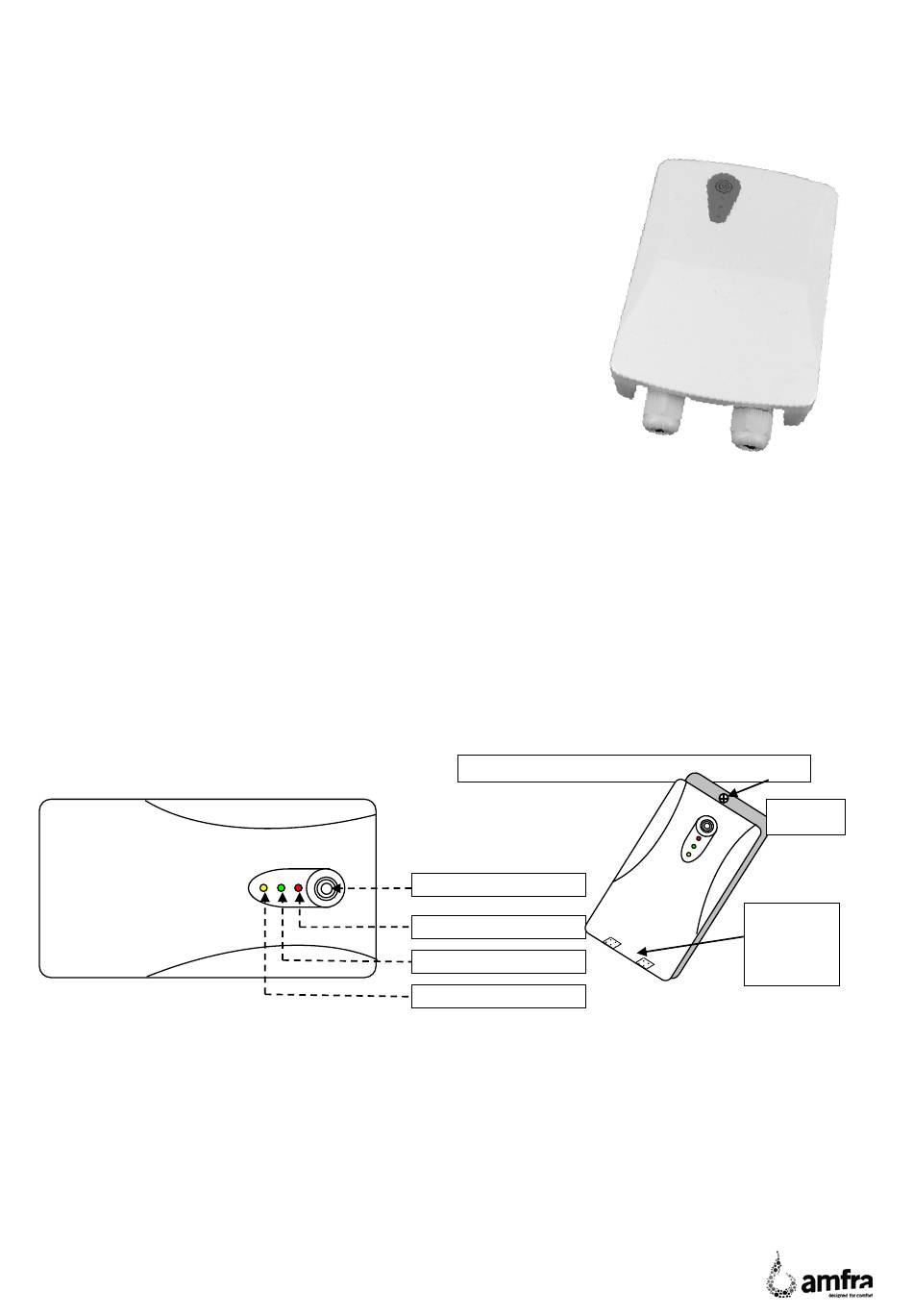

Openen Rev-4 ontvanger 2010RE
Selectie knop
Indicatie led A (rood/groen)
Indicatie led B (groen)
Indicatie led C (geel)
2010-RE
Schroefje
verwijderen
De behuizing
scharnierend
vanaf de
onderzijde
openen
Copyright ® Maelok B.V.
