Toro Groundsmaster 4300-D Installatie-Instructies pagina 3
Ballastset
Verberg thumbnails
Zie ook voor Groundsmaster 4300-D:
- Gebruikershandleiding (80 pagina's) ,
- Gebruikershandleiding (72 pagina's) ,
- Gebruikershandleiding (68 pagina's)
Advertenties

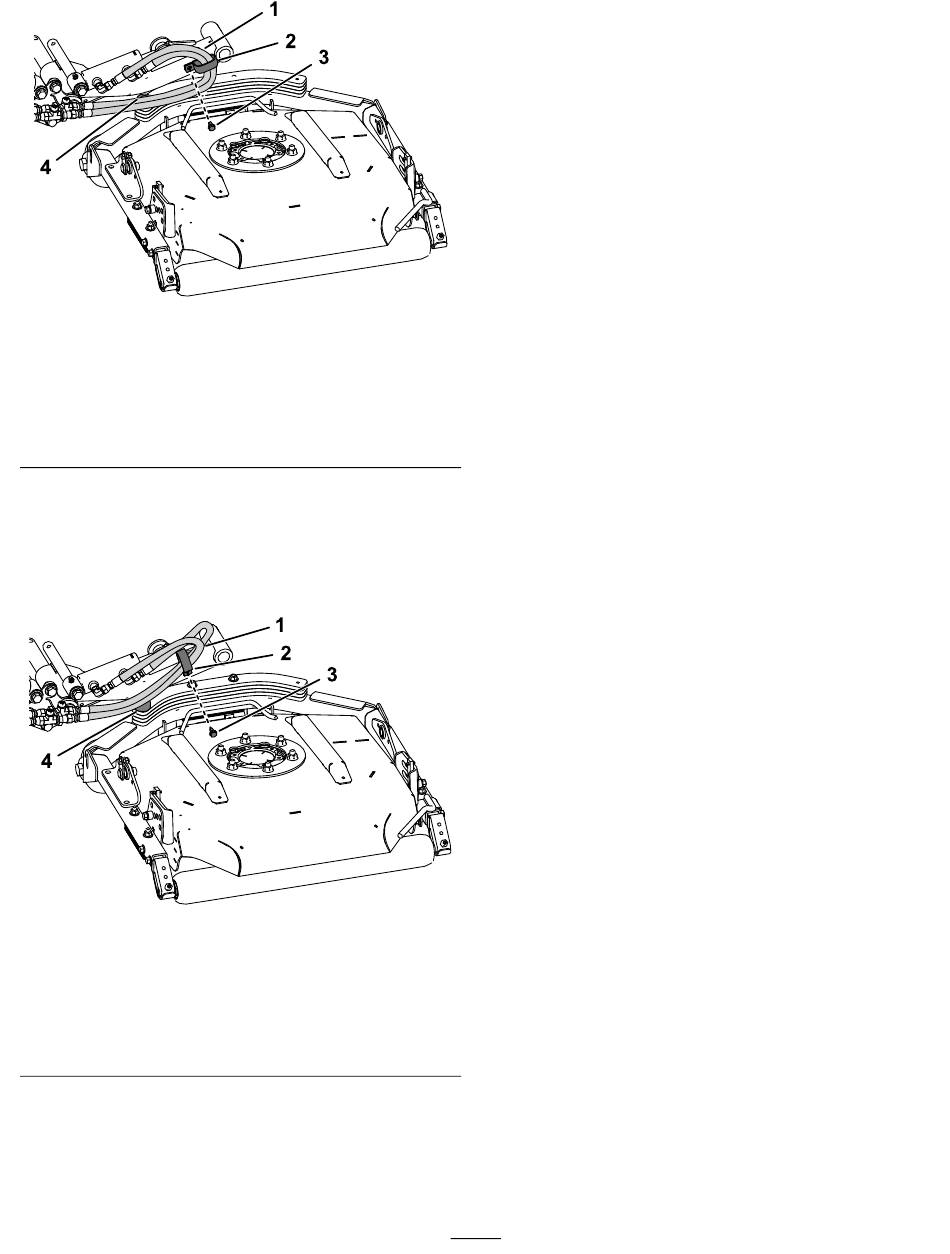

Figuur 4
Middenmaaidek rechts achteraan — Met het oog op de
duidelijkheid is het dekframe niet afgebeeld
1. Standaard loop van de
slangen
2. R-klem
5. Plaats de R-klem loodrecht op de buisarm
van de hefcilinder en monteer de slangen
zo dat ze omhoog gedrukt worden door de
ballastplaten
(Figuur
de zelftappende schroef die u verwijderd hebt
in stap 4.
Figuur 5
Middenmaaidek rechts achteraan — Met het oog op de
duidelijkheid is het dekframe niet afgebeeld
1. Nieuwe loop van de
slangen
2. R-klem
3. Zelftappende schroef
4. Rubberen aanslag
5). Monteer de R-klem met
3. Zelftappende schroef
4. Rubberen aanslag
g215165
g215177
3
