（表示寸法はあく まで参照であり、 インチおよびミリメートル (mm) で表示されます。 ）
空気吸入口 1/4 -18 NPT
G
B
M
PX10X-FXX-XXX
空気吸入口 1/4 -18 NPT
G
B
T
M
U
V
A - 12.34" (313.4 mm)
B - 11.56" (293.6 mm)
C - 4" (101.6 mm)
D - 1.25" (31.7 mm)
PX10A-XXX-XXX
PX10R-XXX-XXX
PX10S-XXX-XXX
PX10X-FXX-XXX
A - 13.37" (339.5 mm)
B - 12.92" (328.1 mm)
C - 7" (177.8 mm)
38 / 44

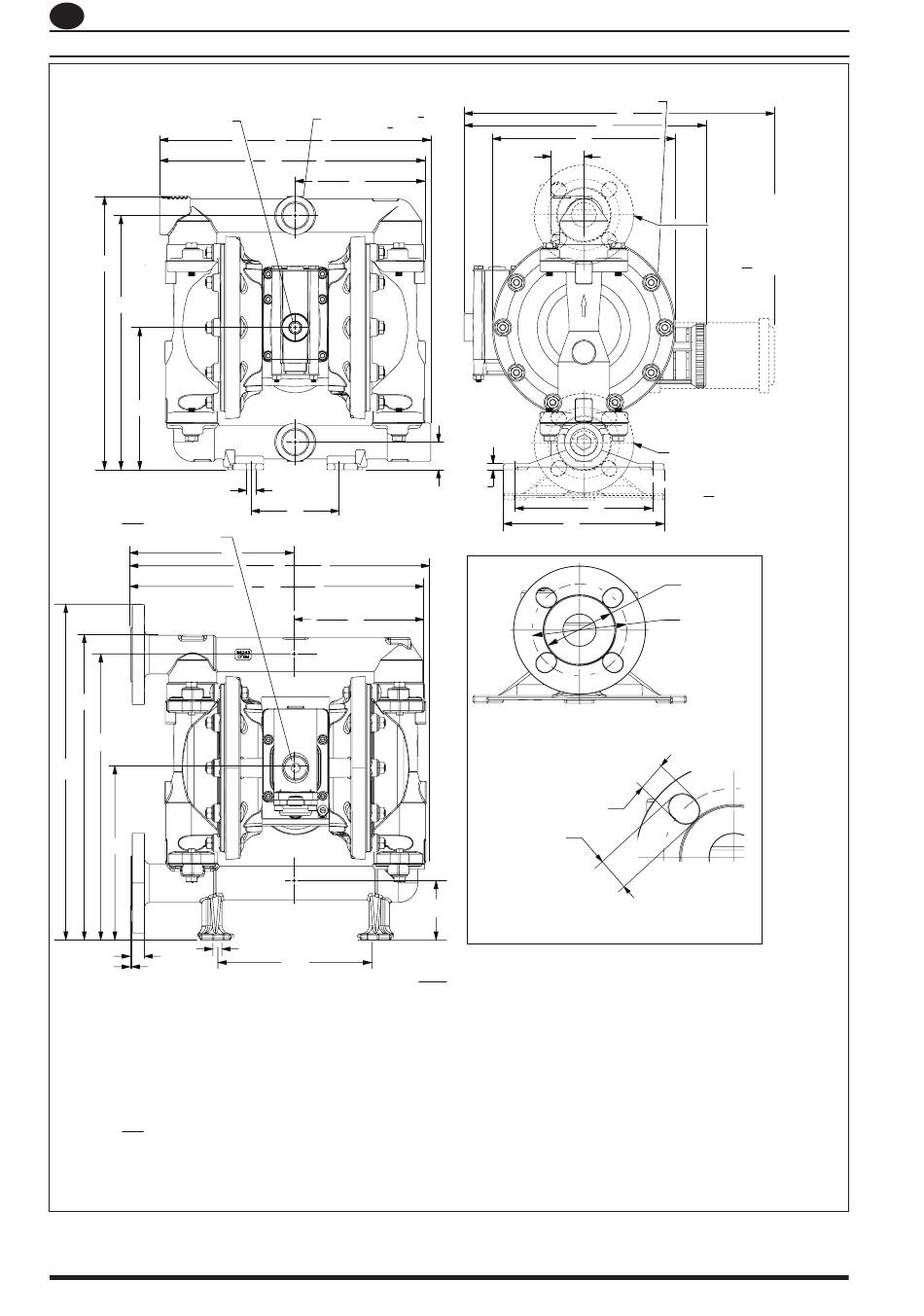

寸法データ
1 - 11-1/2 NPTF - 2 (PX10X-AXX-XXX)
1 - 11 BSP (PX10X-BXX-XXX)
A
Q
P
出口
入口
K
C
S
A
Q
P
出口
Inlet
K
C
E - 下を参照してください
J - 7.31" (185.6 mm)
F - 下を参照してください
K - 0.4" (10.1 mm)
G - 12.43" (315.7 mm)
L - 1.5" (38.1 mm)
H - 6.25" (158.7 mm)
M - 6.46" (164.0 mm)
"E"
"F"
------
8.12" (206.2 mm)
11.09" (281.6 mm)
8.31" (211.0 mm)
------
8.18" (207.7 mm)
D - 2.57" (65.2 mm)
M - 7.79" (197.8 mm)
G - 13.80" (350.5 mm)
N - 9/32" (7.1 mm)
K - 0.4" (10.1 mm)
P - 5.83" (148.0 mm)
排気口 3/4 - 14 NPT
F
L
D
N
H
J
0.618" (15.69)
0.732" (18.59)
D
A を参照
寸法
N - 下を参照してください
P - 5.84" (148.3 mm)
Q - 12" (304.8 mm)
R - 下を参照してください
"R"
14.03" (356.3 mm)
------
13.84" (351.5 mm)
Q - 13.30" (337.8 mm)
R - 13.83" (351.2 mm)
S - 7.47" (187.9 mm)
R
E
マテリアル排気口
1" ANSI/DIN
フランジ (あげた顔)
(PX10X-FSX-XXX)
材料吸入口
1" ANSI/DIN
フランジ (あげた顔,
詳細 ʻA を参照')
(PX10X-FSX-XXX)
Ø 2.400"
(60.96 mm)
Ø 3.232"
(82.09 mm)
"N"
PX10X-XAX-XXX
0.25" (6.3 mm)
PX10X-XCX-XXX
0.28" (7.1 mm)
PX10X-XHX-XXX
0.28" (7.1 mm)
PX10X-XSX-XXX
0.28" (7.1 mm)
T - 15.19" (385.8 mm)
U - 0.63" (16.0 mm)
V - 0.60" (15.2 mm)
PD10X-X / PE10X-X / PZ10X-X シリーズ
