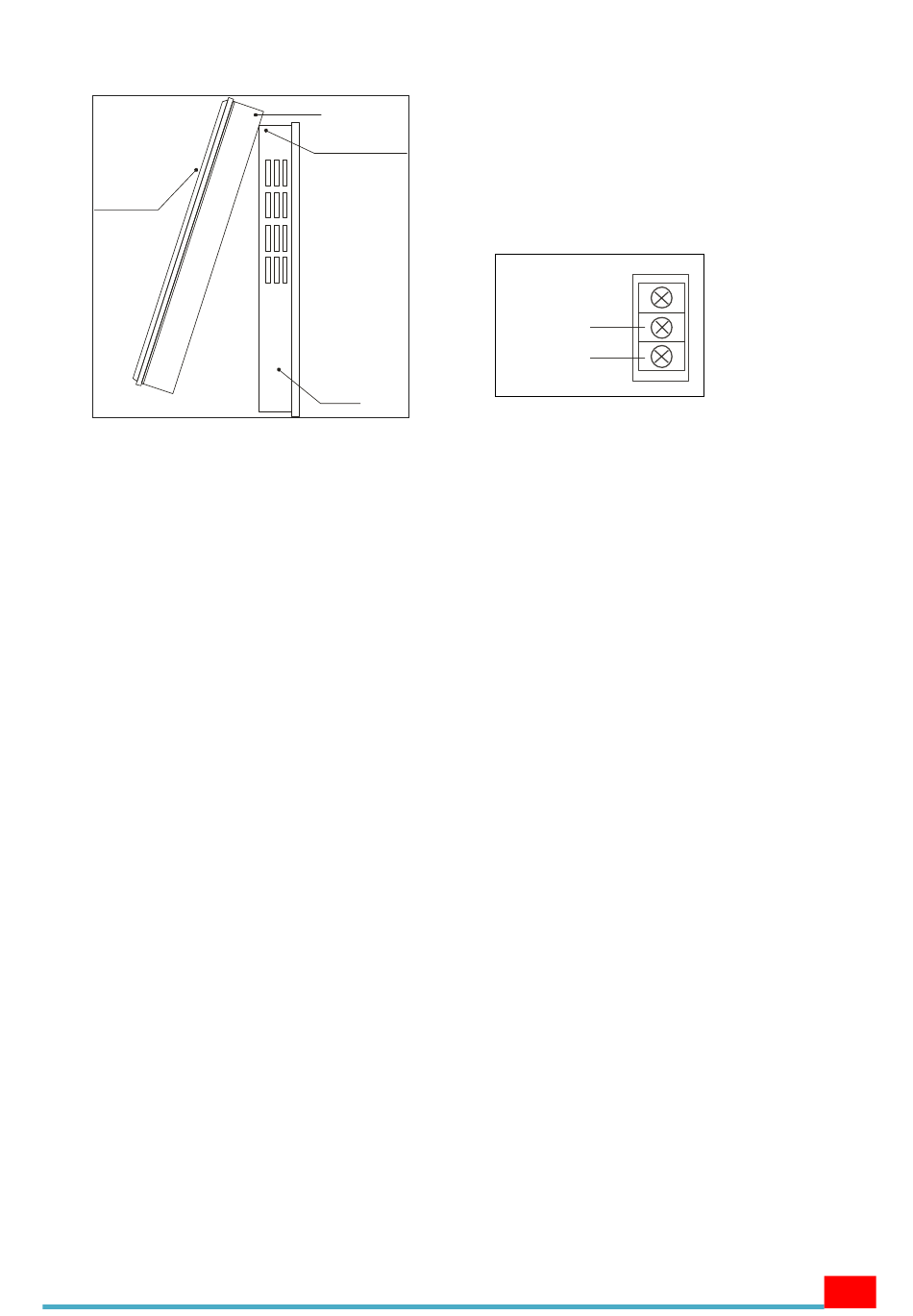

Stap 1 : verwijder het bedieningspaneel van het apparaat door de schroef aan de onderzijde los te draaien.
Monteer de voedingskabels volgens bovenstaand schema indien het aangesloten op 12VDC wordt
aangesloten (niet nodig indien u gebruik maakt van USB adapter, de USB aansluiting vindt u aan de
linkerzijde van het bedieningspaneel)
Stap 2 : Monteer de bodem plaat van het apparaat met twee schroeven aan de muur (de afstand van de
schroefgaten is geschikt voor Europese 60mm inbouwdoos)
Stap 3 : Plaats het bedieningspaneel terug op de bodemplaat door de nokjes aan de bovenzijde uit te lijnen
en daarna het bedieningpaneel terug te scharnieren op de bodemplaat.
Stap 4 : draai de schroef aan de onderzijde vast .
Het apparaat is nu klaar voor om in bedrijf te worden genomen.
Let op!
nokjes
1. Bevestig het apparaat vertikaal aan de muur. Leg het
apparaat tijdens bedrijf niet plat of ondersteboven.
scharnierpunt
2. Plaats het apparaat niet voor een lucht opening en zorg
dat de onderzijde vrij is van obstakels.
bodem
plaat
0
+12v
3
