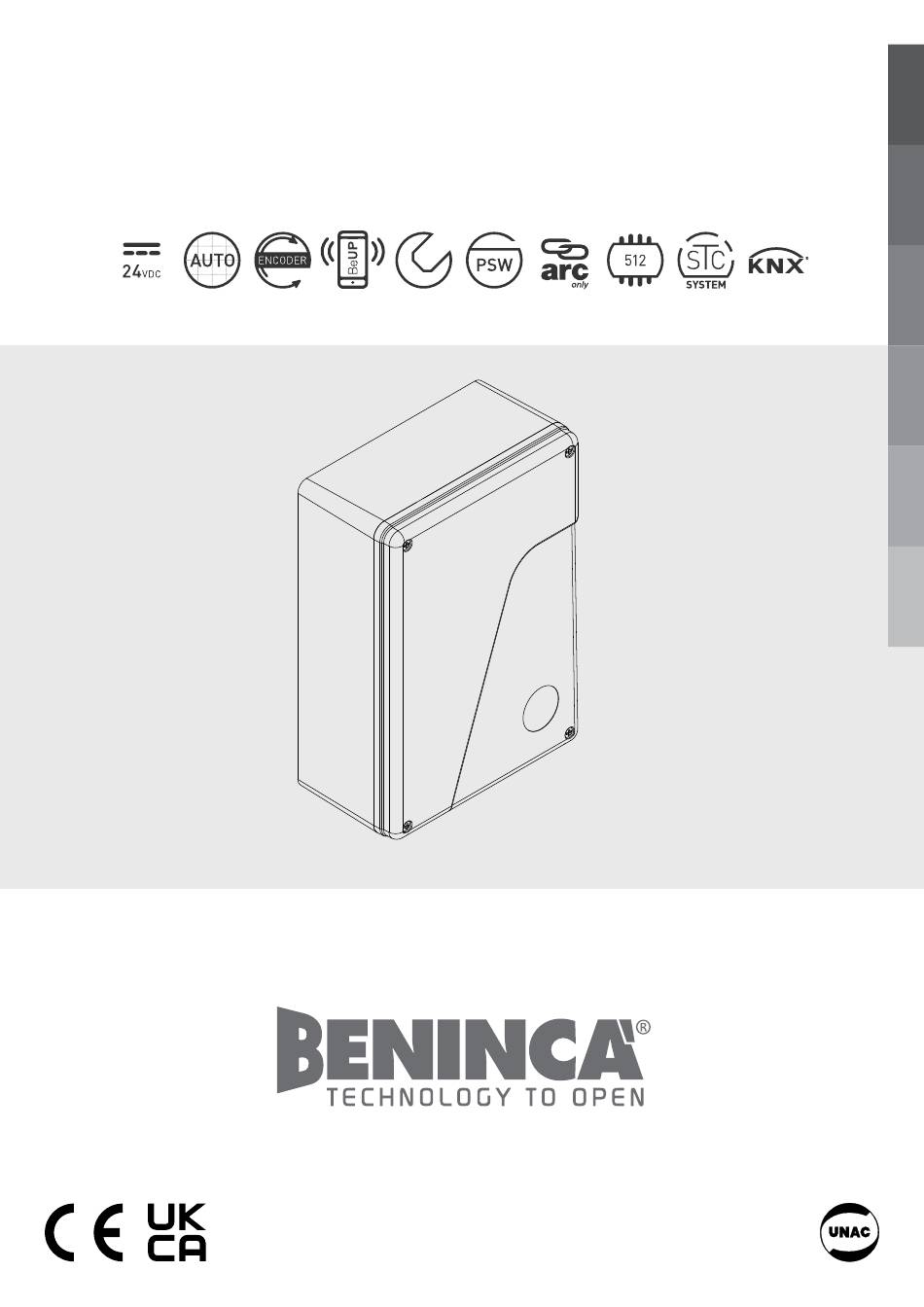

- Pagina 1 09/2023 rev 2 TRUST24 UNIONE NAZIONALE COSTRUTTORI (NATIONALE UNIE VAN BOUWERS) AUTOMATISERING VAN POORTEN, DEUREN, ROLLUIKEN EN DERGELIJKE...
- Pagina 3 115-230V 50/60Hz TRUST24 2x12V Battery (Optional) ESA:on ESA:off STAND-BY ���� ���� ���� ���� EXP.1 ���� ���� ���� LAMP LOCK AUX1 EXP.2 500 mA AL.ENC. AUX2 N.C.
- Pagina 4 ENCODER CONNECTIONS LIMIT SWITCH CONNECTIONS AL.ENC. AL.ENC. MINV:OFF MINV:ON AUX1:0004 tst3:on RF.+ SUN PANEL SC-RF J1 Close DEFAULT 12/24 J1 Open BZ-W1-W2 CLOSE J2 DAS N.C. N.C. 12-24 Close LED 2 OPEN DAS 8K2 CH1 CH2 12/24V J2 DAS Open DAS N.C.
- Pagina 5 AUX 1 800 mA PHOTOTEST - PHOT OP AUX1:0000 AUX1:0000 AUX1:0000 ���� AUX1 800 mA AUX1 PHOTO PHOTO PHOTO ���� AUX1:0003 AUX1:0003 AUX1:0004 24Vdc Max 800 mA LIGHT WARNING! tst1:on tst1:on tst1:on NO LED LAMP! II° CH RADIO AUX1:0001 AUX1:0001 AUX1:0001 24Vac 24Vac...
- Pagina 6 Display OFF Power ON Firmware Ver. (3s) v1. 0 0 8888 Diagnostic tped ibca fso1/c1 fso1/c1 fso2/c2 fso2/c2 slo1/c1 PREL Slo2/c2 tdmo ltca tdmc MBLK tsm1 tsm2 tst1 pm01 tst2 pmc1 tst3 Pmo2 imot PMC2 minv pso1 aopf psc1 pso2 blco psc2 blcc...
- Pagina 7 RADI PUSH PUSH PUSH STOP PUSH n tx PUSH 0025 PUSH Nman 0012 3456 MACI 2 Cycle AUTO PUSH OPEN/CLOSE RE-ENTER CODE 0000 9000 9C5a conf CODE Display OFF Legenda Druk op de toets (-) Druk op de toets (+) / Druk op de toets (PG) / Druk tegelijkertijd op (+) en (-) / SCHEMA PROGRAMMEERMENU...
- Pagina 8 WAARSCHUWINGEN Het is verboden het product te gebruiken voor doeleinden of op manieren die niet in deze handleiding zijn voorzien. Onjuist gebruik kan schade aan het product veroorzaken en personen en zaken in gevaar brengen. Wij kunnen niet aansprakelijk worden gesteld als bij de constructie van de poorten de praktijkcodes niet in acht worden genomen of als vervormingen optreden tijdens het gebruik.
-
Pagina 9: Trust24 Besturingseenheid
TRUST24 BESTURINGSEENHEID ELEKTRISCHE AANSLUITINGEN In de volgende tabel worden de elektrische aansluitingen beschreven, getoond op afb. 1: Klemmen Functie Beschrijving L-N-GND Voeding Ingang netvoeding 115-230Vac 50-60Hz + BATT - Batterijen Ingang voor het aansluiten van bufferbatterijen (accessoire) M0T1 Motor 1 Connector voor 24Vdc MOT1 motoraansluiting. - Pagina 10 CONTROLE VAN DE AANSLUITINGEN 1) Schakel de stroomtoevoer uit. 2) Ontgrendel de poortvleugels handmatig, breng deze tot ongeveer halverwege de slag en vergrendel ze weer. 3) Schakel de stroomtoevoer weer in 4) Geef een impulscommando via een drukknop die is aangesloten op de PP-ingang, radiografische bediening of knop <->. 5) De vleugels moeten in de openingsrichting bewegen.
- Pagina 11 PARAMETERS, LOGICA EN SPECIALE FUNCTIES De onderstaande tabellen beschrijven de afzonderlijke functies die in de regeleenheid beschikbaar zijn. PARAMETERS (PAR) MENU FUNCTIE MEMO MIN-MAX-(Default) Automatische sluitingstijd. Alleen actief met logica 'TCA'=ON. Aan het einde van de ingestelde tijd geeft de regeleenheid opdracht tot een sluitings- 3-240-(40s) manoeuvre.
- Pagina 12 Het stelt een korte omkering in zodra het eindpunt van de sluiting is bereikt. sasc Het kan van nut zijn om de handmatige ontgrendeling van de deur te vergemakkelijken. 0-40 (10) Waarde uitgedrukt in 1/10s (0=0s - 40=4s) Het stelt een korte omkering in zodra het eindpunt van de opening is bereikt. saso Het kan van nut zijn om de handmatige ontgrendeling van de deur te vergemakkelijken.
- Pagina 13 Activeert of deactiveert het voorflitsen.. On: Voorflitsen geactiveerd. Het flitslicht gaat 3s aan voordat de motor start. (OFF) Off: Voorflitsen gedeactiveerd. Activeert of deactiveert de snelsluiting On: snelsluiting geactiveerd. Als de poort open is of geopend wordt, zorgt de tussenkomst van de fotocel ervoor dat de poort automatisch sluit na 3 s dat ze volledig is geopend.
- Pagina 14 Activeert of deactiveert de sluitingsvergrendelingsfunctie. blcc On: Vergrendelingsfunctie ingeschakeld. (OFF) Off: Vergrendelingsfunctie uitgeschakeld. Kiest het type elektrisch slot dat gebruikt wordt. On: Magnetisch elektrisch slot, normaal gevoed volgens Vloc-instelling. Uitgang actief wan- neer poort gesloten is. mloc (OFF) Off: Elektromechanisch slot, normaliter niet van stroom voorzien. Vóór elke openingsmanoeuvre wordt er stroom geleverd volgens de Vloc-instelling gedu- rende de tijd die door de TLOC-parameter is ingesteld.
- Pagina 15 NOODBATTERIJ De besturingseenheid TRUST24 bevat de voedingskaart die is voorzien voor de serieschakeling van twee 12V 2.1Ah DA.BT2 batterijen (optioneel), waardoor de automatisering zelfs bij een tijdelijke stroomstoring blijft werken. Tijdens normaal netgebruik laadt de printplaat TRUST24 de batterijen op.
- Pagina 16 DIAGNOSTIEK Elke ingang is geassocieerd met een displaysegment dat volgens het volgende schema SWO1 SWO2 SWC1 SWC2 oplicht wanneer hij wordt geactiveerd. P.P. OPEN CLOSE De NC-ingangen worden weergegeven door de verticale segmenten. De NO-ingangen worden weergegeven door de horizontale segmenten. De besturingseenheid geeft het bericht AMP1 of AMP2 weer als de amperometrische sensor tegen beknelling is geactiveerd.
- Pagina 17 Via Capitello, 45 Indirizzo: 36066 - Sandrigo (VI) - Italia Codice postale e Città: +39 0444 751030 Telefono: sales@ beninca.it E-mail: Dichiara che il documento è rilasciato sotto la propria responsabilità e appartiene al seguente prodotto: Modello/Tipo: TRUST24 Tipo di prodotto: Centrale di comando 115÷230Vac...
