Sokken inlassen
Afdichten/inschroeven
schroefdraaduitvoeringen
Afdichten/inbouwen
flensuitvoeringen
Afdichten/inbouwen
aseptische aansluitingen
Wandmontage
VEGABAR 52 • 4 ... 20 mA

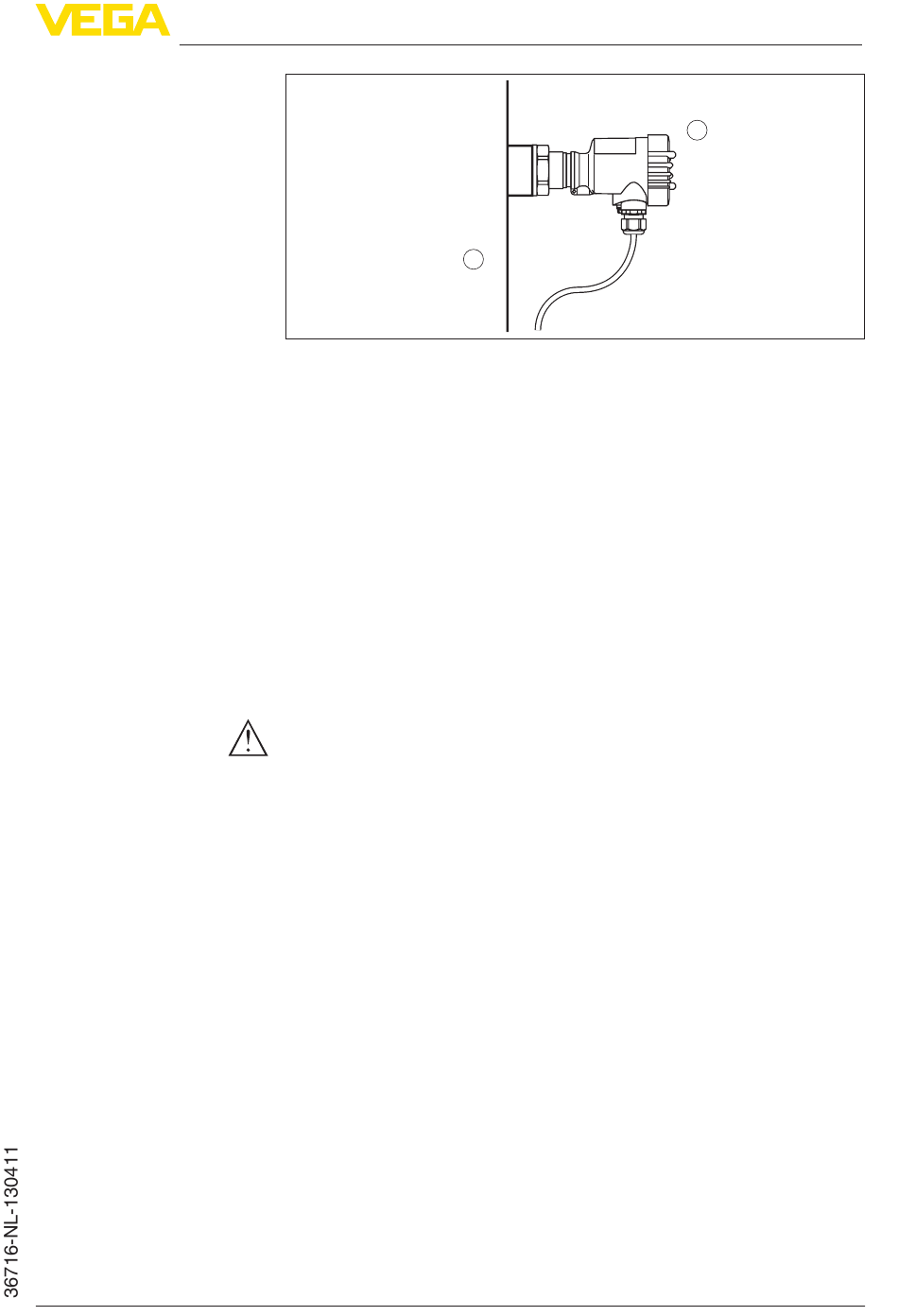

Fig. 5: Temperatuurbereiken
1
Procestemperatuur
2
Omgevingstemperatuur
4.2
Montagestappen
Voor de montage van de VEGABAR 52 is een inlassok nodig. U vindt
de componenten in de aanvullende handleiding "Inlassokken en
afdichtingen".
Gebruik altijd de bij het instrument behorende afdichting resp. bij
NPT-aansluitingen bestendig afdichtingsmateriaal.
→
Draai de VEGABAR 52 met een passende schroefsleutel op de
zeskant van de procesaansluiting in de inlassok. Sleutelwijdte zie
hoofdstuk "Afmetingen".
Waarschuwing:
De behuizing mag niet worden gebruikt voor inschroeven van het
instrument! Het vastdraaien kan op die manier schade aan het draai-
mechaniek van de behuizing veroorzaken.
Dicht de flensaansluiting af conform DIN/ANSI met een passende,
mediumbestendige afdichting en monteer de VEGABAR 52 met
passende schroeven.
Gebruik de bij de procesaansluiting passende afdichting. U vindt
de componenten in de aanvullende handleiding "Inlassokken en
afdichtingen".
4.3
Montagestappen externe behuizing
1. Gaten conform het boorplan aftekenen
2. Wandmontageplaat afhankelijk van de ondergrond met 4 bouten
vastzetten.
1
4 Monteren
2
13
