Hybride Omvormer Gebruikershandleiding
•
Stap 5
Functie
Functie
•
Stap 6
•
Stap 7
•

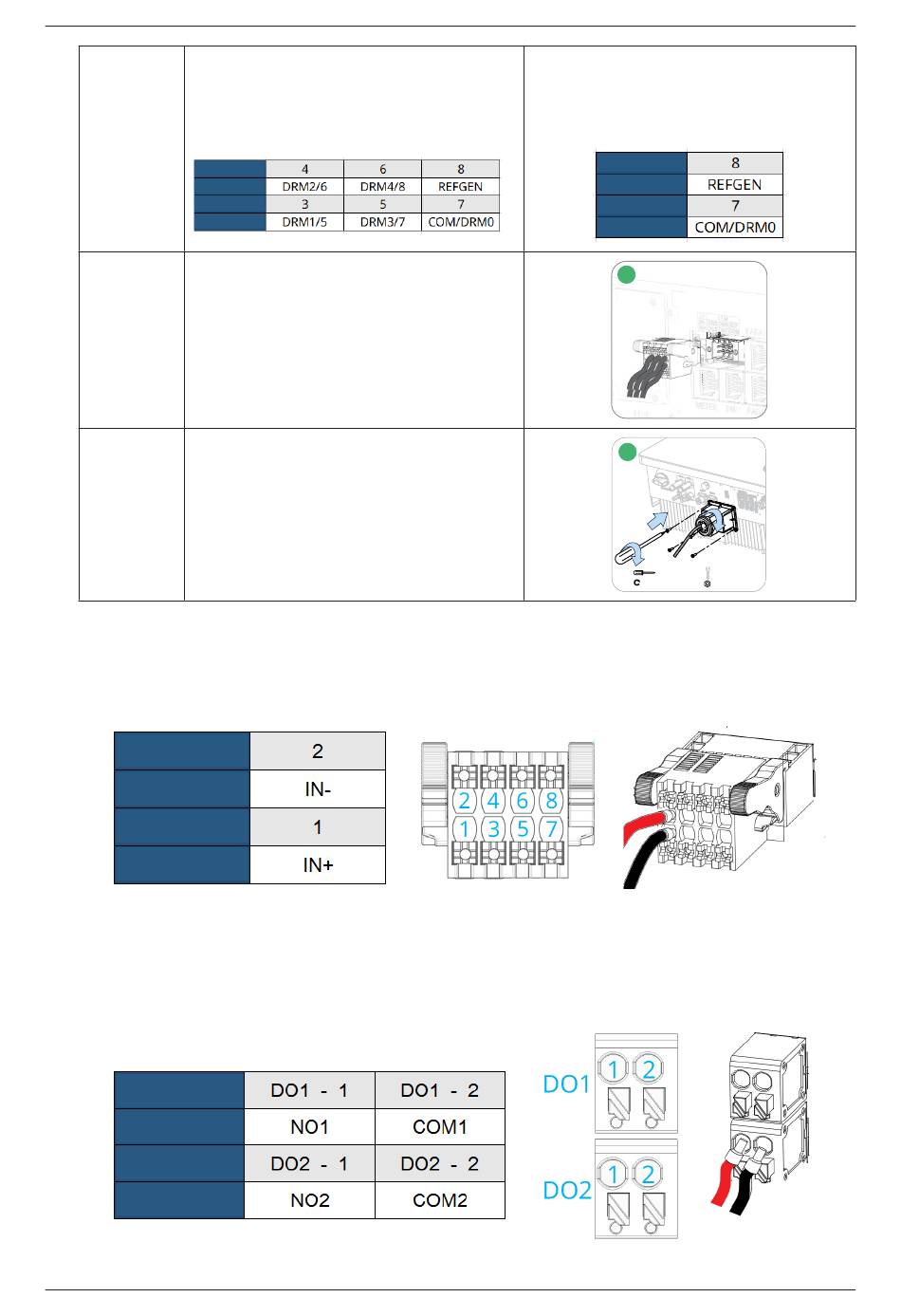

3.3.5.4 DI-aansluiting
Er is een geïntegreerde DI (IN+, IN-) als potentiaalvrij-contactingang voor de omloopschakelaar van de
regelaar. De aansluitmethode is dezelfde als die beschreven in Hoofdstuk 3.3.5.3. De bekabeling van de gaten
No.1 en No.2, indien in gebruik en de functie van elke aansluitpositie wordt hieronder weergegeven.
NR.
Functie
NR.
Functie
3.3.5.5 DO-aansluiting
De omvormer heeft een multifunctioneel potentiaalvrij contact (DO1 en DO2) geïntegreerd. De DO1 kan de
externe omloopschakelaar aansturen, indien geïnstalleerd. De DO2 kan worden ingesteld op een van de
volgende functies: aardstoringsalarm, belastingsbeheer en generatorbeheer. De aansluitmethode is dezelfde
als bij DRM (hoofdstuk 3.3.5.3). De van de aansluitpositie wordt in de onderstaande afbeelding weergegeven.
NR.
Functie
NR.
Functie
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
Voor DRED, bekabeling van de gaten
Nr. 3 tot Nr. 8. De functie van elke
aansluitpositie wordt hieronder
weergegeven.
NR.
NR.
Trek de kabels naar buiten om te
controleren of ze goed vastzitten.
Steek het klemmenblok in de connector
totdat het met een hoorbare klik
vastklikt.
Draai de kabelwartel vast.
•
Voor externe uitschakeling bekabeling
van de gaten Nr. 7 en Nr. 8. De
functie van elke aansluitpositie wordt
hieronder weergegeven.
NR.
Functie
NR.
Functie
6
7
1
2
M3
0.6-0.8 N·m
3
40 mm
6-7 N·m
24
