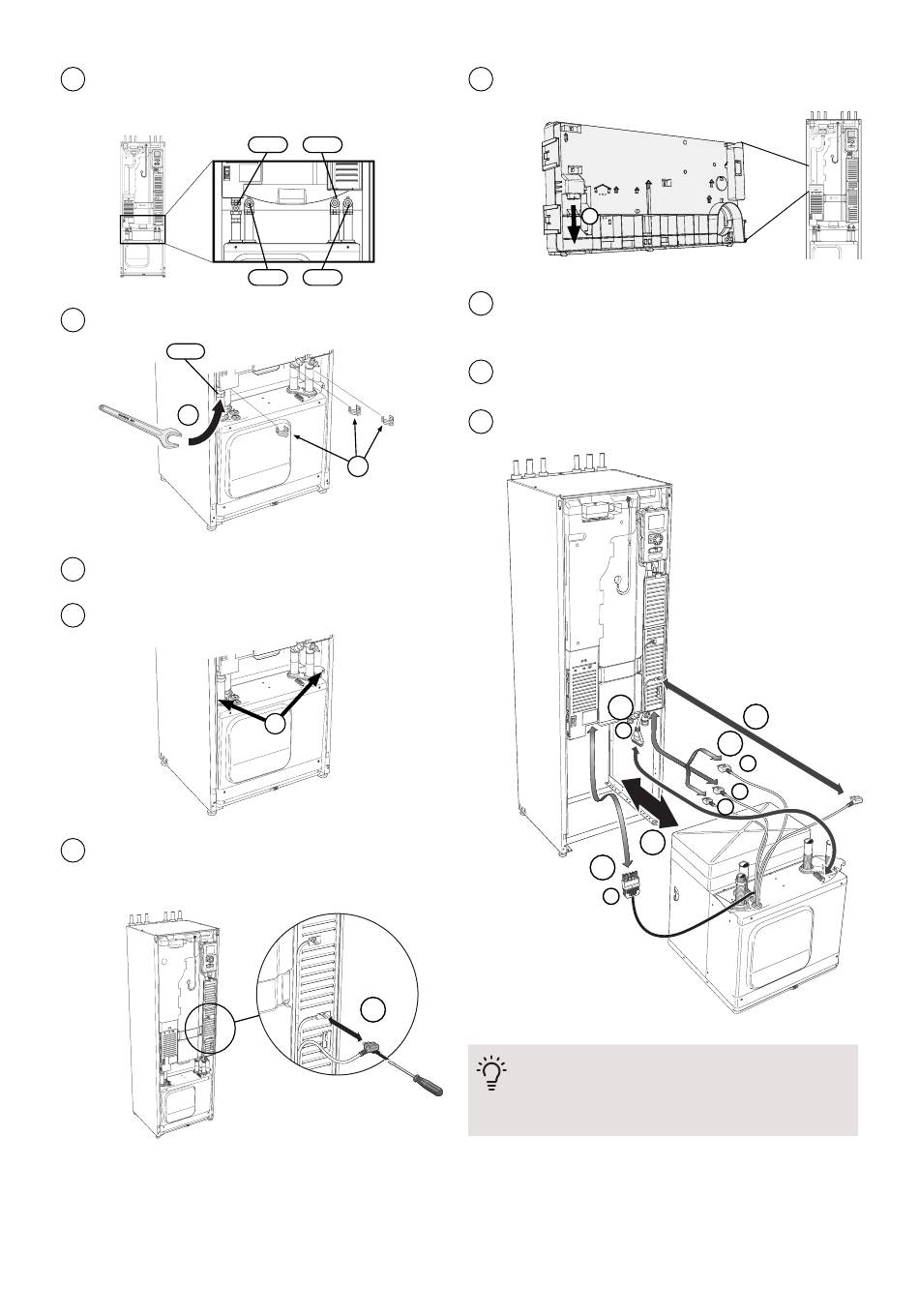

Sluit de afsluiters (QM31), (QM32), (QM33) en (QM34).
1
Tap de compressormodule af volgens de instructies op
pagina 54
F1255
Trek de vergrendelingen eraf.
2
QM31
3
Ontkoppel de leidingaansluiting bij de afsluiter (QM31).
3
Verwijder de twee schroeven.
4
Verwijder de aansluiting van de basiskaart (AA2) met
5
behulp van een schroevendraaier.
56
Hoofdstuk 9 | Service
F1255
QM31
QM33
QM34
QM32
2
4
5
Ontkoppel de schakelaars (A), (B) en (E) van de onder-
6
kant van de basiskaartbehuizing.
E
Ontkoppel de connector (C) van de printplaat van de
7
elektrische bijverwarming (AA1) met behulp van een
schroevendraaier.
Ontkoppel de connector (D) van de gezamenlijke print-
8
plaat (AA100).
Trek de compressor module voorzichtig uit de warmte-
9
pomp.
8
D
9
7
C
TIP
De compressor module wordt in omgekeerde
volgorde geïnstalleerd.
F1255
5
6
A
B
E
