Laadstatusindicatie
Open
Gesloten
Relaisbewaking
Open
Gesloten
7.5.1
Aansluitschema

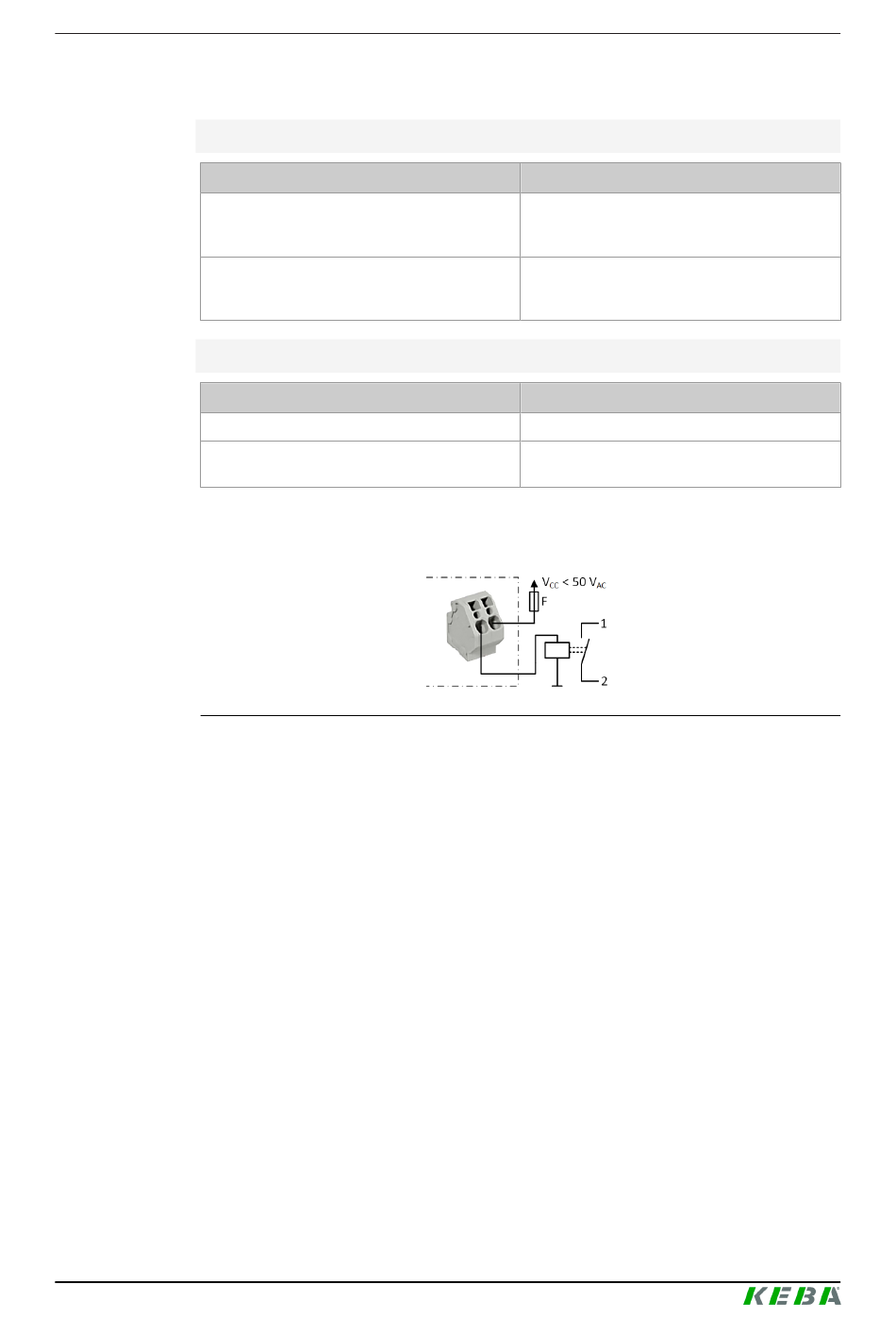

Afb. 7-21: Aansluitschema X2
●
●
7.5.2
Aansluitvoorbeeld
Het schakelcontact uitgang kan worden gebruikt, om met een hogere uit-
schakeloplossing het laadstation stroomloos te maken.
Installatiehandboek V3.30
© KEBA
Schakelcontact
Schakelcontact
Veiligheidslaagspanning Vcc < 50V
F ≤ 0.5A stroombegrenzend systeem
8.1
DIP-switchinstellingen.
Toestand van het laadstation
Laadstation niet beschikbaar.
Voertuig aangesloten, laadstation uitgescha-
keld of heeft een storing.
Laadstation beschikbaar.
Laadstation gereed en geen voertuig aange-
sloten.
Toestand van het laadstation
Geen storing.
Een schakelcontact van het relais is vastge-
plakt.
AC
