Stap 2. Muurdoorvoeren en roosters
Voor de muurdoorvoeren van de ClimaRad 2.0 zijn er 3 opties:
Waalformaat (inmetselen behuizing)
Waalformaat (baksteen verwijderen)
Opbouwrooster (gaten boren in buitenmuur)
De opties worden hierna beschreven.
Let op! Voor opbouw is ook een EPP (piepschuim)-variant muurdoorvoer beschikbaar t.b.v.
muurdikte 40-140 mm. Zie onderstaand.

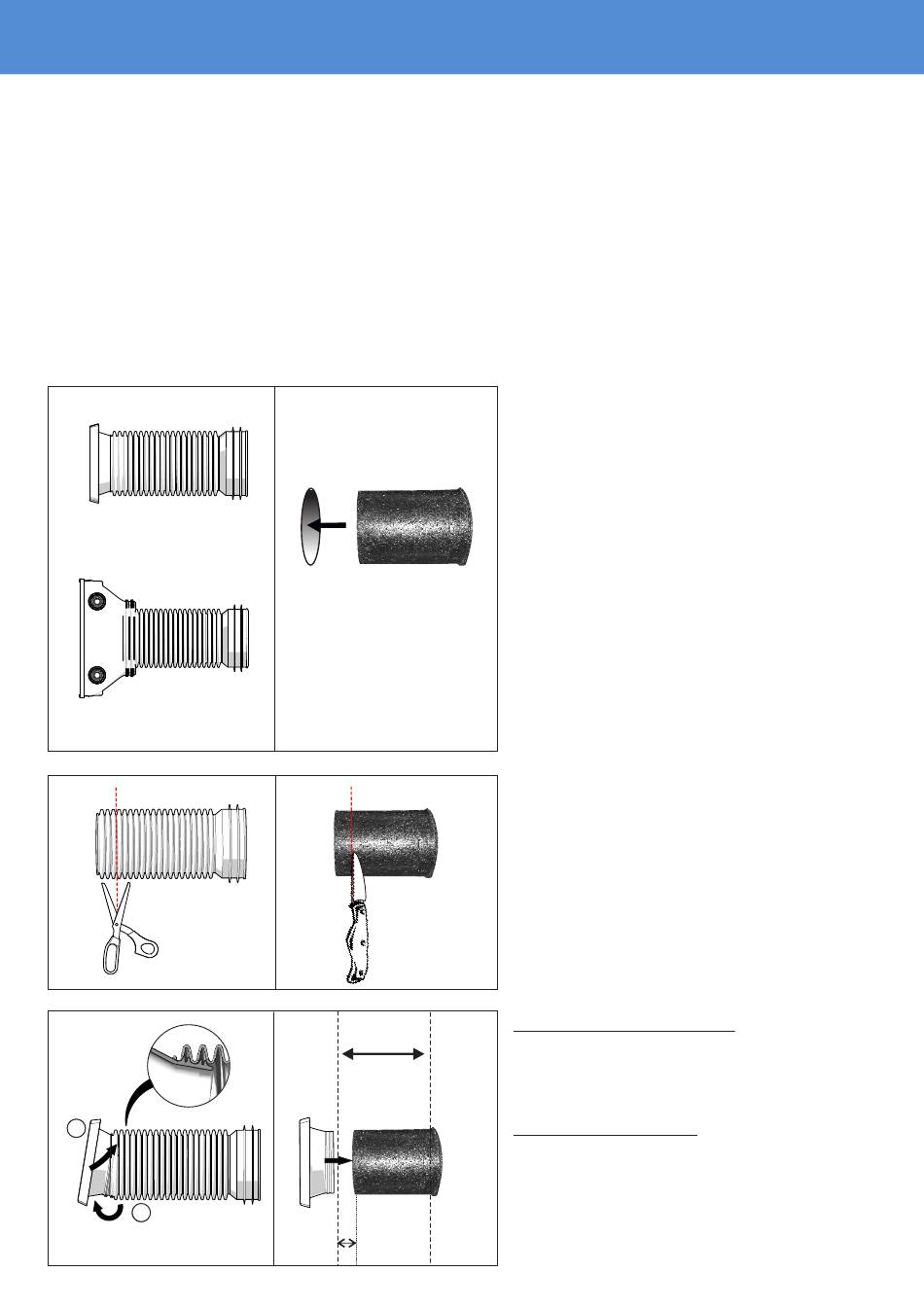

Extra informatie: muurdoorvoer inkorten.
Flexibele muurdoorvoer
voor opbouwformaat
muurdiktes 120-600 mm
voor waalformaat
muurdiktes 220-650 mm
1
1
2
2
EPP muurdoorvoer
voor opbouwformaat
muurdiktes 40-140 mm
muur
binnen
buiten
15 mm
Als de muurdoorvoer te lang is, dan deze
inkorten tot de juiste lengte.
De EPP muurdoorvoer moet 15 mm. korter
zijn dan de totale muurdikte.
Knip (flexbele muurdoorvoeren), snij of zaag
(EPP muurdoorvoeren) het gedeelte dat bij
de eerste stap is berekend, af.
Flexibele muurdoorvoeren:
Plaats de behuizing in de balg (1) en trek de
balg over de behuizing (2).
EPP muurdoorvoeren:
Plaats de muurdoorvoer vanaf de
binnenzijde in de muur en plaats de
behuizing vanaf de buitenkant in de
muurdoorvoer. Voor plaatsen rooster: zie
blz. 8.
5
