Installation
OBS!
Montera de bipackade täckbrickorna innan
rörinstallationen. Täckbrickorna, som har
självhäftande baksida, ska monteras på respek-
tive anslutning genom att trycka dem över an-
slutningarna.
Samtliga anslutningar (även anslutningar och
hål efter lyftögla som inte används) ska isoleras
för att minimera tomgångsförlusterna.
Rörinstallation
OBS!
Varmvattenberedaren måste fyllas med vatten
innan laddning via laddslingan påbörjas.
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedaren ska förses med erforderlig ventil-
utrustning såsom säkerhetsventil, avstängningsventil,
backventil och vakuumventil.
Beredaren ska förses med blandningsventil, som begrän-
sar temperaturen på utgående varmvatten till 60 °C. Om
denna ventil utelämnas måste risken för skållningsolyckor
förebyggas på annat sätt.
Om plaströr eller glödgat kopparrör används ska invän-
dig stödhylsa monteras. Från säkerhetsventilen ska ett
spillrör dras till lämpligt avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Förlägg spillvat-
tenrör från säkerhetsventilen sluttande i hela sin längd
och se till att det är frostfritt anordnat. Mynningen på
spillröret ska vara synlig och inte vara placerad i närheten
av elektriska komponenter.
Påfyllning
Påfyllning av varmvattenberedaren sker genom att:
1. Öppna en varmvattenkran i systemet.
2. Öppna avstängningsventilen på inkommande kall-
vatten. Denna ventil skall sedan under drift vara helt
öppen.
3. När det endast kommer vatten ur varmvattenkranen
(till en början kommer luftblandat vatten ut ur kra-
nen) kan kranen stängas och varmvattenberedaren
är fylld.
Laddslinga
Vid bestämning av vattenhastigheten bör man vid kon-
tinuerligt laddningsflöde inte överstiga 1,5 m/s. Detta
motsvarar ett vattenflöde av ca 1650 l/h för Ø22 mm
laddslinga (PUB2/PUB2 DS 160-500).
Framledningstemperaturen till laddslingan får inte
överstiga 120 °C och arbetstemperaturen i varmvatten-
beredaren får ej överstiga 90 °C.
Risk för luftfickor i laddslingan elimineras eftersom in-
loppsanslutningen utgör den högsta punkten.
10

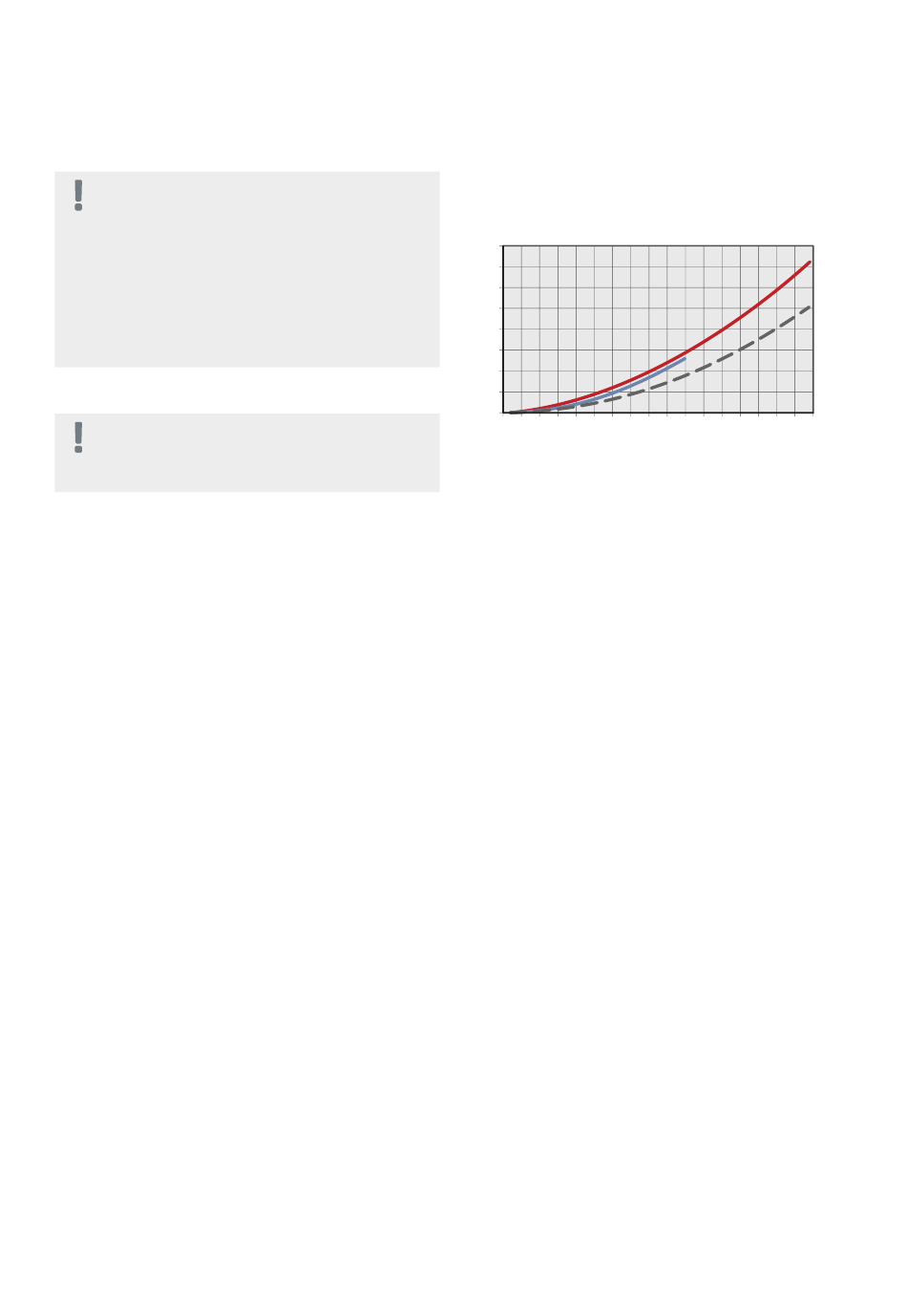

Tryckfallsdiagram
Primärsida (slinga)
Tryckfall över slinga
TRYCKFALL ÖVER SLINGA
(Kpa)
(Kpa)
40
35
30
25
20
15
10
5
0
0
200
400
600
800
1
PUB 300/PUB 500
2
PUB2 DS 160/300/500
3
PUB 160/PUB 210
1
3
2
1000
1200 1400 1600
Flöde
Flöde
(l/h)
(l/h)
PUB2/PUB2 DS 160-500 | SE
