9.2 Dienbladplaatsing

Op het aandrijfwiel van het vaatwasserband is een verstelbare schijf met 8 (60 divisie)
resp. met 4 (108 divisie) uitsparingen voor de bepaling van de impulsen aangebracht.
De signaalgeving gebeurt met een sensor (S3).
Met de uitsparingen signaleert sensor (S3) signaalvrijgave of signaalstop.
Deze functie van vrijgave of stop wordt door motor dienbladstop (M2) uitgevoerd.
Sensor (S2) aan het einde van de dienblad-stoptraject herkent het naderende dienblad
en laat het bij signaalvrijgave (S3) passeren.
Als geen signaalvrijgave voorhanden is, wordt het dienblad door de motor dienbladstop
(M2) gestopt, tot de volgende vrijgave wordt gesignaleerd.

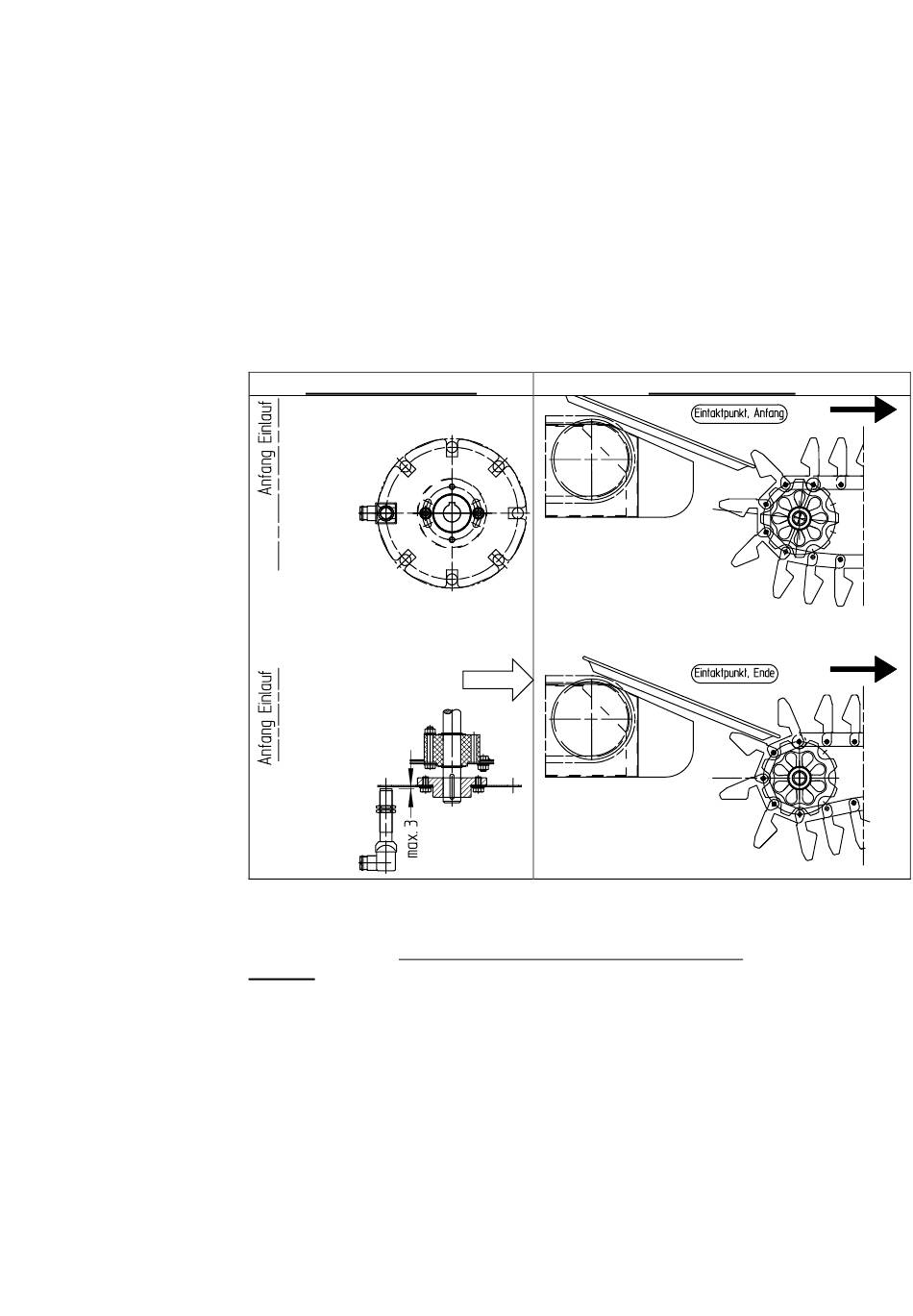

Signaalschakeling
Ideale instelling
Zie voor het instellen van het plaatsingspunt de volgende instructies:
Opgelet!
Na elk te plaatsen dienblad moet de plaatsingssensor (S2) vrij worden, voor-
dat het volgende dienblad komt!!
13 / 18
9018455
