OBJ_BUCH-1046-001.book Page 152 Tuesday, September 22, 2009 6:29 PM
152 | Magyar
A függőleges vonalak szintezési
pontosságának ellenőrzése

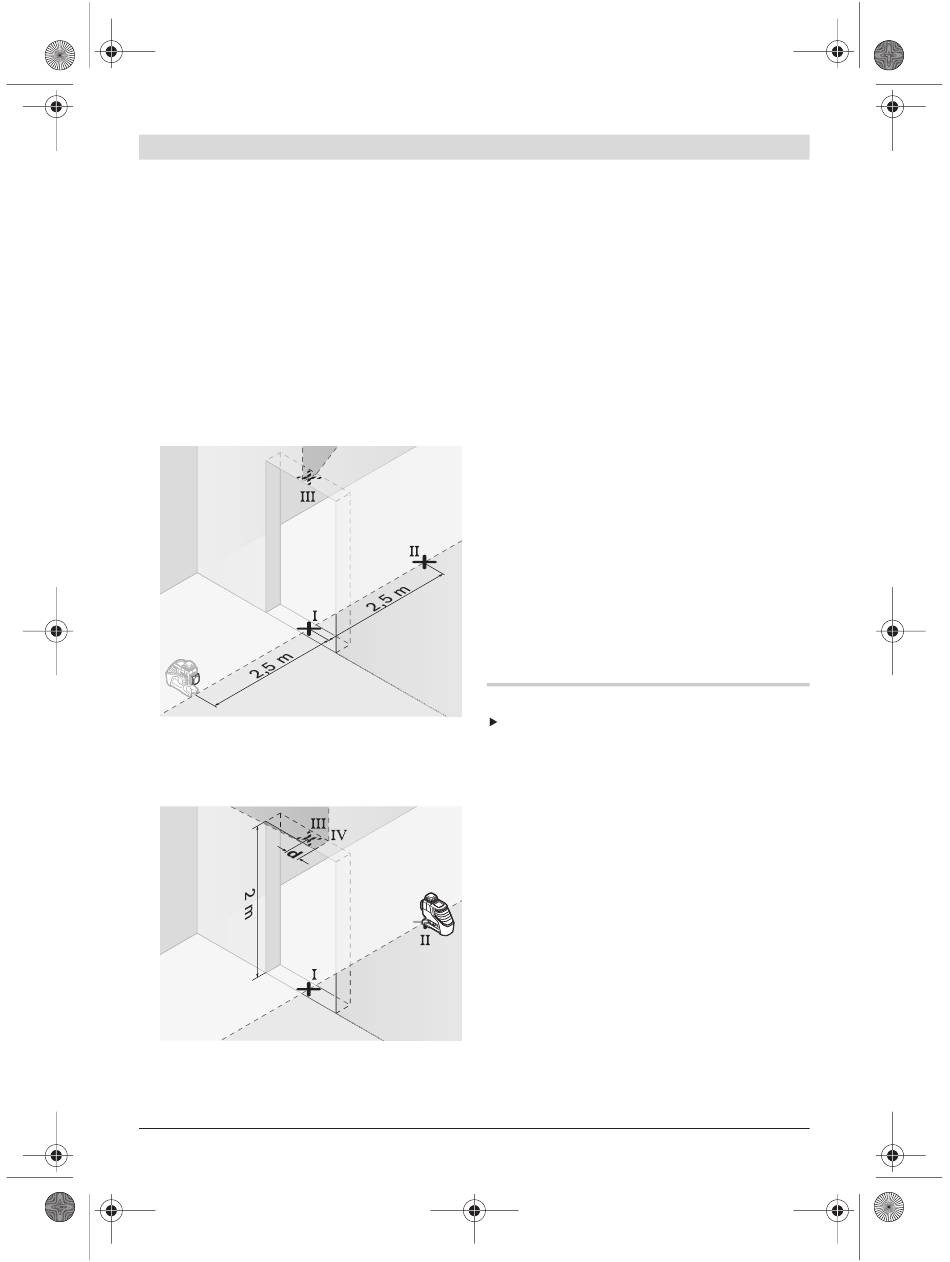

Az ellenőrzéshez egy ajtónyílásra van szükség,
amelynél az ajtó mindkét oldalán legalább 2,5 m
szilárd alapú szabad hely áll rendelkezésre.
– Állítsa fel a mérőműszert az ajtónyílástól
2,5 m távolságban egy szilárs, sík alapra (ne
egy háromlábú műszerállványra). Kapcsolja
be a mérőműszert szintezési automatikával
végzett üzemre. Jelöljön ki egy üzemmódot,
amelyben egy a mérőműszer előtt
elhelyezkedő függőleges lézersík kerül
létrehozásra.
– Jelölje be a függőleges lézervonal közepét az
ajtónyílás alatti padlón (I pont), 5 m távol-
ságban az ajtónyílás másik oldalán (II pont),
valamint az ajtónyílás felső szélén (III pont).
– Forgassa el a mérőműszert 180°-kal és állítsa
fel az ajtónyílás másik oldalán, közvetlenül a
II pont mögött. Várja meg, amíg a mérőmű-
1 609 929 S05 | (22.9.09)
szer végrehajtja az automatikus szintezést és
állítsa úgy be a függőleges lézervonalat, hogy
annak közepe pontosan keresztülmenjen
mind az I, mind a II ponton.
– Jelölje meg a lézervonal középpontját az
ajtónyílás felső szélén, ez lesz a IV pont.
– A d a különbség a két megjelölt pont (III és
IV) között megadja a mérőműszer tényleges
eltérését a függőlegestől.
– Mérje meg az ajtónyílás magasságát.
Ismételje meg a második függőleges lézersíkhoz
ezt az eljárást. Jelöljön ki ehhez egy üzemmó-
dot, amelyben egy a mérőműszerhez viszonyítva
oldalt elhelyezkedő lézersík kerül létrehozásra,
és a mérési eljárás megkezdése előtt forgassa el
90°-kal a mérőműszert.
A maximális megengedett eltérést a következő-
képpen lehet kiszámítani:
az ajtónyílás kétszeres magassága x 0,2 mm/m
Példa: Egy 2 m magasságú ajtónyílás esetén a
maximális eltérésnek nem szabad a
2 x 2 m x ±0,2 mm/m = ±0,8 mm értéket
meghaladnia. A III és IV pont távolsága ezek
szerint mindkét mérésnél legfeljebb 0,8 mm
lehet.
Munkavégzési tanácsok
A jelöléshez mindig csak a lézervonal köze-
pét használja. A lézervonal szélessége a
távolságtól függően változik.
Munkavégzés a lézer-céltábla alkalmazásával
A 15 lézer-céltábla hátrányos feltételek és
nagyobb távolságok esetén megjavítja a
lézersugár felismerhetőségét.
A 15 lézer-céltábla fényvisszaverő oldala a lézer-
sugár felismerhetőségét megjavítja, az áttetsző
oldal révén a lézersugár a lézer-céltábla hátol-
dala felől is felismerhető.
Bosch Power Tools
