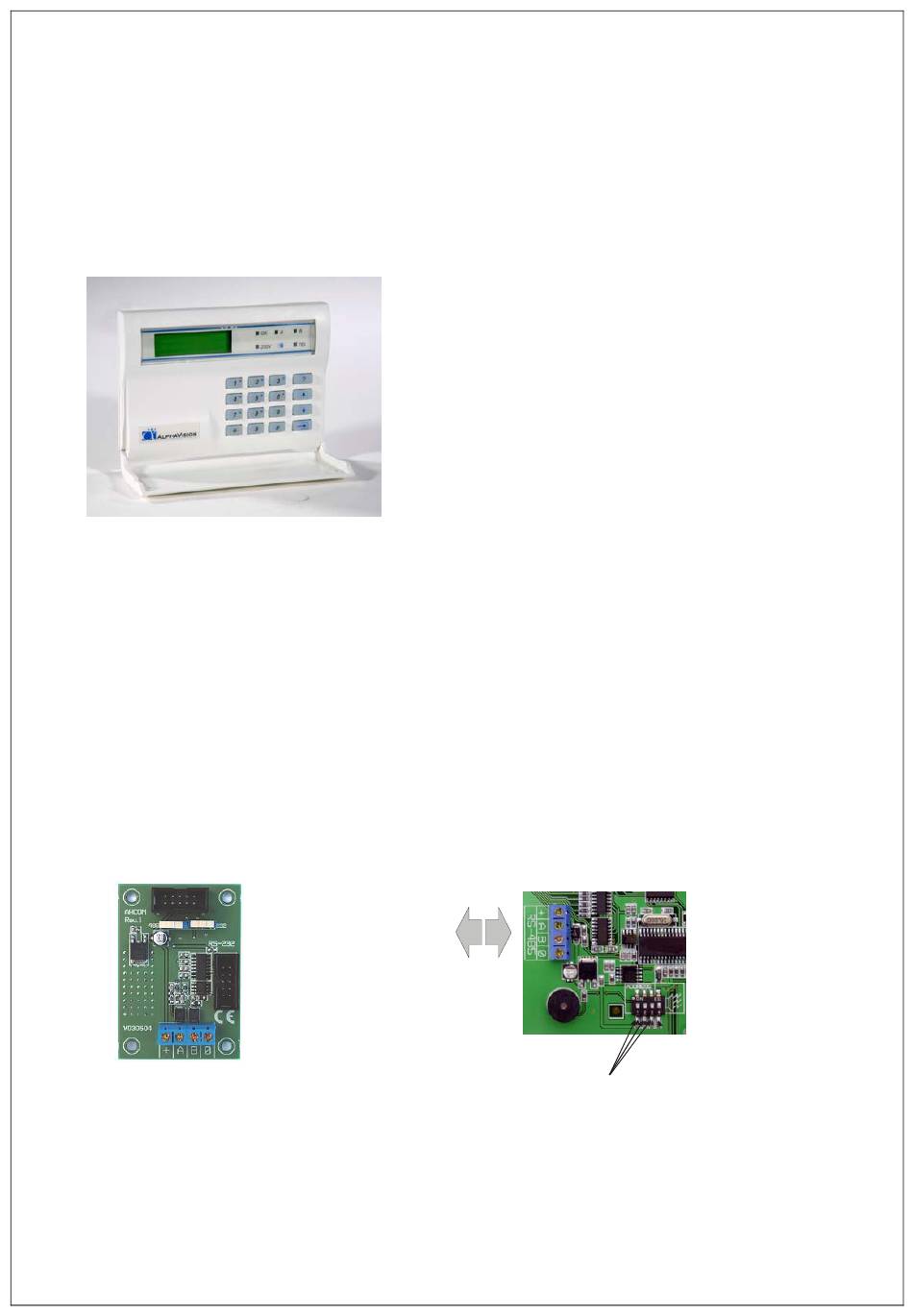

ALPHAHOME EXTENDED
De AlphaHome centrale is ook leverbaar in een Extended uitvoering. De AlphaHome Extended versie
is voorzien van een extern bedraad LCD of LCD/PROX bedieningspaneel (maximaal 1 stuks). In de
centrale wordt een extra communicatieprint geplaatst om aansluiting van een extern bedieningspaneel
mogelijk te maken. Beide types bedieningspanelen zijn uitgerust met een LCD display, status LED's
en een silicone toetsenbord. Het LCD/PROX bedieningspaneel beschikt extra over een geïntegreerde
proximity lezer, waardoor in- en uitschakeling mogelijk is met een gecodeerde sleutel of ook wel
proximity pas genoemd.
Op het LCD display kunnen meldingen van de centrale afgelezen worden. Naast het LCD display zijn
5 status LED's aanwezig, elk met hun eigen betekenis. Het LCD display en de silicone toetsen hebben
een achtergrond verlichting. De achtergrond verlichting zal, afhankelijk van de instelling, continu
branden of uit gaan na 10 seconden, indien er geen toets wordt aangeraakt.
Naast optische signalering is het bedieningspaneel voorzien van een geïntegreerde buzzer. De buzzer
dient als akoestische signalering van de in-/uitloopvertraging en als storingsbuzzer, indien een storing
optreedt in het systeem.
Aansluiten van een extern bedieningspaneel op de AlphaHome Extended
De AlphaHome Extended is voorzien van een communicatieprint om een extern bedieningspaneel aan
te sluiten. Het externe LCD of LCD/PROX bedieningspaneel wordt aangesloten middels een
(industrie-) standaard RS-485 bus. De RS-485 bus is een 4-aderige bus en is opgebouwd uit 2 draden
voor +12V en 0V en de andere 2 draden zijn voor de datacommunicatie, namelijk de A en B draden.
Bij aansluiting van externe componenten is het van belang dat alle componenten 1 op 1 worden
aangesloten, dus A op A, B op B etc.
2-weg/RS-485 print
Het externe bedieningspaneel is voorzien van een 4-polige dipswitch voor adresinstelling en het
geluidsniveau van de interne buzzer. Het externe bedieningspaneel dient altijd op adres 1 ingesteld te
worden. Adres 1 = schakelaar 1,2 en 3 op de OFF positie. Schakelaar 4 wordt gebruikt om, indien
wenselijk, het geluidsniveau van de interne buzzer te halveren. Schakelaar 4 OFF = normaal
geluidsniveau, schakelaar 4 ON = halve geluidssterkte.
Installateurshandleiding AlphaHome
RS-485
Rev. 3.0 – 20-05-2005
LCD of LCD/PROX bedienings-
paneel
Adres
14
