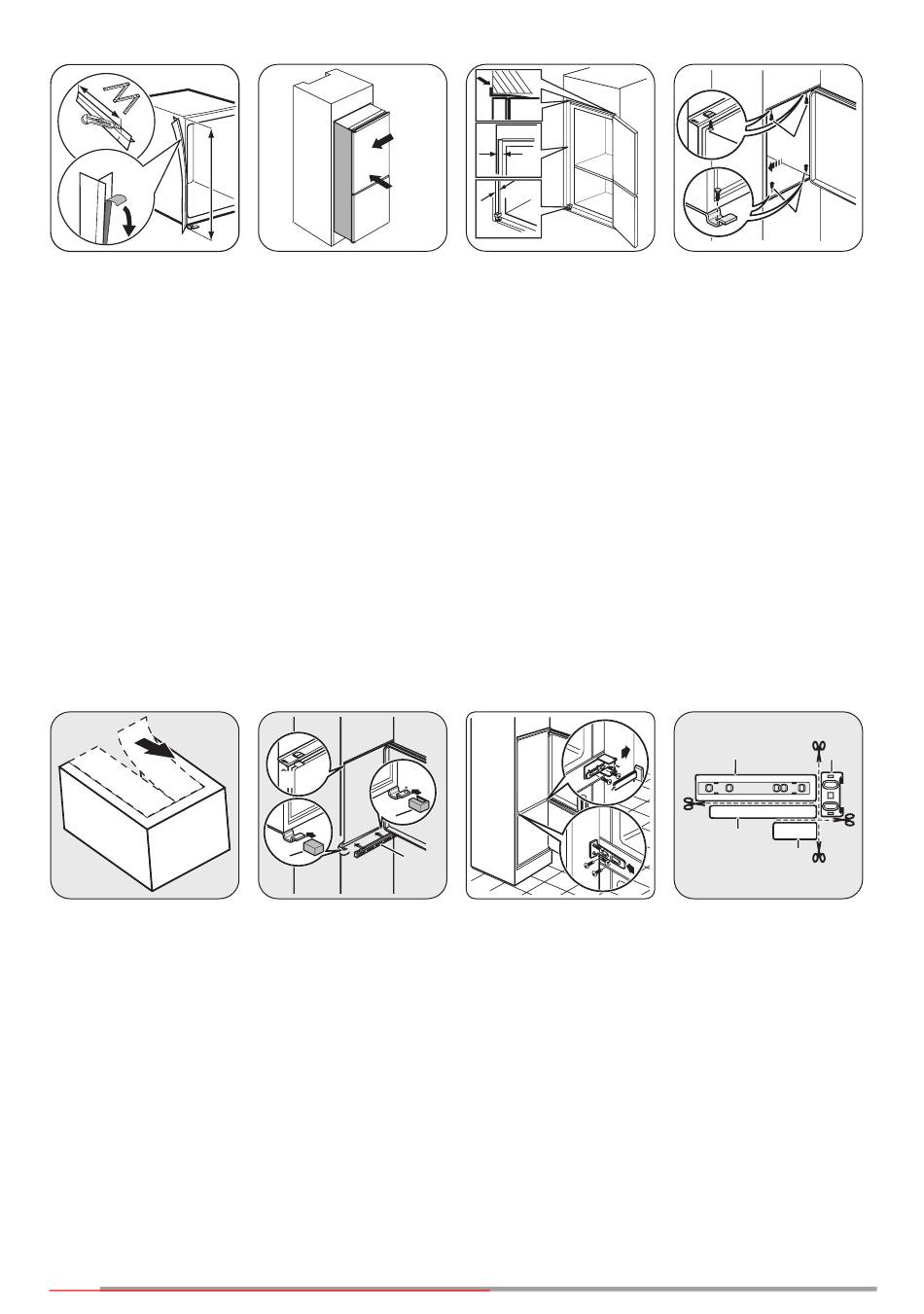

Se necessário, corte a tira
vedante adesiva e, em se-
guida, aplique-a no apare-
lho, tal como indicado na
figura.
Retire a peça correcta da
tampa da dobradiça (E).
Certifique-se de que retira a
peça DX, no caso da dobra-
diça direita, SX no caso
contrário.
62
Downloaded from Fridge-Manual.com Manuals
All manuals and user guides at all-guides.com
2
1
Instale o aparelho no local
de instalação.
Empurre o aparelho na di-
recção das setas (1) até que
a tampa do espaço superior
pare contra o móvel de co-
zinha.
Empurre o aparelho na di-
recção das setas (2) contra
o armário no lado oposto
da dobradiça.
C
D
E
E
B
Encaixe as tampas (C, D)
nas cavilhas e nos orifícios
da dobradiça.
Instale a grelha de ventila-
ção (B).
Encaixe as tampas da do-
bradiça (E) na dobradiça.
4mm
44mm
Ajuste o aparelho no local
de instalação.
Certifique-se de que a dis-
tância entre o aparelho e a
extremidade dianteira do
armário é de 44 mm.
A tampa da dobradiça infe-
rior (no saco de acessó-
rios) garante que a distân-
cia entre o aparelho e o
móvel de cozinha está cor-
recta.
Certifique-se de que a folga
entre o aparelho e o armá-
rio é de 4 mm.
Abra a porta. Coloque a
tampa da dobradiça inferior
na posição correcta.
G
H
Ligue o aparelho lateral-
mente à parede lateral do
móvel de cozinha:
1. Desaperte os parafusos
da peça (G) e deslo-
que-a até à parede la-
teral do móvel.
2. Volte a apertar os para-
fusos da peça (G).
3. Encaixe a peça (H) na
peça (G).
I
I
Fixe o aparelho no local de
instalação com 4 parafu-
sos.
Ha
Hb
Hc
Hd
Separe as peças (Ha), (Hb),
(Hc) e (Hd).
