7. Bevestig de montagebeugel voor de klep met de 2
bouten (5/16 x 1 inch) en 2 borgmoeren (5/16 inch)
die u eerder hebt verwijderd

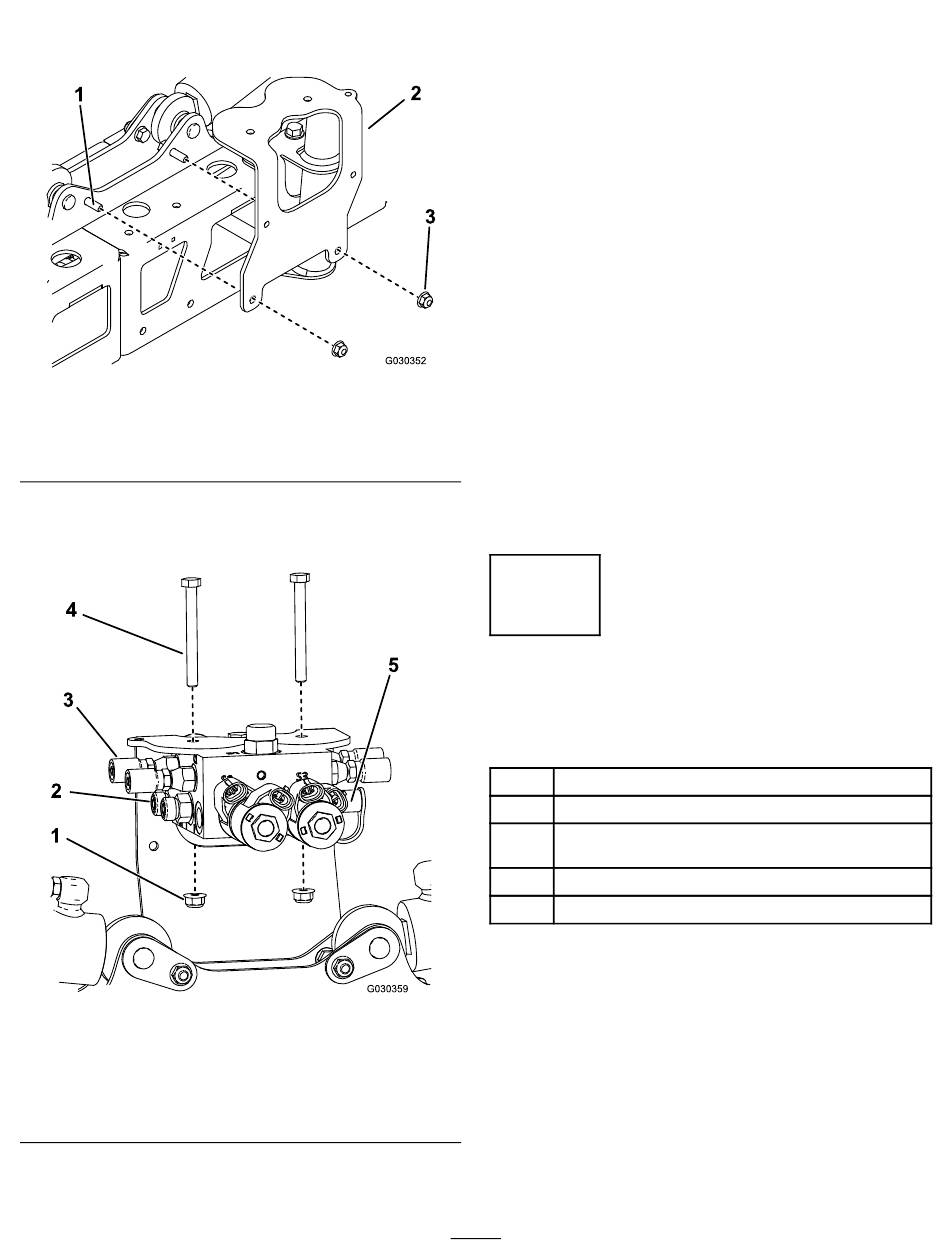

Figuur 4
1. Bout (5/16 x 1 inch)
2. Moer (5/16 inch)
8. Monteer de hydraulische fittings in de poorten C1 tot
en met C4 in het nieuwe hydraulische verdeelblok
(Figuur
5).
Figuur 5
Voorkant van het hydraulische verdeelblok
1. Moer (5/16 inch)
2. Hydraulische aansluiting
3. Hydraulische fitting
Figuur
4.
3. Bevestigingsbeugel voor
klep.
4. Bout (5/16 x 3 inch)
5. Meetpoort
9. Monteer de 2 hydraulische aansluitingen en de
meetpoort op het nieuwe hydraulische verdeelblok
(Figuur
5).
10. Monteer het nieuwe hydraulische verdeelblok op de
montagebeugel voor de klep met de 2 bouten (5/16 x
3 inch) en 2 borgmoeren (5/16 inch) die u eerder hebt
verwijderd
(Figuur
11. Draai de 2 hydraulische aansluitingen en de meetpoort
vast.
12. Draai alle fittings op het hydraulische verdeelblok en de
montagebeugel voor de klep vast.
13. Monteer de hydraulische slangen in de fittings van de
betreffende poorten op het hydraulische verdeelblok.
Belangrijk: Zorg ervoor dat de slangen op de
juiste manier aansloten zijn. De slang (3/8 inch)
van het retourfilter sluit u aan op de T-poort, en
de andere slang (3/8 inch) op de P-poort. De
slangen van het basisuiteinde van de cilinders sluit
u aan op de poorten C1 en C3. De slangen van het
staafuiteinde van de cilinders sluit u aan op de
poorten C2 en C4.
14. Het hydraulische systeem purgeren. Raadpleeg de
Gebruikershandleiding van de machine.
2
De elektronische
bedieningsmodule monteren
Benodigde onderdelen voor deze stap:
1
Montagebeugel
1
Kabelboom
Elektronische bedieningsmodule (afzonderlijk
1
verkrijgbaar)
4
Bout (1/4 x 1-1/8 inch) (afzonderlijk verkrijgbaar)
4
Borgmoer (1/4 inch) (afzonderlijk verkrijgbaar)
Procedure
Opmerking: De elektronische bedieningsmodule, bouten
en borgmoeren vindt u in de Ultra Sonic Boom nivelleerset.
1. Verwijder de extra plug
3
5).
(Figuur
6).
