INSTALACE
Připojení elektrického napětí
f Zabraňte přímému průvanu, který vzniká mezi oknem a
dveřmi.

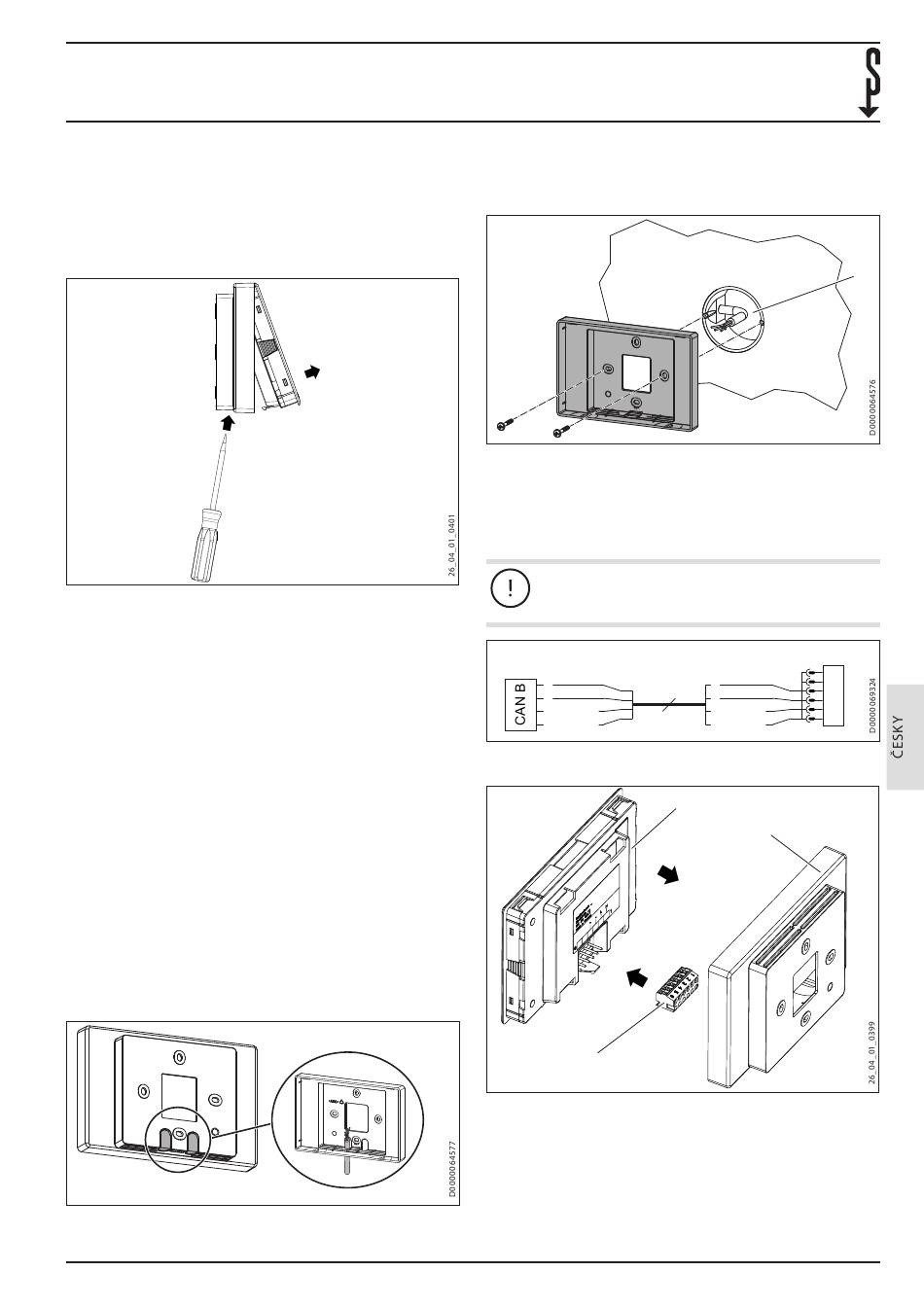

9.2 Příprava
Pro účely montáže je nutné přístroj vyjmout ze skříně pro ná-
stěnnou instalaci:
f uvolněte háček, který se nachází v otvoru na spodní stra-
ně skříně určené k montáži na stěnu. Na háček zatlačte
šroubovákem.
f Veďte čtyřžilový kabel CAN-BuS od regulátoru tepelných
čerpadel k místu montáže přístroje.
Kabel CAN-BuS musí při montáži vyčnívat ze zdi o 20 až 30 cm.
9.2.1 Montáž se skříní pod omítku
Pro umístění na stěnu doporučujeme použít skříň pod omítku,
která pojme tento segment kabelu CAN-BuS.
f dbejte na to, aby otvory pro šrouby skříně montované
pod omítku k sobě byly umístěny vodorovně respektive
svisle.
9.2.2 Montáž bez skříně pod omítku
f K upevnění skříně pro nástěnnou instalaci vyvrtejte čtyři
otvory (Ø 5 mm).
f Při ukládání kabelu CAN-BuS dbejte na to, abyste při vrtá-
ní otvorů pro upevnění skříně kabel nepoškodili.
V místě otvoru pro zavedení kabelu (za skříní pro montáž na
stěnu) musí být rezerva pro vedení datového kabelu v délce
od 20 do 30 cm.
f Vylomte jednu z průchodek na skříni pro nástěnnou
instalaci.
FET
f Zezadu protáhněte kabel CAN-BuS průchodkou.
9.2.3 Montáž skříně pro nástěnnou instalaci
1 Krabice pod omítku
f Připevněte skříň pro nástěnnou instalaci pomocí doda-
ných šroubů ke skříni pod omítku nebo na stěnu.
10. Připojení elektrického napětí
Věcné škody
dbejte na zachování správné polarity přístroje a regu-
látoru tepelných čerpadel.
A1
+
-
CAN-Low
CAN-High
A1
Regulátor tepelného čerpadla WPM
A2
dálkové ovládání FET
3
1 Přístroj
2 Skříň pro montáž na stěnu
3 6pólový konektor CAN-BuS
f Připojte kabel CAN-BuS ke konektoru.
f Připojte konektor k zadní straně přístroje.
A2
6
5
+
4
-
3
2
CAN-Low
1
CAN-High
1
2
1
| 59
