Sistema Cargador Montaje Vehículo
7. Funcionamiento
Para cargar la TIC y la batería repuesto usando el Sistema
Cargador Montaje Vehículo EVOLUTION 5000 asegúrese que
los tetones de carga de la TIC y soporte están limpios y libres
de suciedad.
1. Insertar la TIC en el soporte de carga con la pantalla
mirando el frente; fijando la unidad con las cintas del
soporte del cargador
2. Al cargar una batería de repuesto, colocar la batería en el
hueco dispuesto y fijarla con el retenedor de goma.
El LED indicador de conexión debe siempre estar iluminado
verde cuando hay corriente en la alimentación y está
adecuadamente conectada. Cuando el Sistema Cargador
Montaje Vehículo está correctamente instalado, los
indicadores de estado se iluminan como sigue:
Estado LED Indicador Conexión
Apagado (OFF)
Fallo Sistema
Verde
Conectado/ Sistema Operativo
Cualquier indicación del LED que la indicada significa fallo
operativo y la unidad debe enviarse a MSA para reparación.
Indicaciones LED Batería
Apagado (OFF)
No HAY Batería
Verde
Carga Completada
Parpadeo Rapido Verde Cargando
Parpadeo Lento Verde
Pendiente de Carga
Rojo
Averiado
Cualquier indicación del LED que la indicada significa fallo
operativo y la unidad deba enviarse a MSA para reparación.
Nota: Para un rendimiento óptimo, el cargador de batería
debería operar a temperaturas entre 10 a 30 °C. Cargar
baterías fuera de este rango temperaturas puede conducir
en una carga errónea y/o degradación de la batería.
Cargar baterías en entornos mayores que 38 °C puede
resultar en una prematura terminación de la carga.
El ciclo de carga tiene una duración aproximada de 2-1/2
horas para cargar completamente una sola batería o cinco
horas cuando se cargan dos baterías completamente
descargadas.
46
All manuals and user guides at all-guides.com

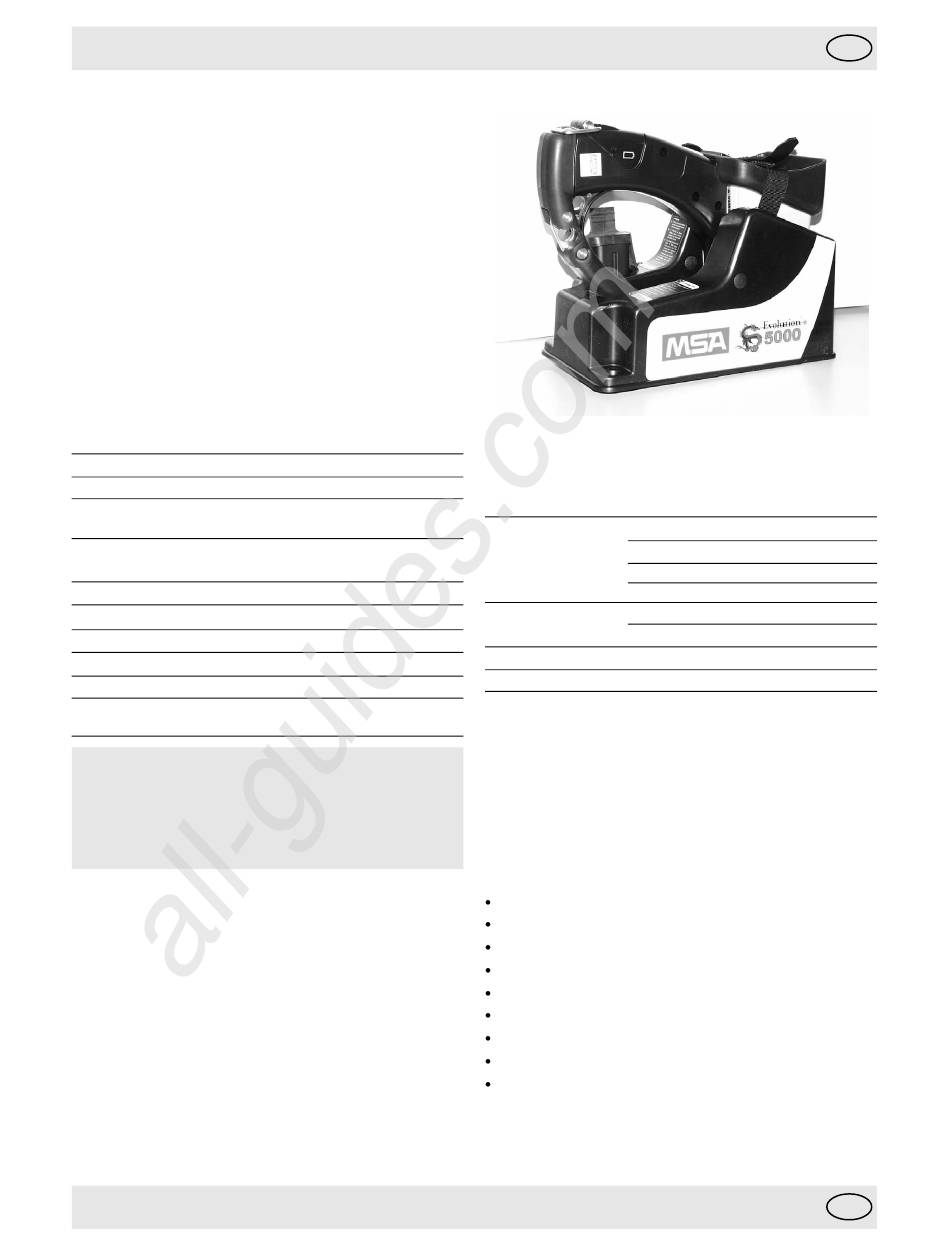

Figura 19. EVOLUTION 5000 y Sistema Cargador Montaje
Especificaciones
Dimensiones
Pesos (sin kit
montaje)
Peso del kit Montaje solo
Rango Voltaje
8. Instalación
Poner en Marcha
El Sistema Carga Montaje Vehículo TIC EVOLUTION 5000
debe instalarse correctamente antes del uso.
Leer todas las instrucciones de instalación cuidadosamente
antes de iniciar la fase instalación.
Qué se Necesita:
Vehículo
Ancho
Altura sin cámara
Altura con cámara
Hondo
Sin Cámara
Con Cámara
12.5–26.0 V cc
Taladro eléctrico
Brocas de 5 mm (201) y 7 mm (0.281)
Tacos 1/4-20
Destornillador cabeza Phillips
Tornillos acero inoxidable 1/4-20 (4und)
Fusibles de línea 5-amp
Interruptor general ON/OFF
Pasamuros para el cable alimentación
Kit de Montaje (suministrado), Figura 20,
(incluyendo 3 metros/15 ft. cable alimentación
ES
265 mm
155 mm
230 mm
145 mm
770 gr.
2070 gr.
310 gr.
ES
