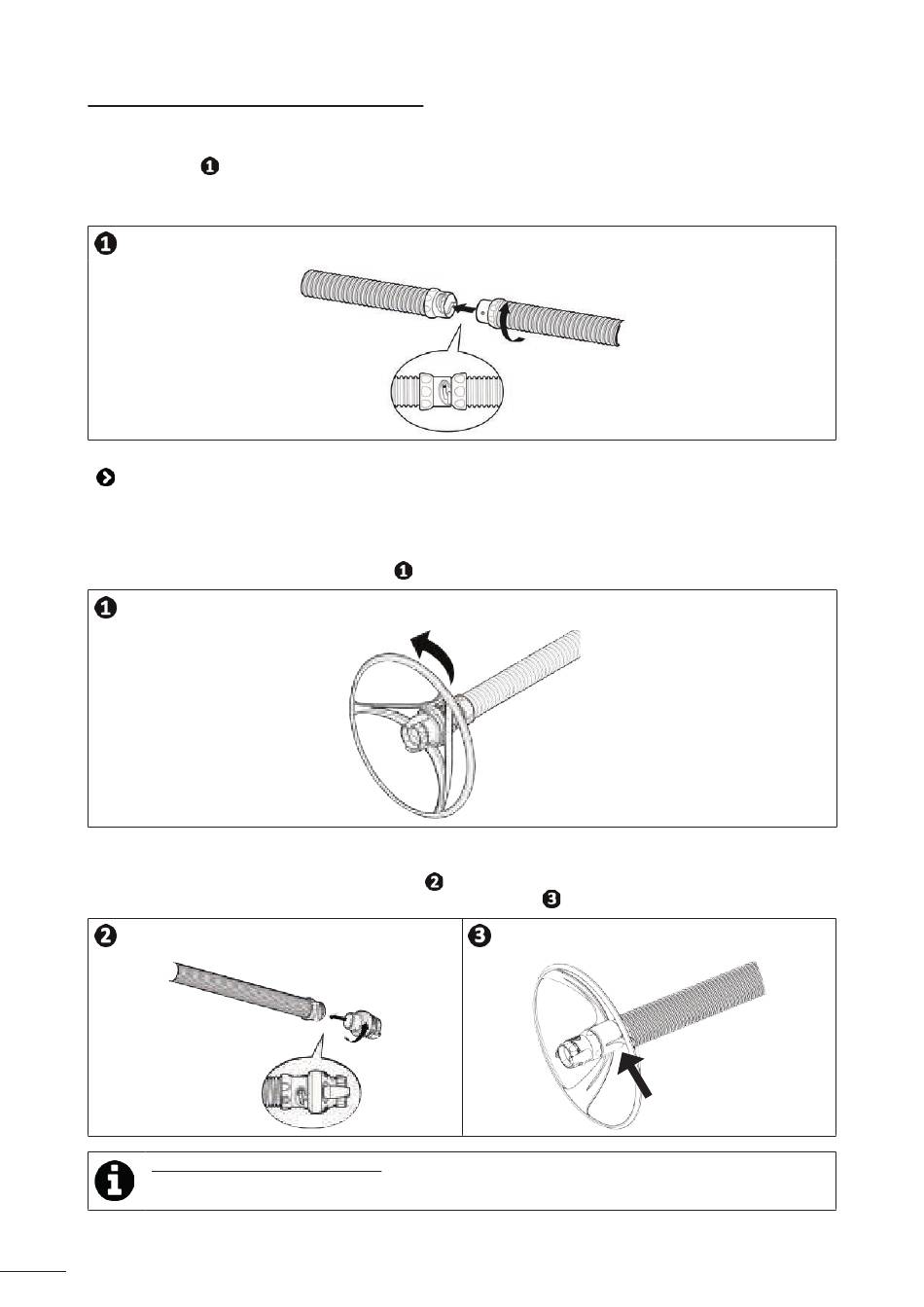

2.2.2 Assemblage van de Twist Lock slangdelen
• Om twee slangdelen eenvoudig te assembleren met het Twist Lock systeem, steekt u deze gewoon in elkaar en draait
u tot de verbindingsstukken niet meer verder kunnen, in een van de 3 inkepingen die de waterdichtheid waarborgen
(zie afbeelding
).
• Het eerste deel van de slang met de vlotter wordt aangesloten op de robot. Het tegengewicht moet zich bevinden op
1 meter van de robot.

2.3 I Installatie van zwenkwiel en snelkoppeling (afhankelijk van model)

Het zwenkwiel helpt de robot om rond de treden en andere obstakels in het zwembad te rijden.
Voor de T3 / R3 / B3-modellen is de snelkoppeling geïntegreerd met het zwenkwiel:
• Monteer het zwenkwiel aan het uiteinde van het laatste stuk slang, maak een kwartslag om de schoenplaat in een van
de drie inkepingen te plaatsen (zie afbeelding
Voor het T5 Duo-model is de snelkoppeling niet geïntegreerd met het zwenkwiel:
• Monteer de snelkoppeling aan het uiteinde van de buis door deze een kwart slag te draaien om de schoenplaat in een
van de drie inkepingen te plaatsen (zie afbeelding)
• Klik het zwenkwiel op de buis net na de snelkoppeling (zie afbeelding
Tip: installatie van de snelkoppeling
Bij het installeren van de snelkoppeling is het niet nodig om de schoenplaat in de laatste inkeping in te klikken
wanneer deze voor het eerst wordt gebruikt.
