Обзор
Обзор
Сухой контакт LG является решением для автоматического управления системой кондиционирования в
соответствии с желанием владельца. Проще говоря, он представляет собой переключатель, используемый для
включения и выключения устройства при получении сигнала от внешнего источника, такого как карточка-ключ,
переключатель в двери или в окне и т. п. (часто используется в гостиничных номерах). Это маленький блок
управления процессором (PCB), который может быть встроен в блок управления внутреннего блока или же
может находиться в пластмассовом корпусе вне этого блока в случае недостатка места во внутреннем блоке.
Независимо от способа установки, он должен быть также связан с центральным контроллером через PCB-
модуль PI485 внутреннего блока. Для этой цели вместе с модулем сухого контакта поставляются также все
соединительные провода и дополнительные PCB-блоки для проведения обводной линии.
Имеется два способа использования сухого контакта.
1. Он может использоваться для непосредственного включения и выключения системы при получении сигнала
от внешнего источника. В этом случае пользователю не требуется дополнительно использовать пульт
дистанционного управления для включения и выключения системы. Однако все дополнительные настройки,
такие как температура, скорость вентилятора, режим и т. п. могут быть установлены только с помощью
пульта дистанционного управления.
2. Другой способ практически аналогичен описанному выше, однако в этом случае после получения внешнего
сигнала пользователь должен включить систему с пульта дистанционного управления. Сухой контакт просто
активирует систему. Однако система может быть выключена непосредственно с внешнего устройства. Таким
образом, здесь отличается только режим включения.
Следовательно, при выполнении указанных выше двух условий система не может работать без получения
сигнала с внешнего устройства, что предотвращает ее ненужное использование и обеспечивает ее
эксплуатацию только, когда это необходимо. Эти настройки могут быть выбраны с пульта дистанционного
управления, элементы которого описываются в следующих разделах настоящего руководства. Таким образом,
в зависимости от имеющихся потребностей, модуль сухого контакта обеспечивает различные варианты его
применения, чтобы оптимальным образом соответствовать требованиям пользователя.
h Во избежание несчастных случаев замена поврежденного кабеля питания должна производиться
изготовителем, сотрудником его сервисного центра или аналогичным квалифицированным специалистом.
h Устройство отключения должно устанавливаться в стационарную проводку в соответствии с правилами
монтажа электропроводки.
h Доступ к продукту разрешается только квалифицированному техническому специалисту по обслуживанию.
Минимальная площадь сечения проводников
Номинальный ток прибора
A
≤0.2
>0.2
и
≤3
>3
и
≤6
>6
и
≤10
>10
и
≤16
>16
и
≤25
>25
и
≤32
>32
и
≤40
>40
и
≤63
8 Регулировочный сухой контакт
Номинальная площадь сечения
mm
2
Шнур оплеткой
a
0.5
a
0.75
1.0 (0.75)
b
1.5 (1.0)
b
2.5
4
6
10

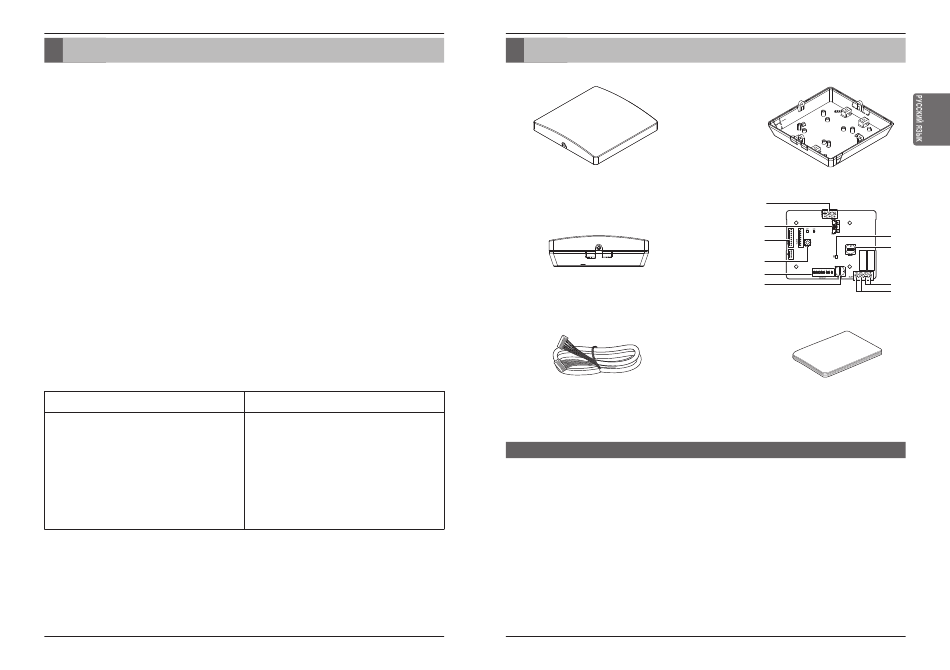

Описание деталей
Лицевая часть корпуса
Вид сбоку
Кабель 1EA
(для соединения с внутренним блоком)
*Прочее: винты (для монтажа, 4EA)
РЕГУЛИРОВОЧНЫЙ СУХОЙ КОНТАКТ
1. CN_INDOOR
: подключение провода связи между внутренним блоком и регулировочным
сухим контактом и электропитания к регулировочному сухому контакту
2. VS_SW
: переключатель для выбора напряжения (5–12 В) точки контакта
3. CN_OPER
: вход сигнала точки контакта
4. OPER_SW
: переключатель для выбора режима управления
5. SETTING_SW
: переключатель для задания использования функции регулировочного сухого контакта
6. TEMP_SW
: переключатель для задания желаемой температуры для внутреннего блока
7. CN_OUT (O1, O2)
: разъем, позволяющий показать, работает ли внутренний блок
8. CN_OUT (E3, E4)
: разъем, позволяющий показать, имеются ли ошибки в работе внутреннего блока
9. LD01
: светодиодный индикатор, отображающий состояние регулировочного сухого контакта
10. RST_SW
: переключатель для сброса
Описание деталей
Тыльная часть корпуса
3
2
9
1
4
10
5
6
8
7
PCBA
Инструкция по Монтажу
Руководство по монтажу 9
