OPMERKING:
Als u een batterijconfiguratie van 4 cellen (53 Wh) hebt besteld, biedt de computer mogelijk geen ondersteuning voor
een M.2 2230 Solid State-schijf of een M.2 2280 Solid State-schijf/Intel Optane storage in M.2-slot twee.
OPMERKING:
Voordat u uw M.2 2280 SSD/Intel Optane storage plaatst, moet u ervoor zorgen dat de montagebeugel zich op de
juiste locatie bevindt. Voor meer informatie, zie

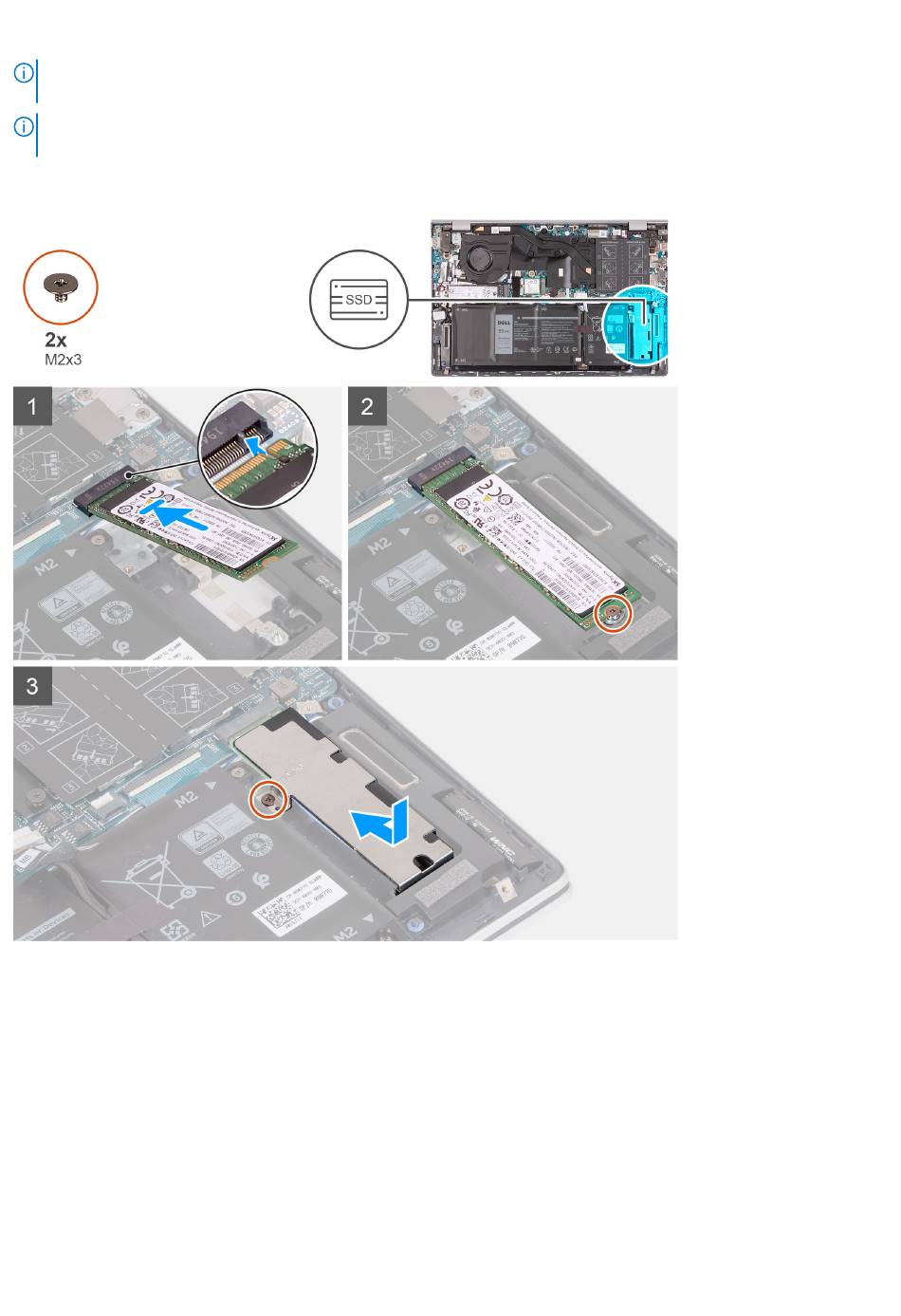

De volgende afbeelding geeft de locatie aan van de M.2 2280 SSD/Intel Optane storage in M.2-slot twee en biedt een visuele weergave
van de installatieprocedure.
Stappen
1. Lijn de inkepingen op de SSD/Intel Optane storage uit met het M.2-slot op de systeemkaart.
2. Schuif de SSD/Intel Optane storage in het M.2-slot op de systeemkaart.
3. Plaats de schroef (M2x3) terug waarmee de SSD/Intel Optane storage aan de palmsteun- en toetsenbordeenheid is bevestigd.
4. Plaats de beugel van de SSD op de SSD.
5. Lijn de schroefgaten op de beugel van de Solid State-schijf uit met de schroefgaten op de systeemkaart en de palmsteun- en
toetsenbordeenheid.
6. Plaats de schroef (M2x3) terug waarmee de beugel van de SSD aan de palmsteun- en toetsenbordeenheid is bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
De montagebeugel van de SSD
gewerkt.
plaatsen.
Onderdelen verwijderen en plaatsen
33
