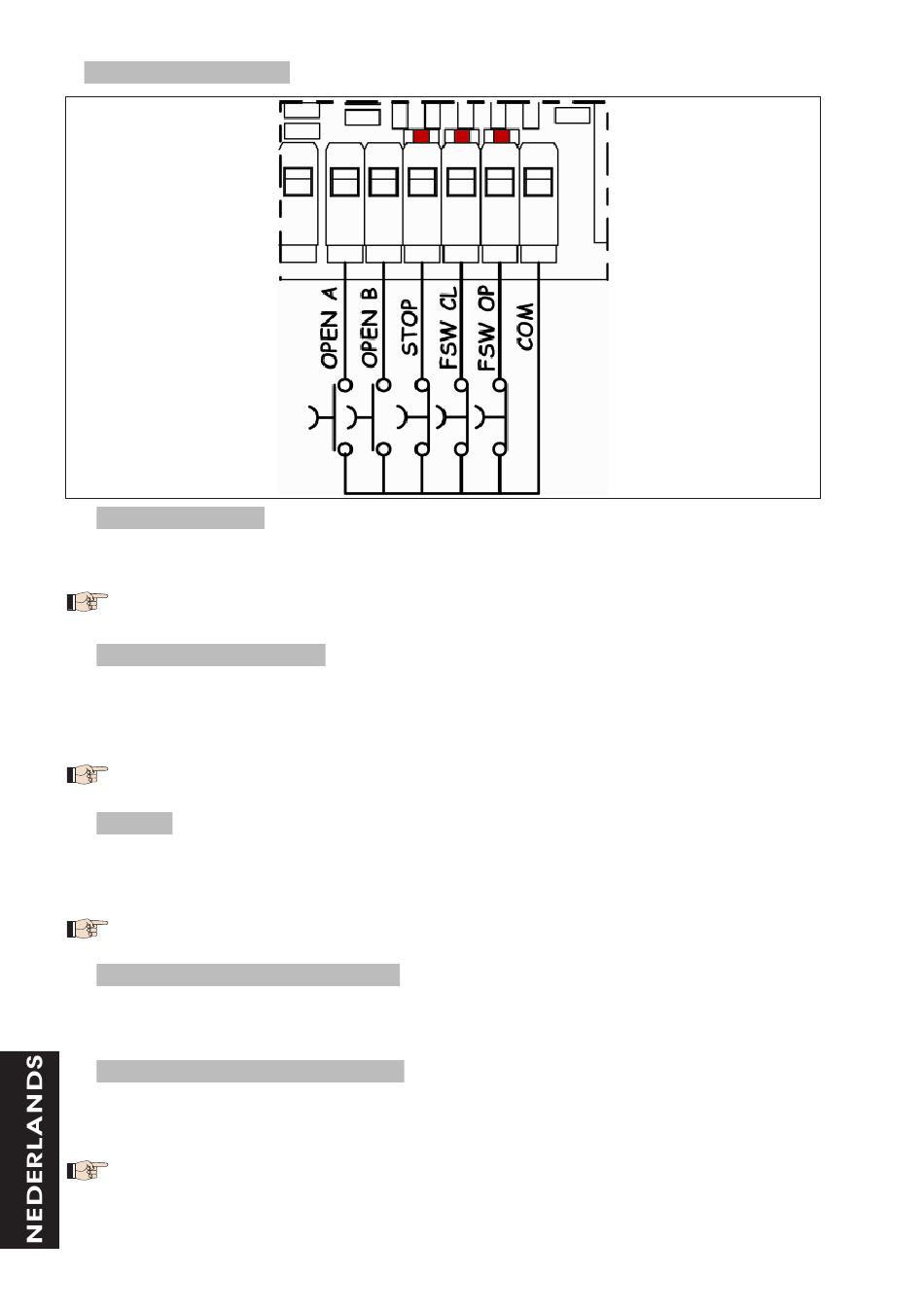

5.4. KLEMMENBORD CN4
5.4.1. V
OLLEDIGE OPENING
Klemmen "COM – OPEN A". Normaal open contact. Sluit op deze klemmen een willekeurige impulsgever aan (bijv.
drukknop, sleutelschakelaar enz.) die, door het contact te sluiten, een impuls geeft voor volledige opening of sluiting
van de poort. De werking daarvan wordt bepaald door de werkingsparameter "D", zie paragraaf 10.
• Een impuls voor volledige opening heeft altijd voorrang op de opening voor voetgangers.
• Om meerdere impulsgevers aan te sluiten moeten de voorzieningen parallel worden geschakeld.
5.4.2. O
PENING VOOR VOETGANGERS
Klemmen "COM – OPEN B". Normaal open contact. Sluit op deze klemmen een willekeurige impulsgever aan (bijv.
drukknop, sleutelschakelaar enz.) die, door het contact te sluiten, een impuls geeft voor gedeeltelijke opening of sluiting
van de poort. Bij constructies met twee vleugels komt de opening voor voetgangers overeen met de volledige opening
van vleugel 1; bij constructies met slechts één vleugel komt de opening voor voetgangers overeen met ongeveer 30%
van de opgeslagen volledige opening.
• Een impuls voor volledige opening heeft altijd voorrang op de opening voor voetgangers.
• Om meerdere impulsgevers aan te sluiten moeten de voorzieningen parallel worden geschakeld.
5.4.3. S
TOP
Klemmen "COM – STOP". Normaal gesloten contact. Sluit op deze klemmen een willekeurige veiligheidsinrichting aan
(drukregelaar, veiligheidslijst, enz.) die, door het contact te openen, de poort onmiddellijk stopt, en daarbij iedere
automatische functie deactiveert. De status van deze ingang wordt gesignaleerd door de led "DL6". Alleen met een
volgend impuls voor volledige of gedeeltelijke opening hervat de poort de opgeslagen cyclus.
• Als er geen STOP-voorzieningen worden aangesloten, moet deze ingang worden doorverbonden.
• Om meerdere STOP-commando's aan te sluiten moeten de voorzieningen in serie worden geschakeld.
5.4.4. V
EILIGHEIDSINRICHTINGEN VOOR HET SLUITEN
Klemmen "COM – FSW CL". Normaal gesloten contact. Sluit op deze klemmen een willekeurige veiligheidsvoorziening
aan (fotocel, veiligheidslijst, drukregelaar, enz.) die, door het contact te openen, ingrijpt op de sluitbeweging van de
poort, door de beweging om te draaien tot de mechanische eindaanslag of de eindschakelaar is bereikt. De status
van deze ingang wordt gesignaleerd door de led "DL7".
5.4.5. V
EILIGHEIDSINRICHTINGEN VOOR HET OPENEN
Klemmen "COM – FSW OP". Normaal gesloten contact. Sluit op deze klemmen een willekeurige veiligheidsvoorziening
aan (fotocel, veiligheidslijst, drukregelaar, enz.) die, door het contact te openen, ingrijpt op de openingsbeweging van
de poort, door de beweging om te draaien tot de mechanische eindaanslag of de eindschakelaar voor het sluiten
is bereikt. De status van deze ingang wordt gesignaleerd door de led "DL8".
•Zie voor de correcte aansluiting van de veiligheidsinrichtingen de volgende afbeeldingen:
76
