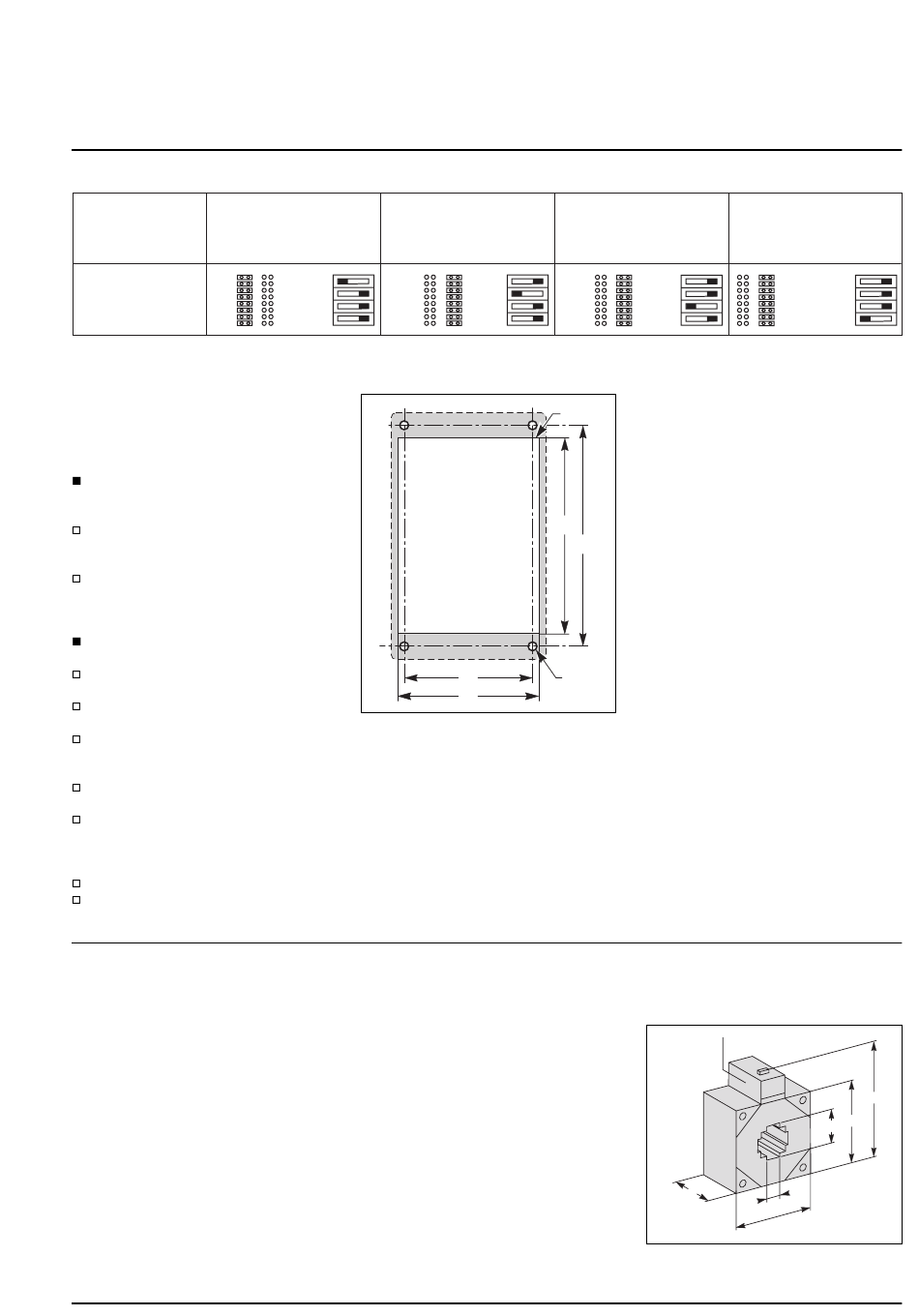

Cuadro de configuración de los straps de cada compensador paralelo
SineWave™ n° 1
configuración de
los compensadores
en paralelo
Desplazamiento del terminal
gráfico
El terminal gráfico del compensador de
armónicos SineWave™ se puede
desplazar en la cara delantera de un
armario de distribución que integre el
compensador.
Para ello, utilizar el kit opcional con
la referencia n° 5102726400
compuesto de:
una placa obturadora en reemplazo
del terminal colocado en la puerta del
compensador SineWave™,
un cable prolongador de una longitud
de 2,5 metros. Esta seria la distancia
máxima para su correcto
funcionamiento;
Operaciones para el desplazamiento
del terminal gráfico:
desconectar el multicable del
terminal en el dorso de la puerta,
desmontar el terminal destornillando
los 4 tornillos de fijación,
utilizar nuevamente los 4 tornillos
para fijar la placa obturadora en lugar
del terminal,
conectar y atornillar el multicable al
cable prolongador,
pasar el cable prolongador por el
aislador pasapanel rectangular en la
parte inferior del compensador
SineWave™,
fijar el terminal en el lugar deseado,
conectar y atornillar el cable
prolongador en el terminal gráfico.
instalación de los
captadores de corriente
(suministrados)
A partir de su instalación, los
secundarios de los captadores de
corriente deberán ser cortocircuitados
mediante bornes seccionables o
equivalentes (no suministrados). Estos
bornes seccionables deberán
permanecer en posición cerrada
mientras no estén conectados al
compensador SineWave™.
MGE UPS SYSTEMS
SineWave™ n° 2
1
4
Pantalla de recorte y de fijación para
el terminal desplazado
66
70
Características mecánicas y
eléctricas de los captadores:
Captadores cerrados:
Atención: la forma del captador puede
ser diferente de acuerdo al calibre y al
proveedor.
instalación y utilización de SineWave™: ES-51027008XT/AD
SineWave™ n° 3
1
4
recorte
116
129
4 x Ø3,4
SineWave™ n° 4
1
4
A
H1
B1
P
B2
L
1
4
H2
21
