Montage
3.4.3

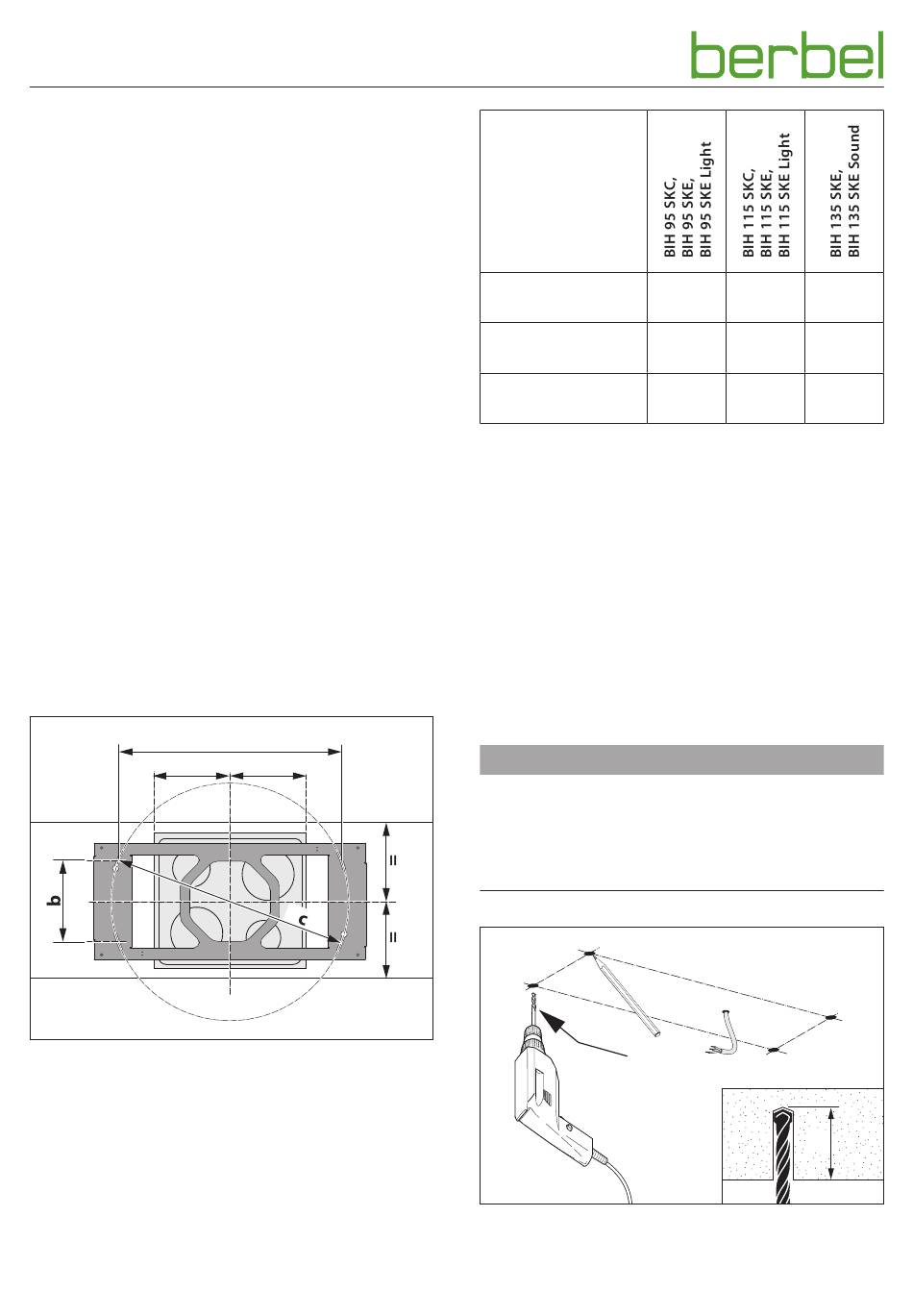

Plafondaansluitplaat monteren
Het apparaat is gemaakt om aan een plafond te hangen.
Bij bevestiging aan een massief plafond:
☞ Controleer of de draagkracht van het plafond voldoende
is.
☞ Zorg ervoor dat het plafond vlak en waterpas is.
☞ Gebruik het meegeleverde bevestigingsmateriaal.
Bij andere montageomstandigheden:
☞ Informeer voor de montage naar alternatieve
bevestigingsmogelijkheden (b.v. bij een architect).
☞ Gebruik voor het plafond geschikt bevestigingsmateriaal.
Varianten zonder effectverlichting in het plafond
De Wieland-bus, de trekontlasting en de aardingskabel
kunnen aan beide kanten van de plafondaansluitplaat in de
voorgeboorde posities worden aangebracht.
Varianten met geïntegreerde effectverlichting in het plafond
Bij uitvoeringen met geïntegreerde effectverlichting in het
plafond moet de plafondaansluitplaat zodanig worden
geplaatst dat de lokaal aangebrachte stroomvoorziening aan
de zijkant op het aansluitcontact kan worden aangesloten.
Alle varianten
Bij het ophangen wordt eerst de plafondaansluitplaat aan
het plafond bevestigd en dan de body van de kap aan de
plafondaansluitplaat geschroefd.
=
12
a
=
a Afstand boutanker
tot boutanker
b Afstand boutanker
tot boutanker
c Diameter cirkel door
langgaten
☞ Bepaal de ophangpositie. Let daarbij op de positie van de
kookplaat:
y Het middelpunt van de plafondaansluitplaat bevindt
zich loodrecht boven het middelpunt van de
kookplaat.
y De plafondaansluitplaat verloopt parallel t.o.v. de
kookplaat.
☞ Zorg ervoor dat de wettelijke veiligheidsafstanden
aangehouden worden:
y Bij gaskookplaten ten minste 650 mm.
y Aanbevolen bij elektrische kookplaten 650 mm.
De specificaties voor de kooktoestellen moeten in acht
worden genomen (bijv. bij installatie boven een fornuis
op vaste brandstof ).
D WAARSCHUWING!
Levensgevaar door explosies of elektrische schok!
Het aanboren van gas-, water- of elektrische leidingen kan tot
gevaarlijke situaties leiden.
☞ Controleer of zich op de bevestigingspunten geen
leidingen in het plafond bevinden.
Ø 8
☞ Bepaal en markeer de bevestigingspunten:
y 2 boutankers in de slotgaten.
y 2 boutankers in het midden van de langgaten.
721 mm
1021 mm
1183 mm
270 mm
200 mm
200 mm
770 mm
1040 mm 1200 mm
65
6006241_0 – 30.05.2022
