TTM NoXygen
NL

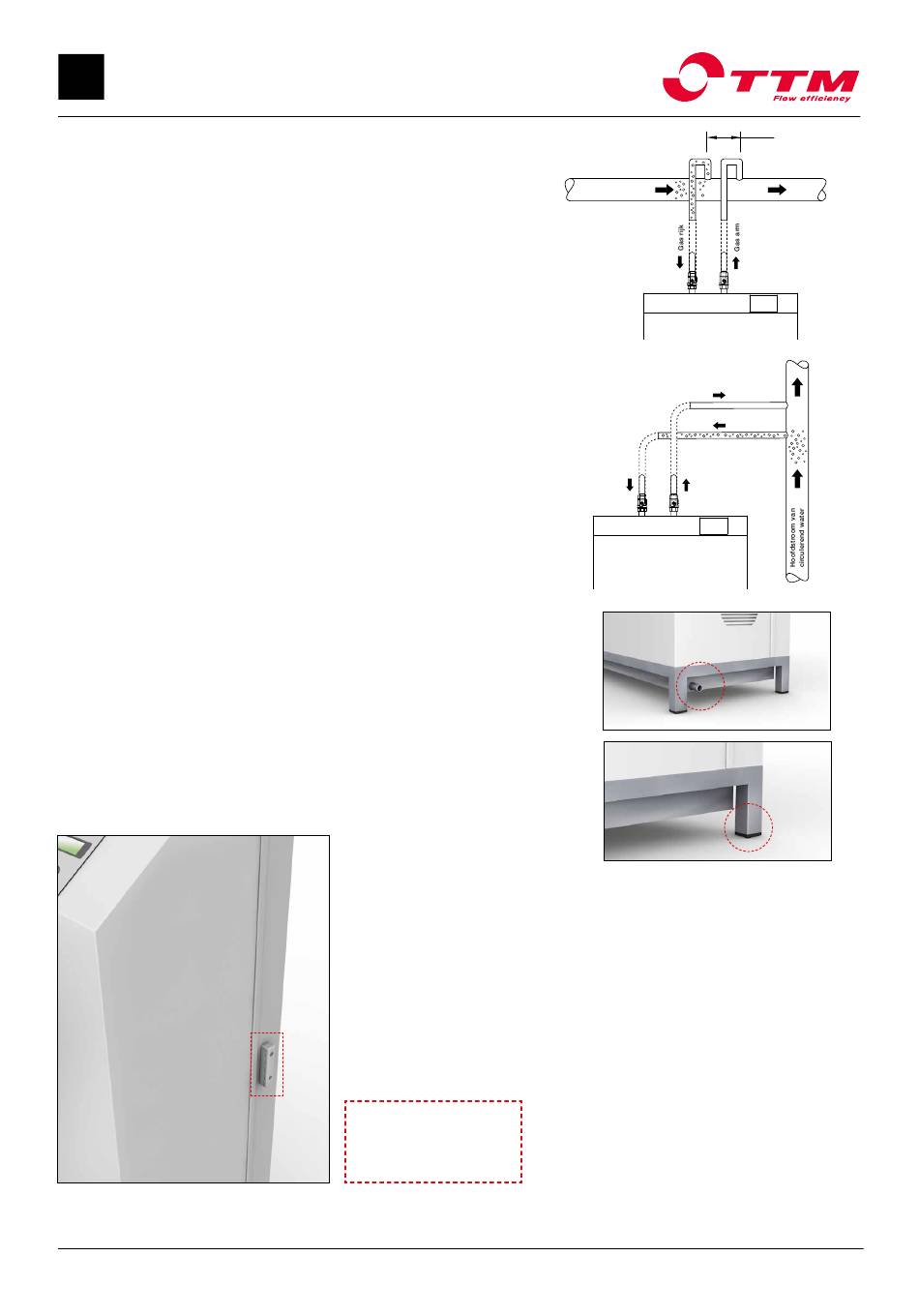

Installatie-instructies, bedienings- en onderhoudsinstructies
Bevestiging
Pijpverbinding
•
TTM NoXygen
is voorzien van een aansluiting met ½" inwendige
®
pijpschroefdraad. De aansluiting wordt gemaakt met een stalen
opgerolde slang op de retourleiding van het systeem vóór de pomp
en de wisselaar.
•
De aansluiting op het systeem moet altijd aan de bovenkant van de
leiding worden gemaakt, tenzij de TTM MAG 54/76 filter voor de
TTM NoXygen
op de inkomende leiding wordt geïnstalleerd.
®
•
De uitmonding van de leiding naar de ontgasser moet voorzien zijn
van afsluitkleppen. De afstand tussen de aansluitpunten moet ten
minste 300 mm bedragen (Fig. 1 en 2).
Lekbak
De 1/2" aansluiting van de lekbak kan worden aangesloten op de vloerput
(Fig. 3).
Vloerinstallatie
For floor mounting, the TTM NoXygen
horizontal (Fig. 4).
Aansluiting elektriciteit
TTM NoXygen
wordt met een stekker aangesloten op een geaard
®
stopcontact 1-230 V, 50 Hz. Alternatief, vaste geaarde aansluiting met
stroomonderbreker. De elektrische installatie moet voorzien zijn van een
aardlekschakelaar.
Aansluiting op externe monitoring (DUC)
De TTM NoXygen
C650 kan worden geïntegreerd in het
®
gebouwbeheersysteem met MOBUS RTU via RS485. De schakelpin
is extern gemonteerd aan de rechterkant van het apparaat (Fig. 5).
Fig. 5
24
C650
®
Main flow V
Circulation water
is placed on its feet so that it is
®
OBS!
Bestaande kabels in de
koppelingssleuf.
Slöjdaregatan 1 | 393 66 Kalmar | Zweden | Tel: + 46 480 41 77 40 | info@ttmenergi.se | www.ttmenergi.se
Fig. 1
Hoofdstroom van
Main flow V
circulerend water
Circulation water
≥300
Fig. 2.
Fig. 3
Fig. 4
Stel de stelschroeven af bij montage op
de vloer.
Voor de laatste updates zie www. www.ttmenergi.se.
2023-11
≥300
Gas arm
High gas
Gas rijk
Low gas
TTM Energiprodukter AB
