3.2
Overzicht bedieningspaneel
2
1
14
13

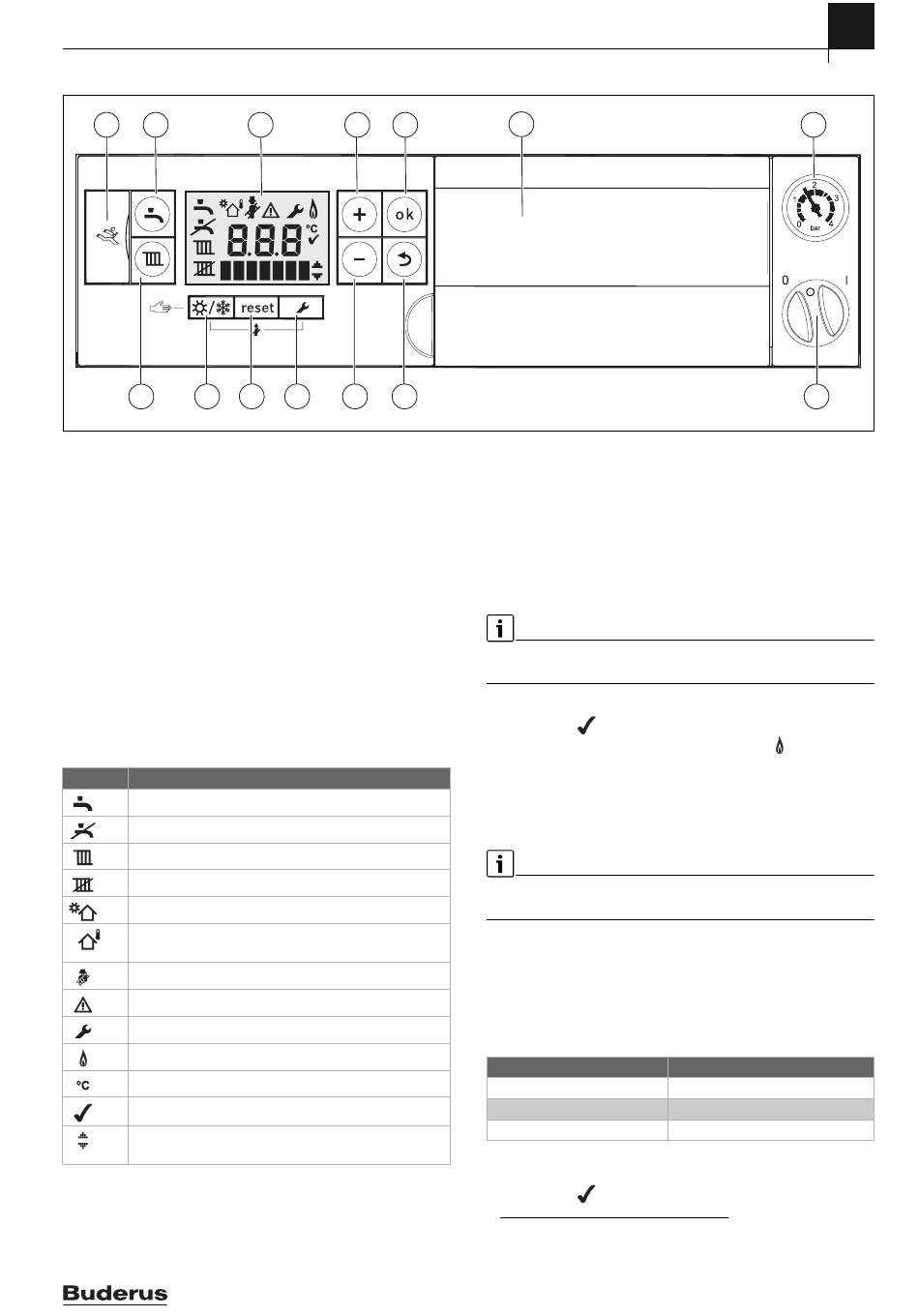

Afb. 1
Bedieningspaneel bij geopende afdekking
[1]
Diagnosepoort
toets *
[2]
[3]
Display
Toets +
[4]
[5]
Toets ok
[6]
Insteekplaats voor de bedieningseenheid van de weersafhankelij-
ke regeling
[7]
Manometer
[8]
Aan-uitschakelaar
toets "
[9]
[10] toets –
[11] toets !
[12] Toets reset
[13] toets &
[14] toets (
3.3
Symbolen in display
Symbool Toelichting
Warmwaterbedrijf aan
Warmwaterbedrijf uit
CV-bedrijf aan
Verwarmingsbedrijf uit
Solarwerking
Weersafhankelijk bedrijf (regelsysteem met buitentempe-
1)
ratuursensor)
Schoorsteenvegerbedrijf
Storing
Servicebedrijf
Branderwerking
Temperatuureenheid
Opslaan succesvol
Weergave van overige menu's/servicefuncties
bladeren met de toets + en toets –
1) Wordt niet bij ieder toestel weergegeven
Tabel 1 Symbolen in display ( afbeelding 1)
Logamax plus – 6720882565 (2017/10)
3
4
5
12
11
10
9
6
3.4
Verwarming inschakelen
3.4.1
Inschakelen cv-bedrijf
▶ Druk zo vaak op toets ( tot in het display het symbool ( of ]
knippert.
▶ Druk toets + of toets – in om het cv-bedrijf in of uit te schakelen:
– ( = cv-bedrijf
– ] = geen cv-bedrijf
Wanneer "geen cv-bedrijf" is ingesteld, kan het cv-bedrijf door het aan-
gesloten regelsysteem niet worden geactiveerd.
▶ Druk toets ok in, om de instelling op te slaan.
Het symbool
verschijnt korte tijd.
Bij ingeschakelde brander verschijnt het symbool .
3.4.2
Instellen maximale cv-watertemperatuur
Stel de temperatuur van het cv-water in via de aanvoertemperatuur. De
maximale aanvoertemperatuur kan tussen 30 °C en 82 °C
gesteld. De actuele aanvoertemperatuur wordt in het display getoond.
Respecteer bij vloerverwarmingen de maximaal toegestane aanvoertem-
peratuur.
Bij ingeschakelde cv-bedrijf:
▶ Druk de toets ( in.
In het display knippert de ingestelde maximale aanvoertemperatuur
en het symbool ( verschijnt.
▶ Druk + of toets – in om de maximale aanvoerstreeftemperatuur in
te stellen.
Aanvoertemperatuur
circa 50 °C
circa 75 °C
circa 82 °C
Tabel 2 Maximale aanvoertemperatuur
▶ Druk toets ok in, om de instelling op te slaan.
Het symbool
verschijnt korte tijd.
1) De maximale waarde kan door de servicetechnicus zijn begrensd.
Bediening
7
8
0010010890-001
1)
worden in-
Toepassingsvoorbeeld
Vloerverwarming
Radiatorenverwarming
Convectorverwarming
3
