SLIM COOL
TODOS OS MODELOS EURO 5 ATRÁS DOS PORTA-LUVAS
Cuidado para não inverter as polaridades ao ligar a alimentação no equipamento; o ecrã não
acenderá e o equipamento não funcionará.
Ventilador
centrífugo
4 Amp.
Az
Azul
N
Preto
R
Vermelho
V
Verde
B
Branco
A
Amarelo
Na Laranja
M
Castanho
Módulo
electrónico do
2º compressor

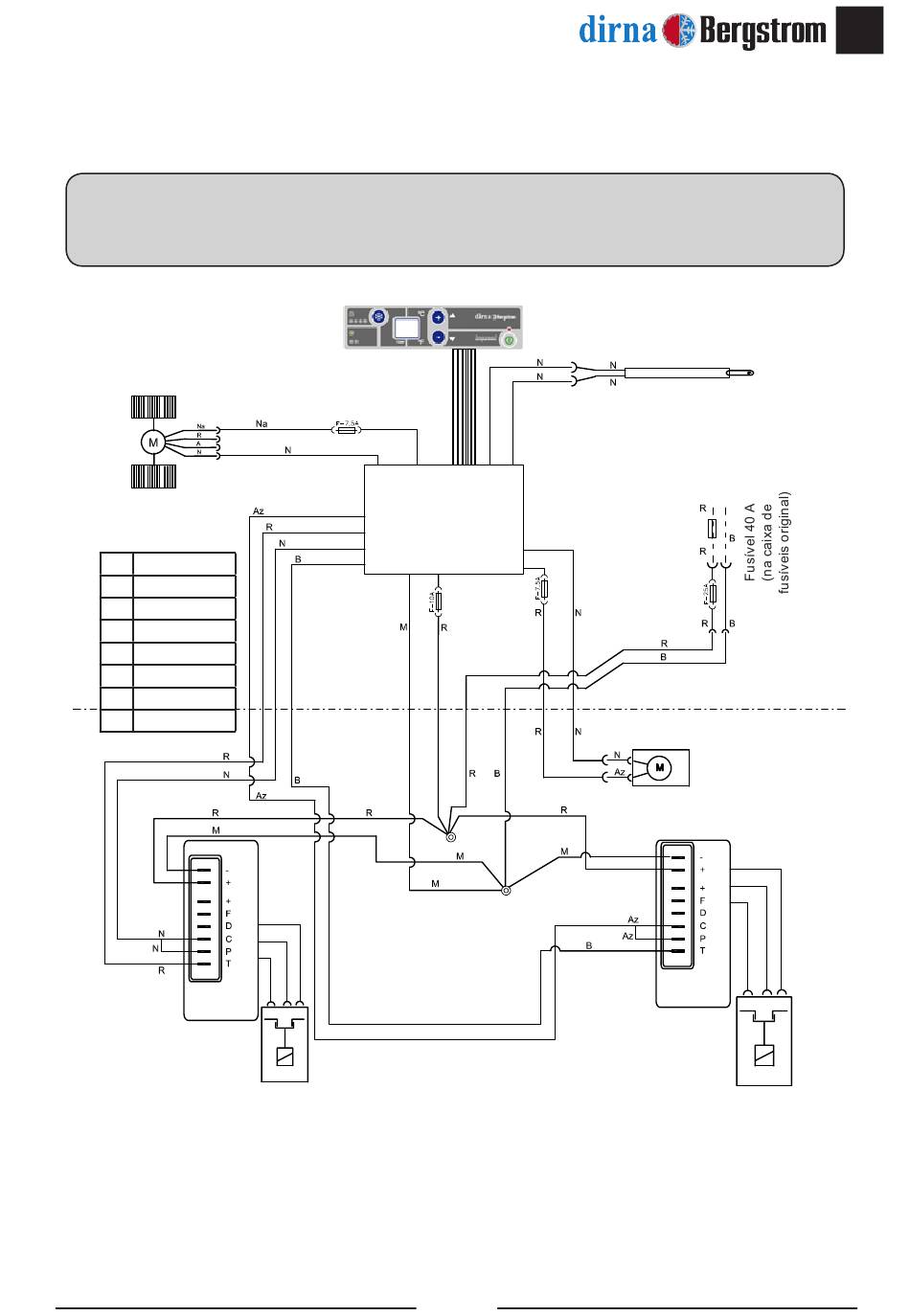

Esquema eléctrico
AVISO IMPORTANTE!
Controlo
electrónico
2 compressor
63
Sensor do
ar de retorno
NTC 15KΩ a 25º
Consumo de 30 mAmp.
Ventilador do
condensador
2 Amp.
PWM.
Módulo
electrónico do
1º compressor
PT
®
1 compressor
