Montageanleitung
Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen
und Sicherheitshinweise beachten! Entnehmen Sie alle Einzelteile der
Verpackung, legen Sie diese auf den Boden und kontrollieren Sie grob
die Vollzähligkeit anhand der Montagebilder. Dieses soll Ihnen den
Zusammenbau des Gerätes erleichtern und schneller durchführbar
machen. Montagezeit ca. 30-40-Min

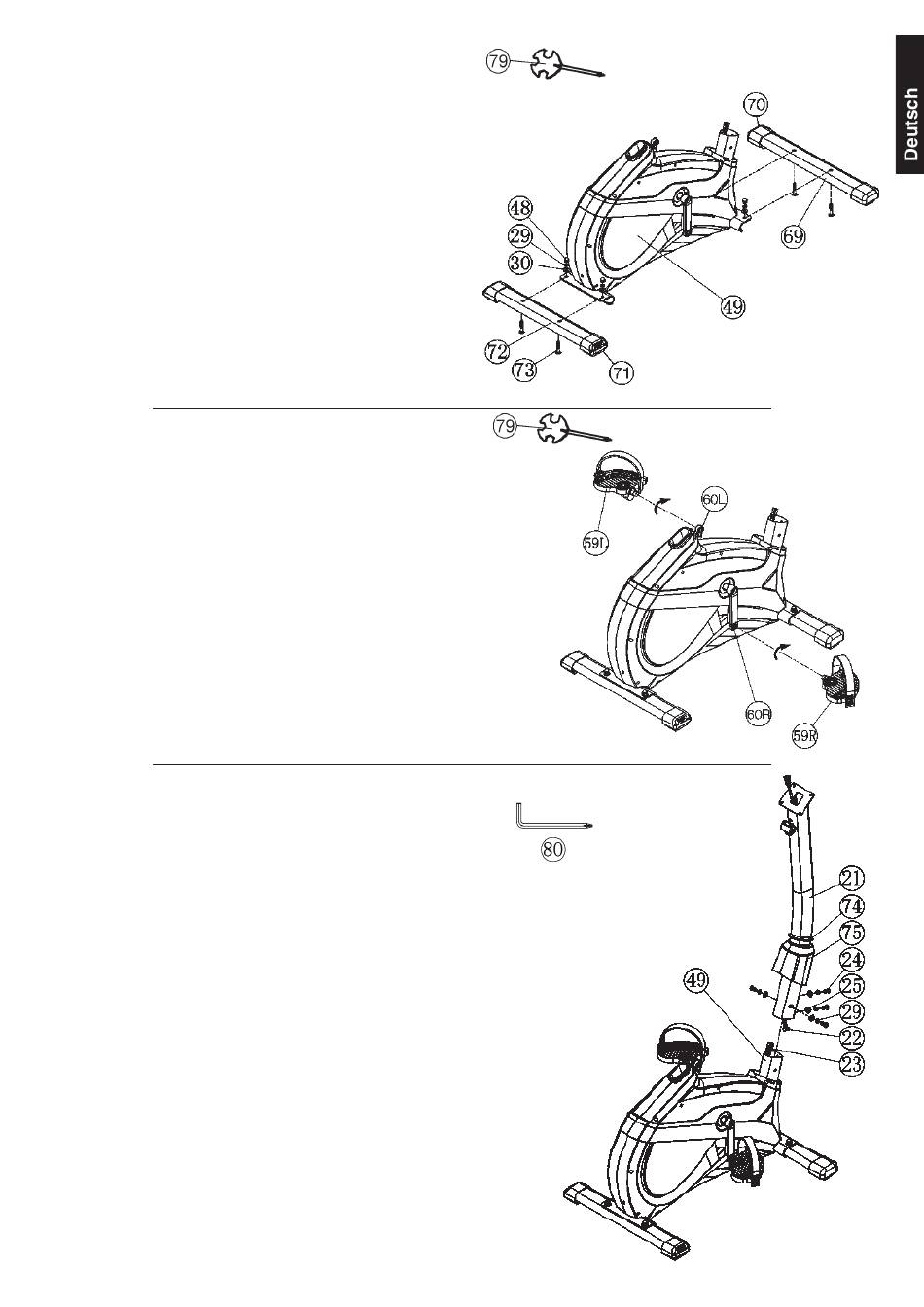

Schritt 1:
Montage des vorderen- und hinteren Fußes (69+72).
1. Führen Sie den vorderen Fuß (69), montiert mit den Fußabdeckungen mit
Transportrolleneinheiten (70) an den Grundrahmen (49) und schrauben
Sie diesen mittels der Schlossschrauben M8x45 (73), Unterlegscheiben
(30), Federringen (29) und Hutmuttern (48) fest.
2. Führen Sie den Hinteren Fuß (72) montiert mit Fußabdeckungen mit
Höhenverstellung (71) an den Grundrahmen (49) und schrauben Sie diesen
mittels der Schlossschrauben (73), Unterlegscheiben (30), Federringen
(29) und Hutmuttern (48) fest. (Die Höhenausgleichsschrauben an den
Fußkappen (71) sind zur Stabilisierung des Gerätes bei Unebenheiten
gedacht.)
Schritt 2:
Montage der Pedale (59L+59R).
1. Montieren Sie die Pedalsicherungsbänder an die entsprechenden
Pedalen (59L+59R). Die Pedalsicherungsbänder sind markiert mit „R"
für Rechts und „L" für Links.
2. Montieren Sie die Pedalen (59L+59R) an die Pedalarme (60L+60R). Die
Pedale sind markiert mit „R" für Rechts und „L" für Links.
(Achtung: Links und Rechts sind aus der Richtung zu sehen, wenn
man auf dem Gerät sitzt und trainiert. Die rechte Pedale (59R) muss im
Uhrzeigersinn und die linke Pedale (59L) entgegen dem Uhrzeigersinn
eingedreht werden.)
Schritt 3:
Montage des Lenkerstützrohres (21) am Grundrahmen (49).
1. Schieben Sie den Gummiring (74) und die Stützrohrverkleidung (75) auf
das Stützrohr (21) auf.
2. Führen Sie das Lenkerstützrohr (21) zur Aufnahme am Grundrahmen (49)
und verbinden Sie das Stellmotorkabel (23) mit dem Verbindungskabel
(22).
3. Schieben Sie das Lenkerstützrohr (21) in die entsprechende Aufnahme
am Grundrahmen (49) und befestigen Sie dieses mittels der Schrauben
M8x20 (24), den Federringen (29) und den gebogenen Unterlegscheiben
(25).
(Achtung: Beim Zusammenstecken der Rohre darauf achten, dass das
Kabel nicht eingequetscht wird.)
4. Positionieren Sie die Stützrohrverkleidung (75) über die Schraubenver-
bindung und anschließend den Gummiring (74).
3
