Onderhoud

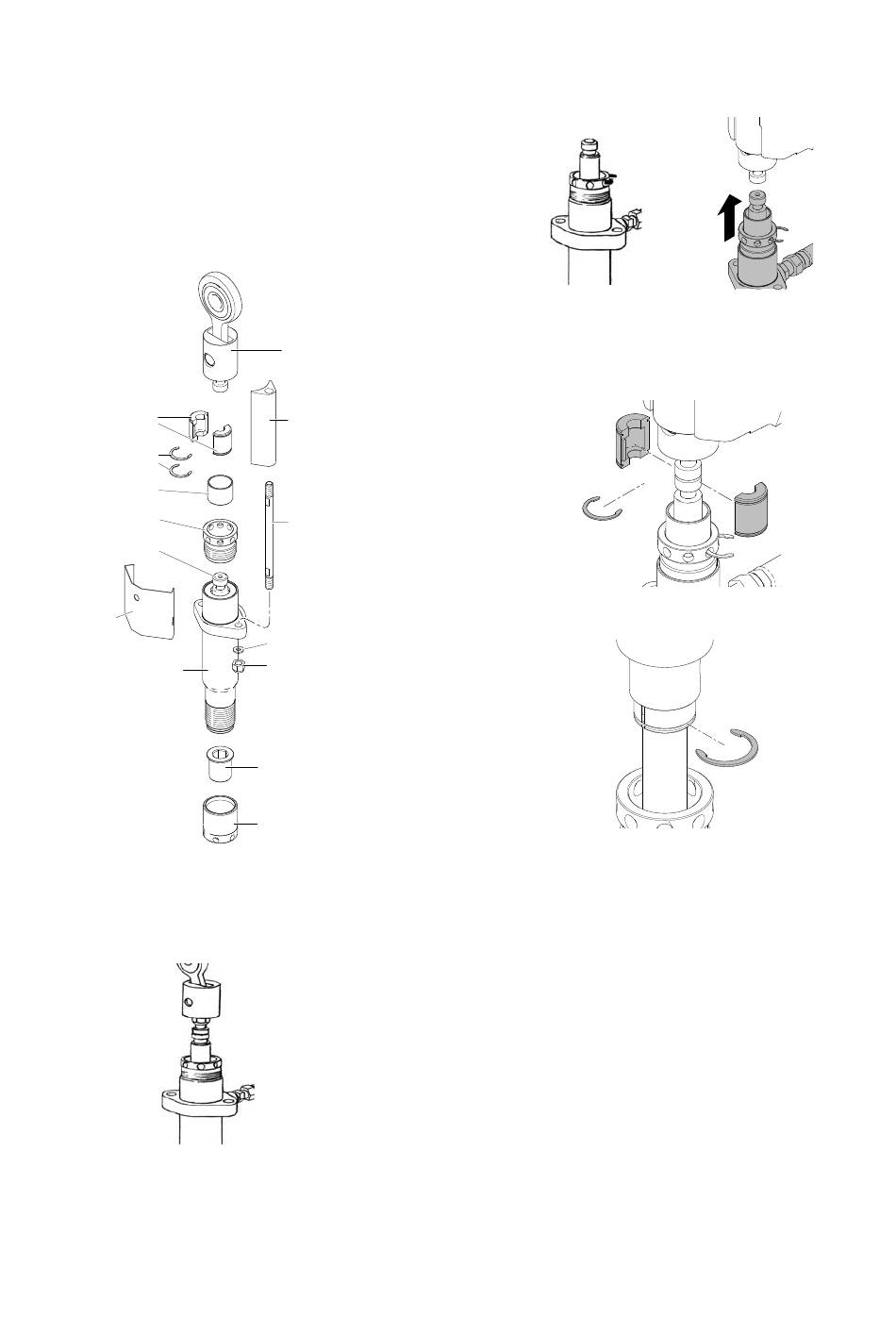

5. Verwijder twee borgringen (100), schuif de mof van
de koppeling naar beneden en verwijder beide
koppelingshelften. Zo wordt de vloeistofpomp
losgekoppeld van de verbindingsstang.
6. Koppel de hogedrukvloeistofleiding los van de pomp
met een dopsleutel van 7/8".
7. Schroef de twee borgmoeren van de trekstang
los met een moersleutel van 9/16".
8. Trek de pomp los van de trekstangen.
101
101
100
100
102
239
238
71
240
Vloeistofpomp opnieuw installeren
1. Draai de pakkingmoer los en verleng de zuigerstang
tot de hoogste positie.
12
282
104
103
69
18
249
ti15993b
253
ti15994a
2. Steek één van de borgringen door de pakkingmoer
en leg de mof er bovenop.
ti15995a
3. Bevestig de verbindingsstang aan de vloeistofpomp
door de koppelingshelften te installeren. Schuif de
mof over de koppelingshelften en bevestig deze met
een borgring.
4. Verwijder de borgring uit de pakkingmoer en steek
deze in de koppelingshelften.
5. Bevestig de vloeistofpompbehuizing aan de
trekstangen en schroef de borgmoeren met
sluitringen losjes vast.
6. Draai de borgmoeren van de trekstangen
gelijkmatig vast tot 40,67 newtonmeter (30 ft-lb).
OPMERKING: Nadat alle borgmoeren van de
trekstangen zijn vastgedraaid, moeten beide stangen de
montage en demontage van de koppeling gemakkelijk
toelaten. Als er sprake is van blokkeren: draai alle
borgmoeren van de stangen los en draai ze weer vast
om de uitlijning te verbeteren. Als de uitlijning niet goed
is, zullen de afdichting en pakkingen vroegtijdig verslijten.
7. Draai de pakkingmoer met de klok mee vast totdat
u weerstand op de pakkingen voelt. Draai hem nog
één keer volledig rond.
ti15996a
ti15997a
ti15998a
3A2292H
