1. Voorbereiding van het zwembad
1.1 Ruwbouw
1.1.1 Betonband

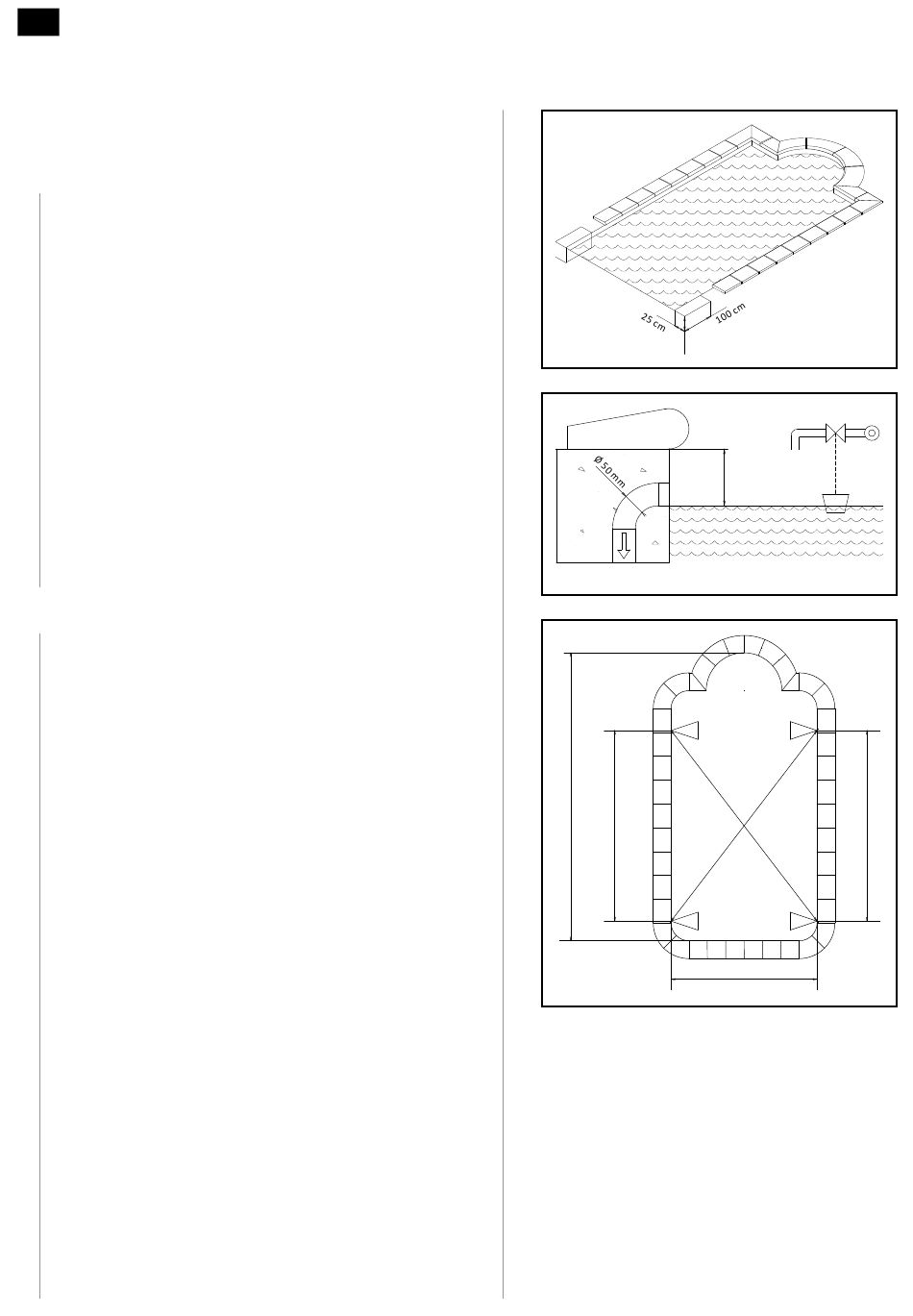

Afb. 1
Voorzie een band in beton met een dosis van 350
kg cement per m³ beton met afmetingen B 25 cm
x H 40 cm x L 100 cm van minimaal 0,10 m³ om de
oprolinrichting stabiel te kunnen bevestigen.
1.1.2 Overloop
Afb. 2
Voorzie een beheerinrichting voor het waterniveau
op - 12 cm van de effeningslaag met behulp van
een overloop van ø 50 mm, onafhankelijk van de
skimmers en met behulp van een automatische
vulling.
1.1.3 Skimmer
Plaats de skimmers in de mate van het mogelijk
op de breedtes van het zwembad en niet op de
lengtes om de verplaatsing van de afdekking te
vereenvoudigen.
1.2 Controle van de rechtstandigheid
Afb. 3
1.2.1 Om uw oprolinrichting loodrecht op de lengtes
van het zwembad te kunnen plaatsen, moet u de
diagonalen meten.
1.2.2 Breng
een
zwembadbekleding ter hoogte van de effeningslaag
tegenover de kabeluitgang.
1.2.3 Meet een precieze waarde 'A' van 1 m minder dan
de lengte van het zwembad en breng een markering
(2) aan ter hoogte van het uiteinde van A op de
zwembadbekleding.
1.2.4 Breng een markering (3) aan op de tegenoverliggende
lengte, tegenover (1).
1.2.5 Bepaal de waarde 'A' op basis van (3) om de
markering (4) aan te brengen.
1.2.6 Meet de afstand 'B1' tussen (1) en (4).
1.2.7 Meet de afstand 'B2' tussen (2) en (3).
1.2.8 Wanneer de waarden 'B1' en 'B2' gelijk zijn, gaat
u naar de volgende stap, anders moet u de locatie
van de markeringen (3) en (4) corrigeren en de
interventie herhalen totdat B1 = B2.
markering
(1)
aan
Installatiehandleiding van het automatische zwevende veiligheidsluik OPEN Solar Energy - 4/20
op
de
Afb. 1
40 cm
40cm
Afb. 2
4
B1
B1
L
A
A
3
Afb. 3
120 mm
120mm
2
B2
B2
A
A
1
I
l
