Modulebesturing
Verberg thumbnails Zie ook voor MCM-A00N:
Inhoudsopgave

Advertenties

De modulebesturing installeren
VOORZICHTIG
• De voedings- en communicatiedraad van
de modulebesturing en de voedingsdraad
van de DVM CHILLER moeten gescheiden
worden geïnstalleerd.
– Elektrische interferentie kan ertoe
leiden dat de modulebesturing niet
goed werkt.
• Zorg dat u de voedings- en
communicatiekabel door een
afschermbuis aansluit omdat de kabel
aan een buitenruimte wordt blootgesteld.
• Houd rekening met de grootte van
de draadopening wanneer u de
modulebesturing op de muur installeert.
Selecteer een draad met de juiste dikte.
• Draad voor voeding en communicatie
van de modulebesturing:
– Als u de modulebesturing installeert
door deze in de muur in te bouwen,
installeer deze dan volgens de
specificatie van de kabel van de
U-klem.
– Als u de modulebesturing met
twee stukken PVC-draad installeert,
verwijder dan 30 cm van de mantel
van de kabel en installeer deze
alleen met de twee stukken draad.
(Aanbevolen specificatie: AWG20)
8 Nederlands
SOL MODULE CONTROLLER_IM_05747A-00_NL.indd 8

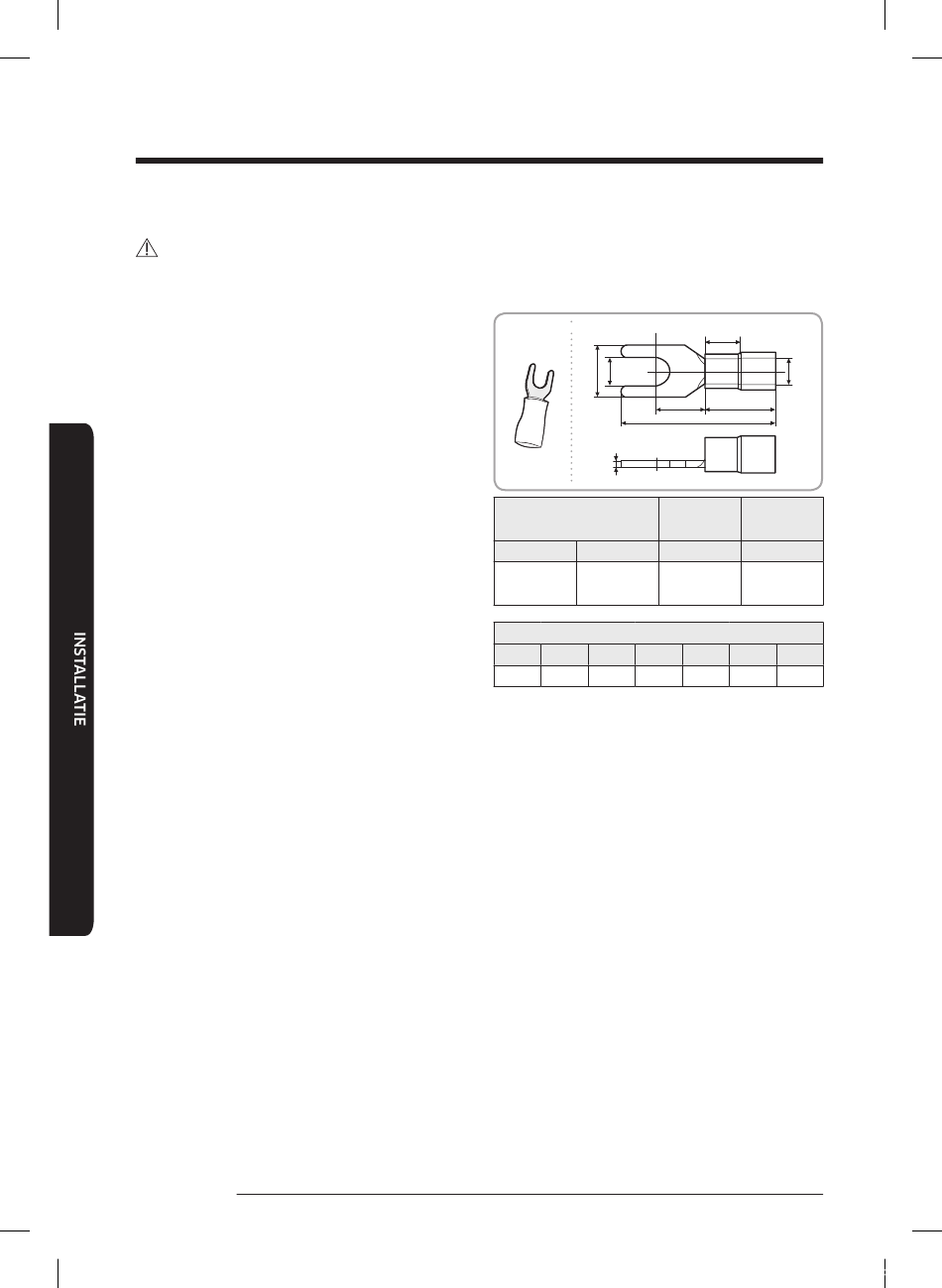

• Specificatie van de gecomprimeerde
U-klem om de printplaat van de
modulebesturing aan te sluiten
W
Tap
t
Draadbereik voor
Nominale
aansluiting
2
AWG
mm
0,25 tot
22 tot 16
1,65
Basisgrootte (mm)
t
ØD
G
E
0,7
3,8
10,0
4,5
※ D e maximale draadlengte voor voeding
en communicatie: 200 m
• Haal de bevestigingsschroeven naar de
printplaatklem aan met minder koppel
dan 6 N·cm.
• Als de schroeven met te veel kracht
worden aangehaald, raakt de
schroefdraad beschadigd.
E
D
Ø
F
G
L
Tapmaat
grootte
2
mm
mm
1,5
3
F
W
L
6,5
6,0
21,2
