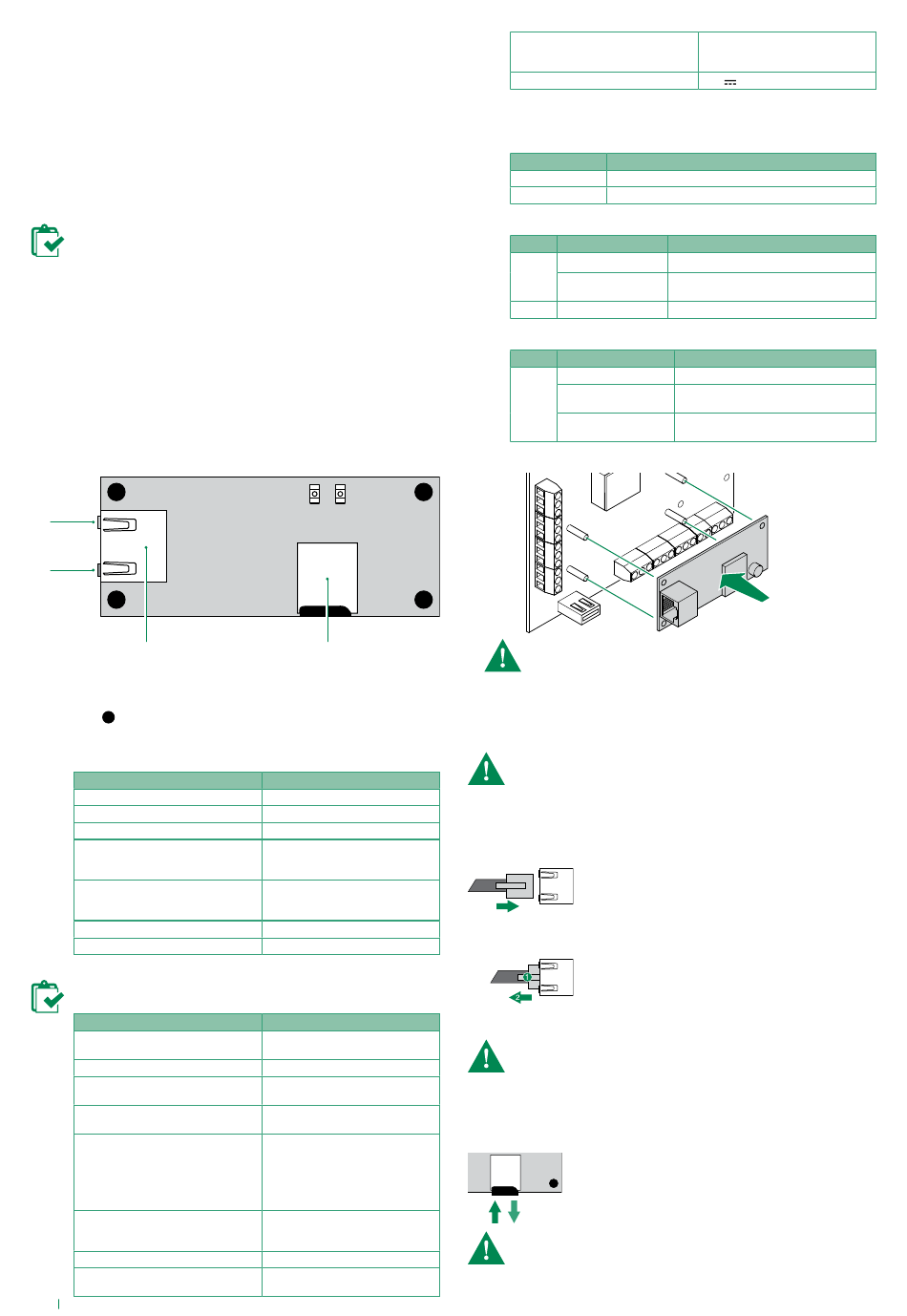

3.4.5 Uitbreidingsmodule Ethernet TCP/ IP
(art. VEDOIP)
Ondersteunt de netwerkverbinding van de alarmcentrale. Maakt het
mogelijk dat een bevoegde gebruiker lokaal of op afstand toegang
tot de centrale krijgt. Zodra de gebruiker verbinding met de centrale
heeft gemaakt, kan hij de zones waartoe hij bevoegd is geheel
of gedeeltelijk in- en uitschakelen en de status van alle ingangen
controleren.
Beschikt over insteekconnector voor eenvoudige montage.
Vereist verbinding met een LAN-netwerk met standaard Ethernet
10BASE-T IPv4
Het art. VEDOIP voldoet aan de normen EN50131-1,
EN50131-3, EN50136-2
FUNCTIES TCP/IP-MODULE
•
Ethernet-interface.
•
Transmissie van gebeurtenissen in formaat contact-ID en SIA
(niveau 1) over TCP-IP (ondersteunt het protocol SIA-DC-09)
•
Programmering en bewaking van de centrale via LAN via Safe
Manager
•
Programmering en bewaking van de centrale via Internet via
Safe Manager
•
Beheer van de centrale via Internet via App Vedo
•
Melding gebeurtenissen via e-mail en op App via meldingen
•
Meldingen
via
email
gebeurtenissen met beelden
1
1
2
2
3
1. Gele LED connector RJ45
2. Groene LED connector RJ45
3. Netwerkconnector RJ45
4. Behuizing Micro SD-geheugen
Gaten voor bevestiging van de VEDOIP-module aan de kaart van de centrale
art. PCBVEDO10, art. PCBVEDO34, art. PCBVEDO68, Art. PCBVEDO200
TECHNISCHE SPECIFICATIES
Naam van de fabrikant / leverancier Comelit Group S.p.A.
Afmetingen (l x h x d) 75 x 31 x 33 mm
Opname (min./max.)
Bedrijfstemperatuur en
vochtigheidswaarde voor bedrijf
Gecertificeerde veiligheidsklasse 2 volgens EN50131-1*
* Met inachtneming van de eventuele configuratie- en installatie-aanwijzingen
SPECIFICATIES TWEEDE NORM EN50136-2
Type alarmoverdrachtsystemen
waarvoor het apparaat geschikt is
Type interface Uitbreiding van de centrale
Bedrijfsmodus opslag en gebeurtenis /
overdracht gebeurtenis (pass-through)
Benodigde tijd voor het genereren en/of
overdragen van alarmberichten
Benodigde tijd voor detectie en
presentatie van storingen
Signaleringsmethode storingen aan het
alarmsysteem
Instructies voor kalibratie
Delen van de verbindingen voor
gegevensoverdracht
20
van
alarmen/storingen/sabotage/
D2
D1
4
Kenmerken Waarde
Gewicht 18 g
55mA
Gemiddeld stroomverbruik in 1 uur:
VEDOIP 55mAh
-10° / + 55° met droge hitte
-10° / + 40°C met max. + 93% RH (niet
gecondenseerd)
Milieuklasse II volgens EN50131-1
Kenmerken Waarde
SP4 volgens EN50131-1
overdracht gebeurtenis (pass-through)
e-mail: 4 sec zonder beeld / 35 sec
met beeld
Afwezigheid link: 10 sec.
Afwezigheid internet: 120 sec.
Storing SD: 10 sec.
Storing ondervraging DDNS: 35 sec.
Storing verbinding SMTP-server: na
76 minuten
Verzending van een waarschuwing
mislukt: periodiek of bij een
gebeurtenis
Kalibratie niet nodig
Standard Ethernet 10BASE-T IPv4
Geboden niveau
veiligheidssignaleringen
Werkingsbereik spanningen 3,3V
BETEKENIS VAN DE LEDS VAN DE IP-MODULE
Betekenis van de LEDS van de netwerkconnector RJ45
Naam
Functie
Gele LED ON
link OK
Groene led ON
ACT
Betekenis van de led's op de IP-module (normale werking)
Naam
Status
langzaam knipperend
D1
snel knipperend
D2
knipperend
Betekenis van de led's op de IP-module (fase programma bijwerken)
Naam
Status
D1+D2 vast brandend
D1 knipperend + D2
D1+D2
omgekeerd knipperend
D1 vast brandend + D2
knipperend
DE TCP/IP-MODULE MONTEREN
Zorg ervoor dat de voeding naar de kaart waarop u de
module wilt monteren is uitgeschakeld.
„ Plaats de kunststof afstandhouders in de daarvoor bestemde
openingen. Voer zoveel druk uit dat de afstandhouders zich in
de TCP/IP-uitbreidingskaart vastklemmen.
INSTEKEN VAN CONNECTOR RJ45
Om te kunnen worden gebruikt moet de IP-module, na op de
kaart van de centrale te zijn gemonteerd, worden aangesloten
op een compatibele hub Standard Ethernet 10BASE-T of op
een switch met analoge kenmerken, waardoor hij kan worden
aangesloten op een datanetwerk. Zie voor meer gedetailleerde
informatie hierover paragraaf "5.9: kabel voor aansluiting op
een datanetwerk" op pag. 62
„ De kabel moet volledig worden ingevoerd (totdat
u een klik hoort) in de enige connector van de IP-
communicatiemodule die toegankelijk is, met het
lipje richting de voorkant van de centrale behuizing.
INSTEKEN VAN CONNECTOR RJ45
„ Druk op het lipje (1) van de connector en verwijder
hem van de module (2).
DE MICROSD-GEHEUGENKAART INVOEREN
De IP-communicatiemodule biedt plaats aan een MicroSD-
geheugenkaart van 4GB.
„ Plaats de kaart in de connector (zorg ervoor dat de goudkleurige
contacten niet zichtbaar zijn) en duw de kaart volledig naar
binnen.
DE MICROSD-GEHEUGENKAART VERWIJDEREN
D2
D1
1. Duw de geheugenkaart volledig in de connector
2. Laat de kaart los: de kaart komt naar buiten zodat
deze kan worden vastgepakt.
1
2
Om de SD van de ethernet-uitbreiding te verwijderen
moet de uitbreiding worden uitgeschakeld. Probeer nooit
de voeding naar de centrale te onderbreken terwijl de
ethernet-uitbreiding ingeschakeld is.
IP-protocollen beveiliging van de
informatie en beveiliging tegen
overschrijving
± 2%
Functie
module werkt correct
de module werkt, maar de SD-geheugenkaart
ontbreekt of is defect
bevestiging van communicatie met de centrale
Functie
Update wordt uitgevoerd
MicroSD-kaart ontbreekt
Op de MicroSD-kaart ontbreekt een bestand
dat vereist is voor een correcte werking
