4.
Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
bovenste handgreep
2
hendelschakelaar
3
motor
4
kabelclip
5
kabelhouder
5.
Montage

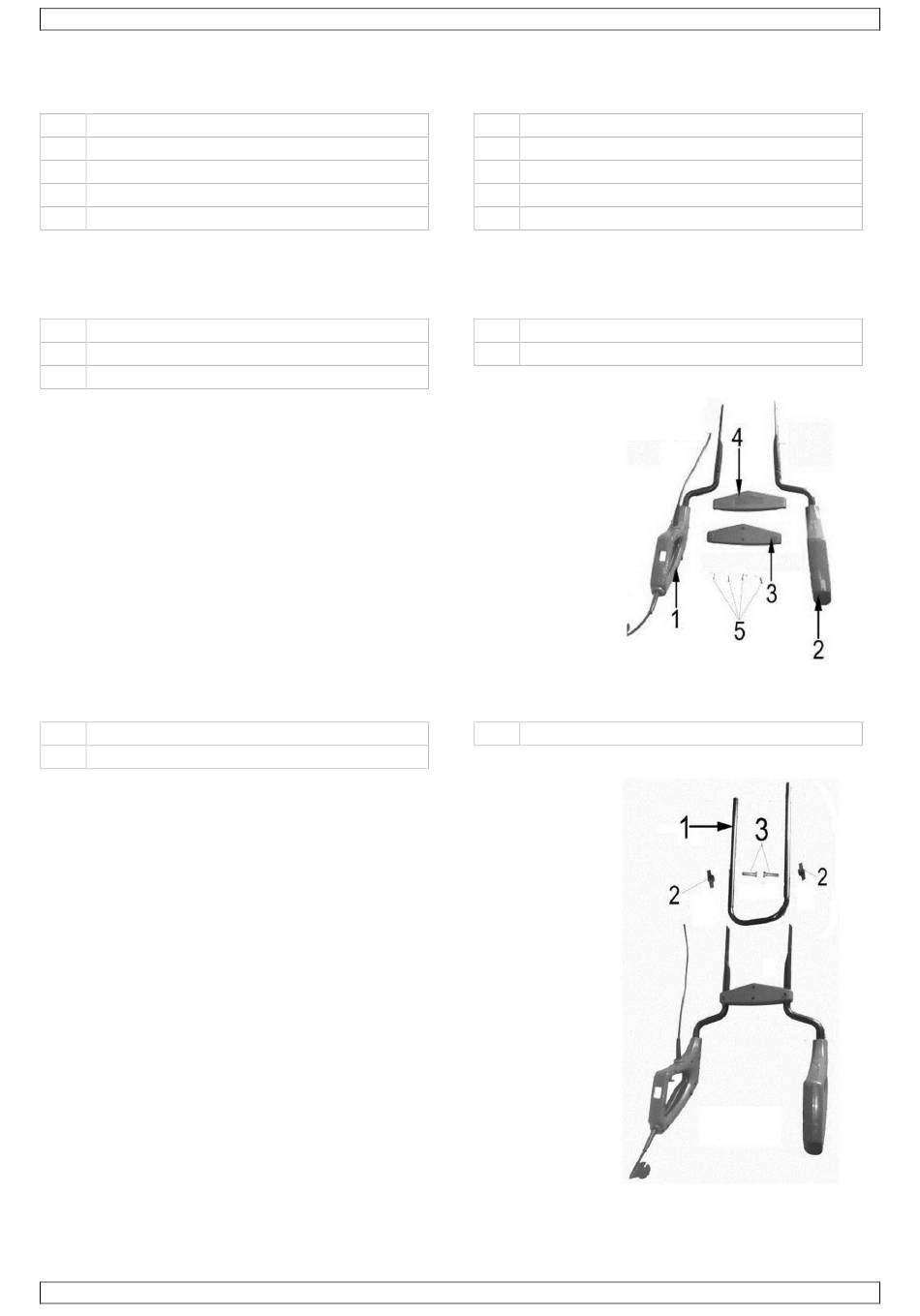

5.1
Dwarsplaat
1
rechter handgreep
2
linker handgreep
3
onderste dwarsplaat
1. Monteer de onderste en bovenste dwarsplaten op de linker-en
rechterhandgrepen.
2. Bevestig met de montageschroeven
5.2
Bovenframe
1
bovenframe
2
vleugelmoeren
1. Monteer de handgreep op het bovenframe.
2. Bevestig met de vleugelmoeren en bouten.
V. 01 – 20/09/2016
VL1200
6
bout
7
vleugelmoer
8
onderste handgreep
9
beschermkap
10
freesmessen
4
bovenste dwarsplaat
5
schroeven
3
bouten
10
©Velleman nv
