Bediening

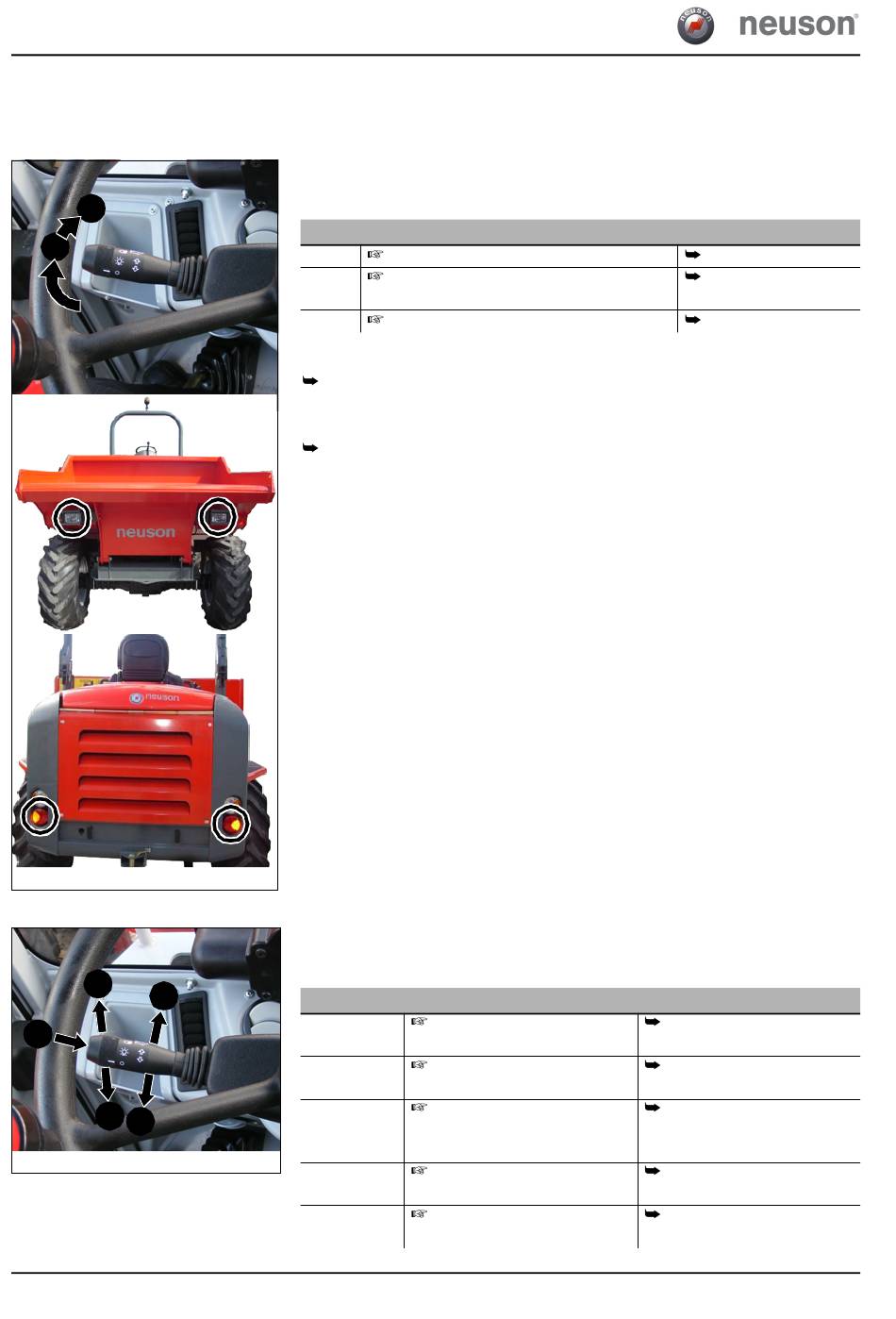

3.13 Lichtinstallatie
Straatverlichting
2
1
afb. 48: Straatverlichting
Multifunctionele hendel
A
V
H
B
Z
afb. 49: Multifunctionele hendel
3-28
Tijdens het rijden op de openbare weg of op openbaar terrein etc. moet de lichtinstallatie
ingeschakeld worden! Deze wordt door de draaischakelaar 21 bediend.
Straatverlichting
AAN
Draaischakelaar 21 in de eerste stand draaien
Draaischakelaar 21 in de tweede stand
AAN
draaien
UIT
Draaischakelaar 21 naar voren draaien
Stand 1:
Op de dumper is voor en achter het breedtelicht in bedrijf.
Stand 2:
Het dimlicht op de dumper is ingeschakeld.
21Met de hendel aan het stuurwiel kunnen de claxon, de richtingaanwijzers en het groot
licht van de machine bediend worden.
Lichtschakelaar
Richtingaanw
Hendel 21 naar achteren Z
ijzer links
trekken
Richtingaanw
Hendel 21 naar voren V
ijzer rechts
schuiven
Hendel 21 naar boven A trekken
Lichtclaxon
Groot licht
Hendel 21 naar beneden B
aan
indrukken
Hendel 21 naar het midden E
Claxon
duwen
Breedtelicht aan
Dimlicht aan
Verlichting uit
Knipperlichten links knipperen
Knipperlichten rechts
knipperen
Groot licht aan, zolang de
hendel naar boven is
getrokken
Groot licht aan
Claxonsignaal weerklinkt
HA 6001/9001/10001 Nl - Editie 2.0 * * 6001b330.fm
