10 Onderhoud
10.1 Algemene veiligheidsinstructies
!
GEVAAR
Elektrische stroom!
Levensgevaar door elektrische schokken.
• Onderhoudswerkzaamheden aan het product (HK25-C en
HKM25-C) mogen alleen worden uitgevoerd als de voeding is
uitgeschakeld.
!
WAARSCHUWING
Hete oppervlakken!
Ernstige verbrandingen mogelijk.
• Houd geen leidingen of onderdelen vast terwijl de eenheid in
werking is.
• Laat het product (HK25-C en HKM25-C) afkoelen voordat u
onderhoud, reiniging of reparaties uitvoert.
• Draag hittebestendige handschoenen bij werkzaamheden aan
hete componenten.
10.2 Jaarlijkse onderhoudsintervallen
Algemene visuele inspectie
• Controleer het product op lekken en haal de verbindingen met
vlakke afdichtingen aan of vervang de afdichtingen.
Functionele controle
• Controleer de juiste inregeling en de werkings- en prestatiepa-
rameters.
• Vraag gebruikers naar eventuele afwijkingen.
Kogelkranen
• Controleer of afsluit- en kogelkranen vrij kunnen bewegen.
Pomp
• Let op het geluid van de pomp.
Servomotor
• Controleer de servomotor op werking.
Controles na onderhoudswerkzaamheden
• Controleer of alle losgedraaide schroefverbindingen weer zijn
vastgezet en haal ze zo nodig weer aan.
• Verwijder alle gebruikte gereedschappen, materialen en andere
apparatuur uit het werkgebied.
• Vul en ontlucht het systeem.
10.3 Vervanging van slijtageonderdelen
Houd er rekening mee dat het product onderdelen bevat die bij
normaal gebruik aan slijtage onderhevig zijn, ook indien zij op de
juiste wijze onderhouden en gerepareerd zijn.
Dit geldt in het bijzonder voor mechanische onderdelen en delen
die met water een stoom in contact komen, zoals slangen, afdich-
tingen, kleppen, enz.
Gezien hun aard kunnen gebreken als gevolg van slijtage niet als
fout worden beschouwd en worden daarom niet door enige ga-
rantie gedekt. Deze gebreken en storingen mogen echter uitslui-
tend door opgeleid vakpersoneel worden verholpen.
Neem hiervoor contact op met uw vakhandelaar.
10.4 Circulatiepomp demonteren
1. Onderbreek de voeding en beveilig deze tegen opnieuw in-
schakelen.
2. De voorschaal van de pompgroep demonteren.
3. Alle kogelkranen sluiten door de handgreep van de thermome-
ter te draaien.
4. Demonteer de handgrepen van de thermometer.
FlowBox-Cooling-IM-DE-W-NL-10.24-Rev.0 | Artikelnummer 10088552
5. Demonteer de servomotor van de 3-wegmenger.
6. Demonteer de koude-isolatieschaal gedeeltelijk. De gemar-
keerde segmenten kunnen, zoals hieronder afgebeeld, gemon-
teerd blijven.
7. Koppel de stekker van de circulatiepomp los.
!
WAARSCHUWING
Heet water!
Ernstige brandwonden mogelijk.
• Laat het product (HK25-C en HKM25-C) afkoelen voordat u
onderhouds-, reinigings- of reparatiewerkzaam heden uitvoert.
• Bij het legen van het product (HK25-C en HKM25-C) niet in het
hete water grijpen.

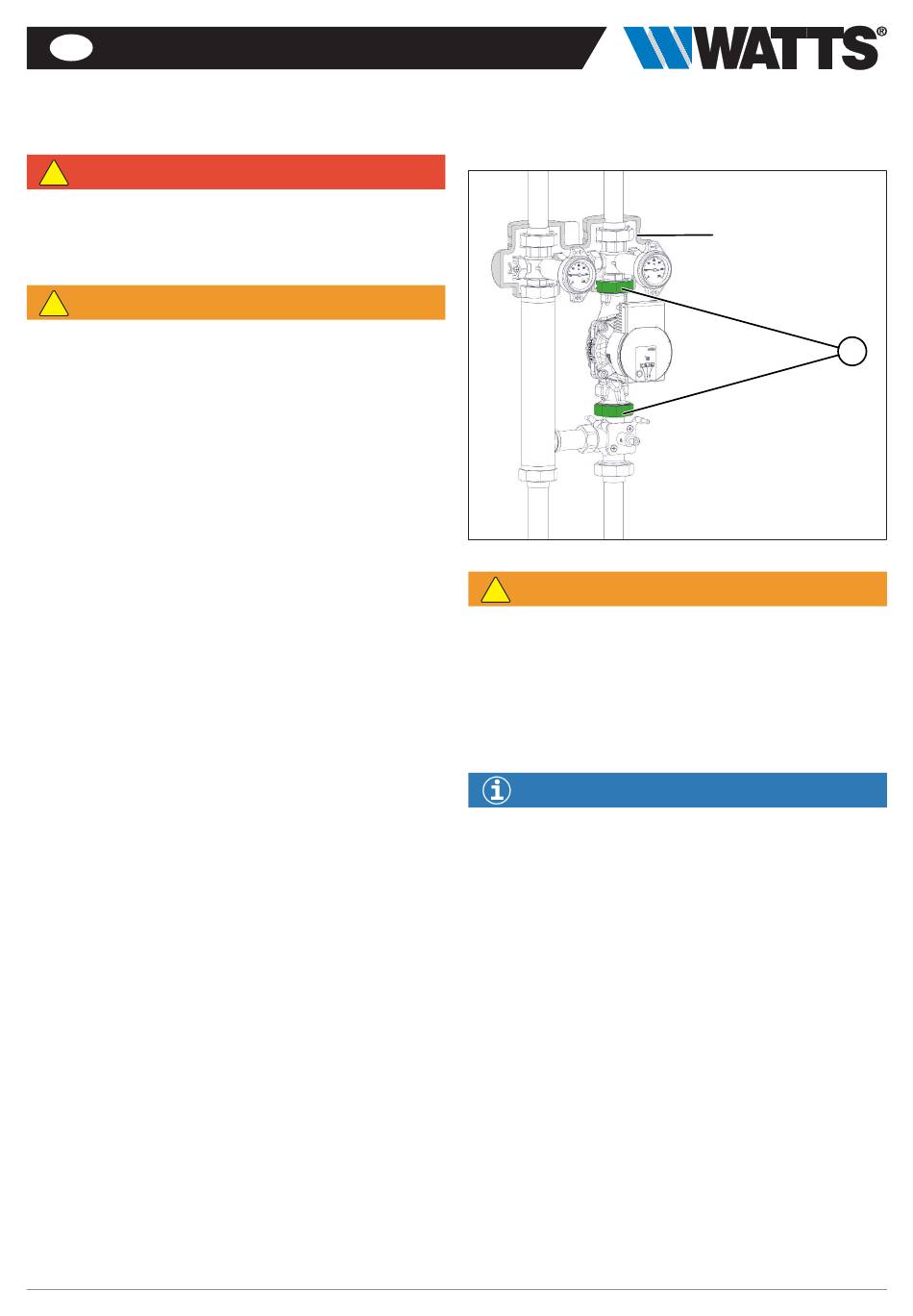

8. Draai de wartelmoeren (X) los en demonteer de circulatiepomp.
10.5 Circulatiepomp monteren
AANWIJZING
Materiële schade en rendementsverlies door condensatiewater!
• Vervang de circulatiepomp alleen door hetzelfde pompmodel.
ü De vervangende circulatiepomp moet identiek zijn aan het
door de fabrikant geïnstalleerde model.
1. Vervang afdichtingen op de schroefverbindingen.
2. Plaats de circulatiepomp en draai de wartelmoeren (X) vast.
Neem de aanhaalmomenten van de schroefverbindingen in
acht.
Aanhaalmomenten voor pompgroepen DN25
• Pomp -G 1½, AFM 34/2-afdichtingen: 130 Nm.
• Pomp -G 1½, EPDM-afdichtingen: 30-40 Nm.
3. Steek de stekker van de circulatiepomp erin.
4. Open de kogelkraan onder de circulatiepomp langzaam.
5. Monteer de koude-isolatieschaal opnieuw, zodat er geen sple-
ten ontstaan tussen de afzonderlijke segmenten van de koude-
isolatieschaal.
6. Open langzaam de kogelkranen door aan de handgreep van
de thermometer te draaien.
7. Breng de pompgroep langzaam onder druk en ontlucht het
systeem indien nodig.
8. Controleer de pompgroep op lekkage.
9. Herstel de voeding naar de pompgroep.
10. Monteer de voorschaal van de pompgroep.
Binnenste XPE-koude-
isolatieschaal
X
9
