Utilisation
Utilisation
Nous vous remercions d'avoir acheté notre Testboy
Cet adaptateur de mesure est un accessoire à utiliser sur les autres appareils de mesure et de contrôle Testboy, p. ex. pour procé-
der à des contrôles de sécurité et de fonctionnement au moyen d'un testeur d'installations. Cet adaptateur est prévu pour le con-
trôle des EVSE de mode 3 avec connecteur de type 2.
Grâce à son boîtier robuste, le Testboy
L'affichage LED du Testboy TV 910 fournit des valeurs indicatives et non des valeurs de mesure.
Utilisez ici plutôt un outil de mesure adéquat !
Consignes de sécurité
Vous avez choisi un appareil garantissant une sécurité élevée. Pour garantir une utilisation sans risque et correcte, il est indispen-
sable d'avoir lu l'intégralité du présent mode d'emploi avant la première utilisation.

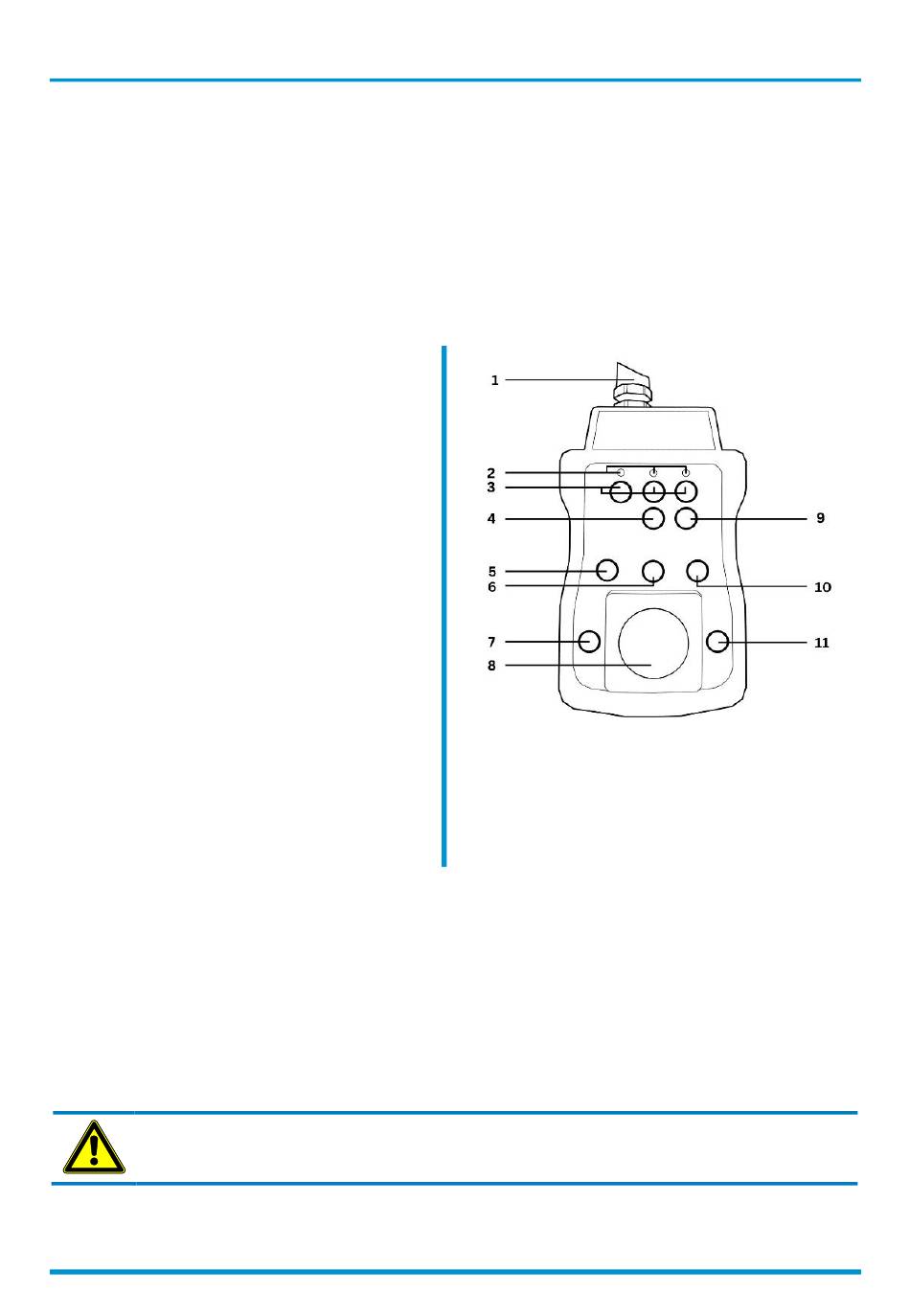

1) Connecteur de type 2
2) Affichage de la phase
3) Prises banane pour les phases L1, L2 et L3
4) Prise banane pour PE
5) Sélecteur rotatif « CP-State »
6) Sélecteur rotatif « Phase »
7) Bouton « CP-State E » (simulation de défail-
lance)
8) Prise
9) Prise banane pour N
10) Sélecteur rotatif « PP-State »
11) Bouton « PE (simulation de défaillance) »
Les précautions de sécurité suivantes s'appliquent :
|
Si l'affichage d'une ou plusieurs fonctions est
défaillant,
l'appareil ne peut plus être utilisé et doit être
contrôlé par un spécialiste.
Évitez tout contact avec les prises banane (3, 4,
|
5, 11) ! (cf. représentation)
|
L'appareil ne peut pas être utilisé dans un envi-
ronnement humide !
Conserver toujours l'appareil dans un endroit sec
|
et propre. Le boîtier ne peut être nettoyé qu'au
moyen d'un chiffon humide.
|
Les différents signaux affichés par le testeur de
tension ne peuvent pas être utilisés pour la me-
sure.
Fonction
L'appareil simule le raccordement d'un véhicule électrique et offre la possibilité de simuler différents états de chargement. Le TV
910 offre ainsi différents points de mesure et de prélèvement. Branchez le connecteur de type 2 sur une colonne de charge pour
allumer l'appareil. Lorsque la colonne de charge est active, les LED indiquent la/les phase(s). Le sélecteur rotatif « CP-State »
(Control Pilot Resistance) permet de simuler les différents états de chargement. Les prises banane offrent différentes possibilités
de mesure avec différents câbles de mesure. D'autres appareils de mesure peuvent également être raccordés à la prise. Les
phases peuvent être modifiées au moyen du sélecteur rotatif correspondant. L'interrupteur « PP-State » (Proximity Pilot Resis-
tance) permet de simuler un câble (N.C., 13 A, 20 A, 32 A, 63 A peuvent être sélectionnés).
Les boutons « CP-State E » et « PE (simulation de défaillance) » permettent de simuler des états d'erreur, tels qu'une rupture du
conducteur PE.
AVERTISSEMENT
La prise permet une charge de max. 5 A ! Il est également interdit de basculer entre les phases en charge !
18
®
TV 910, un adaptateur EVSE (Electric Vehicle Supply Equipement).
TV 910 peut être utilisé dans des conditions difficiles.
®
®
Testboy
TV 900
