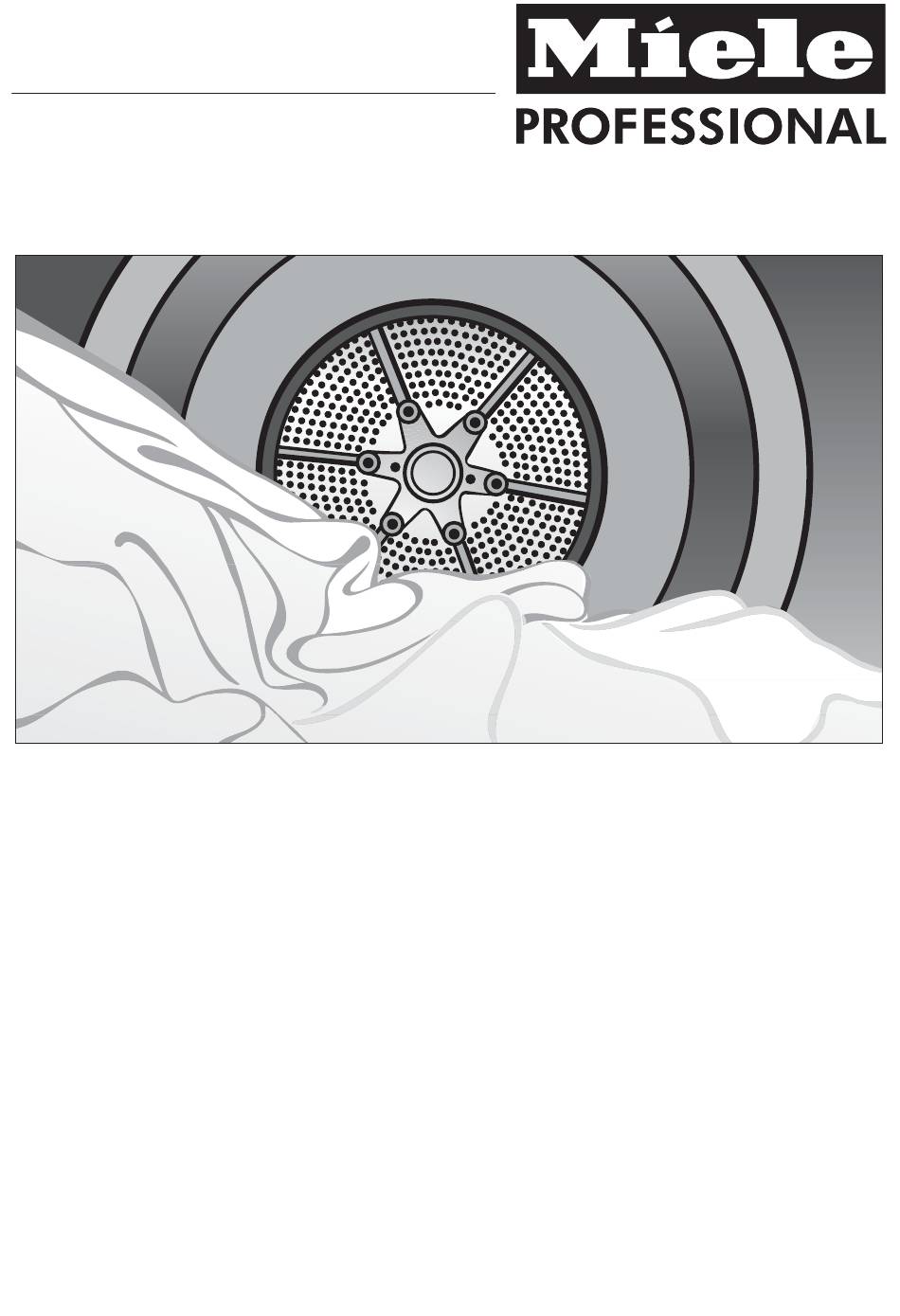

Gebruiksaanwijzing en
opstellingsinstructies

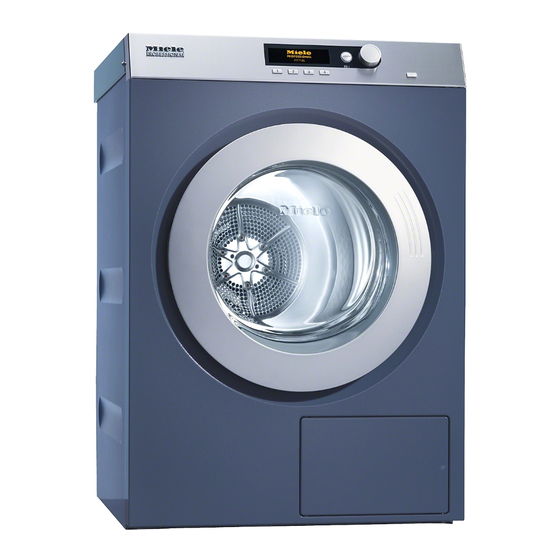

Droogautomaat
PT 7186 Vario XL
Elektrisch
nl - NL
Lees beslist de gebruiksaanwijzing en de
opstellingsinstructies voordat u uw apparaat
plaatst, installeert en in gebruik neemt.
Dat is veiliger voor uzelf en u voorkomt
M.-Nr. 07 514 572
schade aan uw apparaat.

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Miele professional PT 7186 Vario XL

  • Pagina 1 Gebruiksaanwijzing en opstellingsinstructies Droogautomaat PT 7186 Vario XL Elektrisch nl - NL Lees beslist de gebruiksaanwijzing en de opstellingsinstructies voordat u uw apparaat plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt M.-Nr. 07 514 572...
  • Pagina 2: Een Bijdrage Aan De Bescherming Van Het Milieu

    Een bijdrage aan de bescherming van het milieu Het verpakkingsmateriaal Het afgedankte apparaat moet tot die tijd buiten het bereik van kinderen wor- De verpakking beschermt het apparaat den opgeslagen. tegen transportschade. Het verpak- kingsmateriaal is uitgekozen met het Energie besparen oog op een zo gering mogelijke belas- ting van het milieu en de mogelijkheden Zo kunt u de droogtijd verkorten en het...
  • Pagina 3: Inhoudsopgave

    Inhoud Een bijdrage aan de bescherming van het milieu......2 Veiligheidsinstructies en waarschuwingen......5 Bediening .
  • Pagina 4 Inhoud Nuttige tips ............35 Nuttige tips.
  • Pagina 5: Veiligheidsinstructies En Waarschuwingen

    Veiligheidsinstructies en waarschuwingen Lees beslist deze gebruiksaanwijzing. De droogautomaat voldoet aan de geldende veiligheidsvoor- schriften. Onjuist gebruik echter kan persoonlijk letsel of bescha- diging van het apparaat tot gevolg hebben. Lees de gebruiksaanwijzing voordat u uw droogautomaat voor het eerst gebruikt. Dat is veiliger voor uzelf en u voorkomt schade aan het apparaat.
  • Pagina 6 Veiligheidsinstructies en waarschuwingen De droogautomaat mag niet buiten worden gebruikt. Dit apparaat mag alleen worden gebruikt door personen die in staat zijn het apparaat veilig te bedienen en die volledig op de hoogte zijn van de inhoud van de gebruiksaanwijzing! Houd kinderen onder acht jaar op een afstand, tenzij u voortdu- rend toezicht houdt.
  • Pagina 7 Veiligheidsinstructies en waarschuwingen Technische veiligheid Controleer de droogautomaat voordat u het installeert en in ge- bruik neemt op zichtbare schade. Een beschadigd apparaat mag niet worden geïnstalleerd en gebruikt. Voer geen aanpassingen aan de droogautomaat uit die niet uit- drukkelijk door Miele zijn toegestaan. De elektrische veiligheid van het apparaat is alleen gewaarborgd als het wordt aangesloten op een aardingssysteem dat volgens de voorschriften is geïnstalleerd.
  • Pagina 8 Veiligheidsinstructies en waarschuwingen Als het apparaat niet tijdig en volgens de voorschriften wordt on- derhouden, kunnen de prestaties ervan afnemen. Bovendien kunnen er functiestoringen optreden en kunnen er brandgevaarlijke situaties ontstaan. Bij reinigings- of onderhoudswerkzaamheden moet het apparaat altijd spanningsvrij worden gemaakt. Dit kan op de volgende manie- ren: –...
  • Pagina 9 Veiligheidsinstructies en waarschuwingen Veilig gebruik Leun nooit op de deur. Het apparaat zou kunnen kantelen. U kunt zich daarbij verwonden. Sluit de deur nadat u de droogautomaat heeft gebruikt. Zo voor- komt u dat: – kinderen zich in de automaat opsluiten of voorwerpen erin ver- stoppen.
  • Pagina 10 Veiligheidsinstructies en waarschuwingen Controleer regelmatig alle onderdelen van het afvoerkanaal (zoals de buis door de muur, het buitenrooster en de bochten) op luchtdoorlatendheid. Hier kunnen pluizen worden afgezet die de luchtstroom kunnen belemmeren. Als u een reeds eerder gebruikt afvoerkanaal wilt gebruiken, contro- leer dan of dat in orde is, voordat de droogautomaat wordt aange- sloten.
  • Pagina 11 Veiligheidsinstructies en waarschuwingen De pluizenzeef moet regelmatig worden gereinigd! De droogautomaat mag niet zonder pluizenzeef of met een be- schadigde zeef worden gebruikt. Er kunnen anders functiestoringen optreden. Pluizen verstoppen de luchtweg, de verwarming en de afvoerlei- ding. Brandgevaar! Schakel de droogautomaat onmiddellijk uit en vervang de bescha- digde pluizenzeef.
  • Pagina 12 Veiligheidsinstructies en waarschuwingen In verband met brandgevaar mag u wasgoed niet drogen als het: – niet gewassen is. – niet voldoende gereinigd is en olie-, vet- of vergelijkbare verontrei- nigingen heeft (zoals keukentextiel en wasgoed met cosmeticaresten, spijsolie-, olie-, vet- en crèmeresten). Als het wasgoed onvoldoende gereinigd is, bestaat het gevaar dat het textiel vanzelf ontbrandt, zelfs nog na afloop van het droogproces en buiten de droogautomaat.
  • Pagina 13 Veiligheidsinstructies en waarschuwingen In verband met brandgevaar mag onderstaand wasgoed niet worden gedroogd: – wasgoed dat met industriële chemicaliën is gereinigd (bijvoor- beeld in een chemische reiniging). – wasgoed dat voor een groot deel bestaat uit (schuim-) rubberen of rubberachtige stoffen. Dat zijn bijvoorbeeld latexproducten, douchekapjes, waterdicht textiel, gegomde artikelen en kleding, alsmede kussens met schuimrubbervlokken.
  • Pagina 14 Veiligheidsinstructies en waarschuwingen Bewaar en gebruik in de buurt van de automaat geen benzine, petroleum of andere licht ontvlambare stoffen. Er bestaat brand- en explosiegevaar! Zorg voor de toevoer van schone, frisse lucht. De lucht mag geen chloor-, fluor- of andere oplosmiddeldampen bevatten. Brandge- vaar! Voor roestvrijstalen onderdelen geldt: Roestvrijstalen oppervlakken mogen niet in aanraking komen met...
  • Pagina 15: Bediening

    Bediening Bedieningspaneel a Display Een uitgebreide toelichting vindt u op de volgende bladzijden. b Keuzetoetsen Met deze toetsen kunt u rechtstreeks een programma kiezen. U kunt de toetsen ook voor uw favoriete programma's gebruiken. c Toets Start d Optische interface PC De optische interface gebruikt Miele voor servicedoeleinden.
  • Pagina 16: Principe Display

    Bediening Principe display Startmenu Witte/Bonte was Programmakeuze ... Kreukherstellend Instellingen F ... Finish wol 10:00 Strijken In het display verschijnt het startmenu met vier favoriete pro- gramma's (die kunnen worden gewijzigd). De functie Pro- grammakeuze is gemarkeerd. Programmaschakelaar (duo-knop) Als u aan de programmaschakelaar draait, markeert u een andere functie in het display.
  • Pagina 17: Programmakeuze

    Bediening Menu "Programmakeuze" Programma- Terug A keuze Witte/Bonte was Kreukherstellend Fijne was Met de programmaschakelaar kunt u alle beschikbare pro- gramma's selecteren. De markering verplaatst zich omhoog of omlaag, afhankelijk van de draairichting. De pijlen HV rechts in het display geven aan dat er nog meer keuzemogelijkheden zijn.
  • Pagina 18: Bediening Wasserettevariant

    Bediening Bediening wasserettevariant Afhankelijk van de programmering (instelling Besturing) kan het startmenu verschillend worden weergegeven. ^ Voor de bediening worden de keuzetoetsen D, E, F, G gebruikt of de programmaschakelaar. WS-toets.verk.kiez.eenv. (toetsen verkort kiezen - eenvoudig) Witte/Bonte was Kastdroog+ Kreukherstellend Kastdroog Finish wol Koude lucht...
  • Pagina 19: Algemene Aanwijzingen En Tips

    Algemene aanwijzingen en tips 1. Wasgoed voorbereiden – Gesteven wasgoed kunt u in de au- tomaat drogen. Voor hetzelfde effect Symbolen op het etiket moet u (bij het wassen) echter wel de dubbele hoeveelheid stijfsel doseren. Drogen – Controleer of alle zomen en naden Normale/vrij hoge temperatuur.
  • Pagina 20: Droogautomaat Vullen

    Algemene aanwijzingen en tips 2. Droogautomaat vullen . . . bijvoorbeeld Mangeldroog of Strijkdroog, als u na het drogen de Bij verkeerd gebruik van de au- was wilt mangelen of strijken. tomaat bestaat brandgevaar! Lees Zie ook het boekje "Eerste ingebruik- het hoofdstuk "Veiligheidsinstructies neming, programma-overzicht, instel- en waarschuwingen".
  • Pagina 21: Verkorte Gebruiksaanwijzing

    Verkorte gebruiksaanwijzing Lees beslist het hoofdstuk "Alge- mene aanwijzingen en tips". A Wasgoed sorteren B Was in de trommel doen Er mag geen was in de deuropening vast komen te zitten. Controleer dit voordat u de deur sluit, anders kan de was bescha- digd raken! ^ Open de deur.
  • Pagina 22 Verkorte gebruiksaanwijzing C Programma kiezen Muntautomaat ^ Druk de toets Aan/Uit K in om de au- Let op het betaalverzoek in het display tomaat in te schakelen. als het apparaat voorzien is van een muntautomaat. Programma-overzicht Als het apparaat een muntautomaat –...
  • Pagina 23 Verkorte gebruiksaanwijzing E Programma-einde - Trommel leeg- Programmaduur / resttijdprognose halen Als u een programma heeft gekozen, verschijnt de verwachte duur in het dis- Als in het display de melding Kreukbe- play. Deze waarde moet als prognose veiliging (indien gekozen) of Einde ver- worden gezien.
  • Pagina 24 Verkorte gebruiksaanwijzing ^ Haal de trommel altijd helemaal leeg. Controleer of de trommel leeg is! Achtergebleven wasgoed kan be- schadigd raken als het nog eens wordt gedroogd. Als de deur geopend is, dooft de trom- melverlichting na enkele minuten (ener- giebesparing).
  • Pagina 25: Programma Kiezen

    Programma kiezen Programma kiezen/wijzigen Startmenu Witte/Bonte was Programmakeuze ... Kreukherstellend Instellingen F ... Finish wol 10:00 Strijken ^ Druk bijvoorbeeld op de keuzetoets D. Basismenu Witte/Bonte was Kastdroog Duur 0:50 h Temp. laag Timer Y Opslaan Terug A ^ Kies het onderdeel dat u wilt wijzigen door aan de pro- grammaschakelaar te draaien (het programma Witte/Bonte was of de droogtegraad Kastdroog).
  • Pagina 26 Programma kiezen Let op! Als u in de submenu's binnen 20 seconden geen keuze maakt, springt de weergave automatisch terug naar het basismenu. – Programma's met droogtegraden Witte/Bonte was Kastdroog+ Droogtegraad van Mangeldroog - Extra droog ^ Kies met de programmaschakelaar de gewenste droogte- graad en bevestig uw keuze.
  • Pagina 27: Temperatuur Laag

    Programma kiezen Temperatuur laag Kies Temperatuur laag voor alle kwetsbare of kreukherstel- lende textielsoorten die het symbool r in het wasetiket heb- ben (bijvoorbeeld acryl). – Kwetsbaar textiel wordt dan met een lagere temperatuur gedroogd. – De programmaduur neemt toe. ^ Druk op de keuzetoets D Temperatuur laag.
  • Pagina 28: Timer

    Timer Met de timer kunt u - afhankelijk van de instelling bij Voor- programmering - een tijdstip voor het programma-einde, voor het programma-begin of de tijd tot aan de start instel- len. Submenu "Timer" openen Witte/Bonte was Kastdroog+ Temp. laag Duur 1:20 h Temp.
  • Pagina 29: Programmaverloop Wijzigen

    Programmaverloop wijzigen Muntautomaat Was bijvullen of voortijdig verwijderen Als het apparaat een muntautomaat heeft, kan de gebruiker geld verlie- U kunt zich branden aan hete zen als deze de deur na de pro- was, aan de trommel en aan de ach- grammastart opent of het program- terkant van de trommel! In de trom- ma afbreekt (afhankelijk van de in-...
  • Pagina 30: Reiniging En Onderhoud

    Reiniging en onderhoud Reinig de pluizenzeef Draai niet aan de greep van de Een tweedelige pluizenzeef in de pluizenzeef als u deze uit de auto- luchtweg van de droogautomaat vangt maat trekt (zie afbeelding), omdat u de vrijkomende pluizen op. U kunt dit de zeef anders uit elkaar haalt.
  • Pagina 31: Onderdelen Pluizenzeef Droog Reinigen

    Reiniging en onderhoud Onderdelen pluizenzeef droog Pluizenzeef terugplaatsen reinigen Bij ernstige, zichtbare verontrei- Met een stofzuiger kunt u de pluizen nigingen moet ook de ruimte onder hygiënisch en gemakkelijk verwijde- de zeven worden gereinigd, voordat ren. u de gereinigde pluizenzeef terug- plaatst.
  • Pagina 32: Luchtweg (Ruimte Onder De Zeven) Reinigen

    Reiniging en onderhoud Luchtweg (ruimte onder de Grondige reiniging zeven) reinigen – Ventilatorrad Controleer de ruimte onder de zeven Het ventilatorrad achter het klepje in de regelmatig. Reinig de ruimte als automaat kan met wasmiddelresten en deze ernstig verontreinigd is! pluizen verontreinigd zijn.
  • Pagina 33: Afdekking Bij De Vulopening

    Reiniging en onderhoud – Afdekking bij de vulopening Terugplaatsen ^ Plaats de afdekking precies tegen de Verwijder de afdekking bij de linker of rechter kant van de opening. vulopening alleen als deze zeer ern- ^ Druk de afdekking omlaag, naar de stig verontreinigd is.
  • Pagina 34: Het Reinigen Van De Droogautomaat

    Reiniging en onderhoud Het reinigen van de droogautomaat Haal de spanning van de auto- maat. Gebruik geen schuurmiddelen, oplosmiddelhoudende reinigings- middelen, glas- of allesreinigers. Door hun chemische samenstelling kunnen deze middelen de kunststof oppervlakken aantasten en andere onderdelen beschadigen. Spuit het apparaat niet met wa- ter schoon.
  • Pagina 35: Nuttige Tips

    Nuttige tips Nuttige tips De meeste storingen kunt u zelf verhelpen. U bespaart daarmee niet alleen tijd, maar ook kosten, omdat u Miele niet hoeft in te schakelen. De volgende tabellen helpen u de oorzaken van een probleem te vinden en het probleem te verhelpen.
  • Pagina 36 Nuttige tips Probleem Oorzaak Oplossing Luchtweg reinigen Herinnering dat u de – Reinig de pluizenzeef. Zeven reinigen pluizenzeef (het plui- Displaymelding wissen: Controleer de lucht- zenfilter) moet reini- – Bevestig de melding met geleiding. gen. Deze melding ver- schijnt na een be- paalde tijd.* Luchtweg reinigen De luchtweg is niet...
  • Pagina 37: Het Droogresultaat Is Onvoldoende

    Nuttige tips Het droogresultaat is onvoldoende Probleem Oorzaak Oplossing Het wasgoed is niet Het wasgoed bestaat uit – Droog het wasgoed na goed droog. verschillende weefsels. met het programma "Warme lucht". – Kies de volgende keer een ander programma (zie het hoofdstuk "Pro- gramma-overzicht"...
  • Pagina 38: Andere Problemen

    Nuttige tips Andere problemen Probleem Oorzaak Oplossing Het droogpro- U wordt mogelijk opnieuw Controleer alle mogelijke oorza- gramma duurt erg verzocht de ken, zoals hierna wordt be- lang of wordt zelfs luchtweg/luchtgeleiding te schreven. afgebroken. reinigen. De pluizenzeef is met plui- –...
  • Pagina 39 Nuttige tips Probleem Oorzaak Oplossing In de trommel treedt De droogautomaat is op – De automaat mag al- condensvorming op. een gezamenlijke luchtaf- leen met een terug- voerleiding aangesloten. slagklep op een geza- menlijke luchtafvoerlei- ding worden aangeslo- ten. – Controleer regelmatig of de terugslagklep in orde is en vervang de klep indien nodig.
  • Pagina 40: Start-Toets Knippert

    Nuttige tips Probleem Oorzaak Oplossing Er kan geen pro- De stroomvoorziening – Is de automaat op de net- gramma worden ge- is niet in orde. spanning aangesloten? start. Het display is – Is de deur gesloten? donker. – Is (zijn) de zekering(en) in orde? Druk na afloop van een stroom- storing op OK en start het pro-...
  • Pagina 41: Het Vervangen Van De Lamp

    Nuttige tips Het vervangen van de lamp Zorg dat de afdekking goed zit. Haal de spanning van de automaat. Als er vocht in komt, kan er een de- fect (kortsluiting) optreden. A Open de deur. Rechts boven in de vulopening bevindt zich de verlichting.
  • Pagina 42: Piekbelastingsschakelaar

    Nuttige tips Piekbelastingsschakelaar Als de piekbelastingsschakelaar reageert, wordt de verwar- ming uitgeschakeld en het programma stopgezet. In het dis- play verschijnt de volgende melding: Witte/Bonte was Kastdroog Drogen 0:43 h Piekbelasting Als de piekbelasting voorbij is, wordt het programma automa- tisch voortgezet.
  • Pagina 43: Service / Klantcontacten

    Service / Klantcontacten Reparaties Voor storingen die u niet zelf kunt ver- helpen, waarschuwt u – uw Miele-vakhandelaar – de service-organisatie van Miele. Vermeld daarbij het model en het type- nummer van uw automaat. Beide gegevens vindt u op het type- plaatje.
  • Pagina 44: Plaatsen En Aansluiten

    Plaatsen en aansluiten Plaatsingsmogelijkheden Voorkant a Aansluiting luchtafvoer d Deur b Aansluitkabel e Klepje pluizenzeef c Bedieningspaneel f Vier in hoogte verstelbare machine- voeten...
  • Pagina 45: Zijkant

    Plaatsen en aansluiten Zijkant Bovenkant Sokkelopstelling Achterkant Voor de automaat zijn verschillende Miele-sokkels verkrijgbaar. Als u de automaat op een ter plaatse aanwezige sokkel zet, moet het apparaat worden vastge- schroefd (zie verderop onder "Plaat- sen"). Muntautomaat Miele kan uw automaat van een munt- automaat voorzien (optie).
  • Pagina 46: Plaatsen

    Plaatsen en aansluiten Plaatsen Stellen Binnen het zwenkbereik van de Transporteren deur van de automaat mag zich geen afsluitbare deur, schuifdeur of deur met tegengestelde aanslag be- vinden. Transporteer de automaat naar de plaats van opstelling. Zorg dat de automaat tijdens het transport stevig staat.
  • Pagina 47 Plaatsen en aansluiten ^ Draai de schroeven los (2). ^ Door één of meerdere machine- voeten (1) te verstellen, kunt u onef- fenheden in de vloer compenseren. ^ Draai de schroeven (2) stevig tegen de behuizing.
  • Pagina 48: Automaat Tegen Schuiven Beveiligen

    Plaatsen en aansluiten Automaat tegen schuiven beveiligen Ventilatie plaats van opstelling Omdat de benodigde drooglucht aan de ruimte wordt onttrokken waar de automaat staat opgesteld, moet u voor voldoende ventilatie zorgen, bijvoorbeeld via niet afsluitbare ven- tilatieopeningen in de buitenwand. De droogautomaat zuigt de lucht In de volgende gevallen moet aan de achterkant van het apparaat...
  • Pagina 49: Elektrische Aansluiting

    Plaatsen en aansluiten Elektrische aansluiting Werkzaamheden in verband met her- aansluiting, veranderingen in de instal- De automaat heeft een aansluitkabel latie of controle van de aarddraad of de zonder stekker. zekeringen mogen alleen worden uitge- voerd door een vakman die op de Op het typeplaatje staat informa- hoogte is van alle geldende voorschrif- tie over de nominale aansluitwaarde...
  • Pagina 50: Installatie Luchtafvoer

    Installatie luchtafvoer Principe Gebruik geen: – lange afvoerbuizen. De droogautomaat mag alleen worden gebruikt als de vochtige – buizen met veel en nauwe bochten. lucht die bij het drogen vrijkomt via U voorkomt zo dat de droogcapaciteit een luchtafvoerkanaal naar buiten afneemt en dat de droogtijd en het wordt afgevoerd! energieverbruik toenemen.
  • Pagina 51: Totale Buislengte Berekenen

    Installatie luchtafvoer Totale buislengte berekenen Tabel I Door de bochten en diverse onderde- Onderdeel Extra buis- len van de afvoerbuis ondervindt de af lengte te voeren lucht weerstand. Deze lucht- Zeer flexibele buis* weerstand komt tot uiting in de term ex- –...
  • Pagina 52: Rekenvoorbeeld

    Installatie luchtafvoer Afmetingen aansluiting Rekenvoorbeeld luchtafvoer Bovenkant Muurpijp met rooster = 1 x 3,8 m extra buislengte = 3,8 m B/D 2 bochten, 90° = 2 x 0,8 m extra buislengte = 1,6 m Achterkant 0,5 m kunststof waterafvoerbuis = 0,5 x 1 m extra buislengte = 0,5 m Totale buislengte = 5,9 m...
  • Pagina 53: Afvoersysteem Met Buizen

    Installatie luchtafvoer Afvoersysteem met buizen Voorbeeld: Muurpijp Met de adapter kunt u ook buizen in- stalleren. Benodigd: – De adapter. – Een muurpijp* of een vensteraanslui- ting*. – Een kunststof waterafvoerbuis (ver- krijgbaar bij de vakhandel). Bij een buisdiameter van meer dan 100 mm zijn speciale overgangsbuizen nodig (bijvoorbeeld van C 100 naar 125 mm).
  • Pagina 54: Afvoersysteem Met Flexibele Buizen

    Installatie luchtafvoer Afvoersysteem met flexibele buizen Met de adapter kunt u ook een flexi- bele afvoerbuis installeren. Benodigd: – De adapter. – Een afvoerbuis* (zeer flexibel, flexi- bel of Alu-Flex). – Een muurpijp* of een vensteraanslui- ting*. 1. Buis met aansluitstuk * (bij te bestellen) (horen bij een muurpijp van Miele) 2.
  • Pagina 55: Gezamenlijke Afvoer

    Installatie luchtafvoer Gezamenlijke afvoer U moet elke droogautomaat met een terugslagklep R rechtstreeks op de gezamelijke afvoerleiding aan- sluiten! Hiervoor zijn de volgende accessoires* nodig (zie rechts). Als u dat niet doet, kunnen de droogautomaten beschadigd raken en kan de elektrische veiligheid niet worden gegarandeerd.
  • Pagina 56: Technische Gegevens

    Technische gegevens Hoogte 1020 mm Breedte 700 mm Diepte 763 mm Diepte bij geopende deur 1248 mm Gewicht 77 kg Trommelinhoud 180 l 9 kg (droge was) Maximale beladingscapaciteit Lengte aansluitkabel 1600 mm Aansluitspanning Aansluitwaarde Zekering zie typeplaatje Gegevens gloeilamp Keurmerken Max.
  • Pagina 60 Wijzigingen voorbehouden/1319 M.-Nr. 07 514 572 / 01...
