Inbedrijfstelling
6
Communicatie- en apparaatprofiel
Voorbeeld: lezen van een parameter (READ)
Cyclisch lezen van een parameter
110
Technische handleiding – MOVITRAC

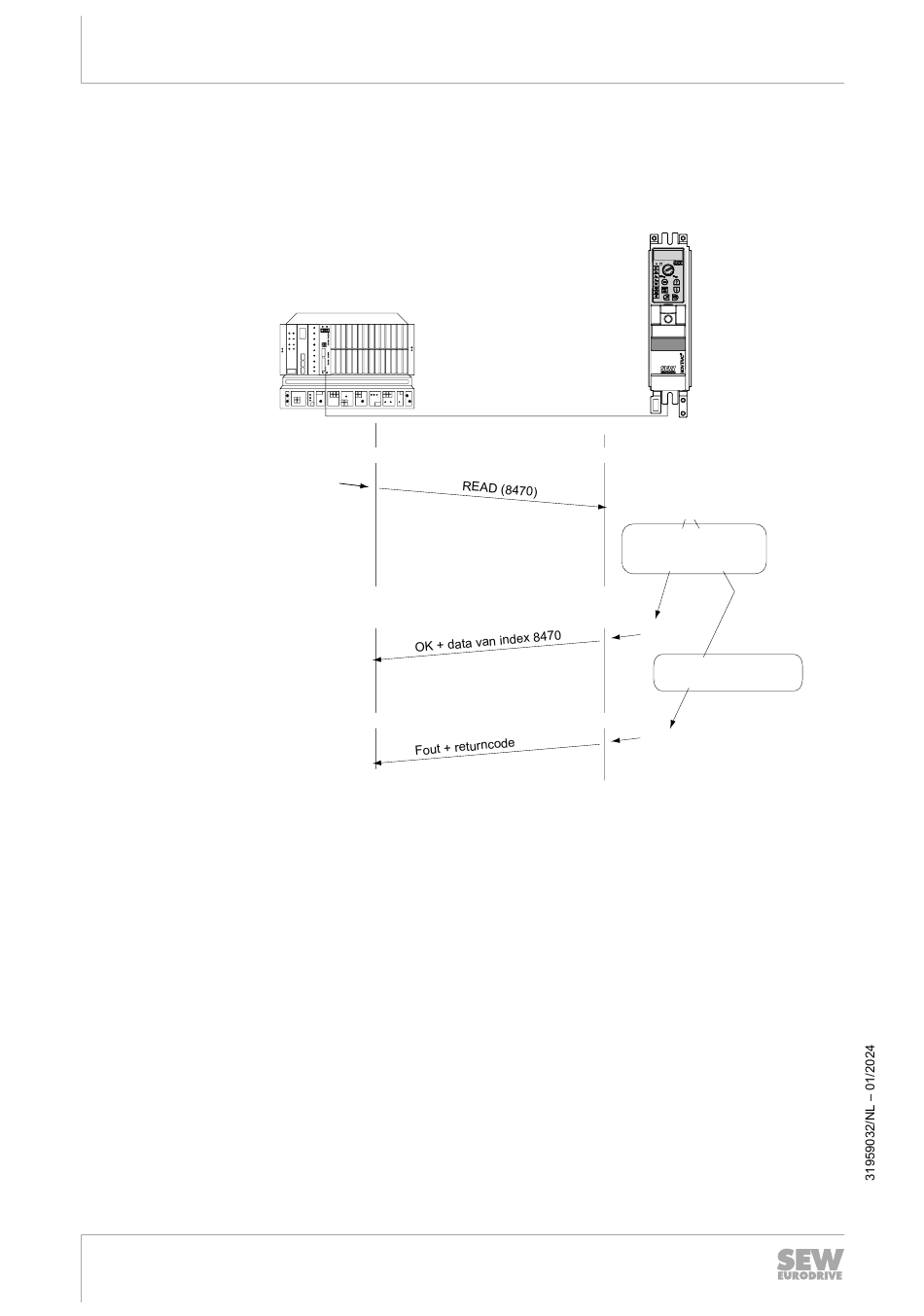

Een parameter wordt via de communicatie-interface gelezen met de lees-aanvraag
(read
request)
van
het
®
MOVITRAC
B (zie volgende afbeelding).
CLIENT
1. Leesaanvraag (bijv. leesintegrator t11 up CW = index 8470
Read
Request
3a. Leesinstructie wordt met de data beantwoord (bijv. 0.5 s)
Read
Confirmation
3b. Leesinstructie fout, meer informatie in de returncode
Read Error
Confirmation
Als de leesinstructie niet uitgevoerd kan worden in de frequentieregelaar, wordt dit in
een negatief antwoord (negative read response) teruggemeld aan het automatise-
ringsapparaat. Het automatiseringsapparaat krijgt zo een negatieve bevestiging (read
error confirmation) met een gedetailleerde omschrijving van de fout.
Bij de cyclische overdrachtsvariant moet de handshakebit uitgewisseld worden om de
instructieverwerking (uitvoering read-instructie) te activeren. Bij het gebruik van de
acyclische PDU-typen bewerkt de regelaar elk request-telegram en voert deze het pa-
rameterkanaal altijd uit.
De parametrering wordt als volgt doorgevoerd:
1. Voer de index van de te lezen parameter in byte 2 (Index High) en byte 3 (Index
Low) in.
2. Voer de service-ID voor de read-instructie in de managementbyte in (byte 0).
3. Draag bij cyclische PDU-typen eerst door het uitwisselen van de handshakebit de
READ-instructie over aan de regelaar. Bij acyclische PDU-typen wordt het para-
meterkanaal altijd geëvalueerd.
®
B
automatiseringsapparaat
Read Indication
Read Response
aan
de
frequentieregelaar
SERVER
2a. Parameter-index
8470 wordt door
regelaar gelezen
2b. Fout opgetreden!
Geen data beschikbaar
negative
Read Response
48775987211
