3. Verwijder de tapes waarmee de antennekabels aan de systeemkaart zijn bevestigd en verwijder ook de zwarte tape van de M.2
SSD-slot die op de systeemkaart is bevestigd.
4. Koppel de luidsprekerkabel los van de connector op de systeemkaart.
5. Open de vergrendeling en koppel de touchpadkabel los uit de connector op de systeemkaart.
6. Open de vergrendeling en koppel de kabel van het toetsenbord los van de connector op de systeemkaart.
7. Open de vergrendeling en koppel de kabel van de toetsenbordverlichting los van de connector op de systeemkaart.
8. Voor 2-in-1-configuraties: open de vergrendeling en koppel de kabel voor de volumeregeling los van de connector op de systeemkaart.
OPMERKING:
De kabel voor de volumeregeling wordt alleen geleverd met 2-in-1-configuraties.
9. Verwijder de twee schroeven (M2x4) waarmee de linker Type C-beugel is bevestigd.
10. Til de linker Type-C-beugel van de systeemkaart.
11. Verwijder de twee schroeven (M2x4) waarmee de rechter Type C-beugel is bevestigd.
12. Til de rechter Type-C-beugel van de systeemkaart.
13. Verwijder de vijf schroeven (M2x2) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
14. Til de systeemkaart onder een hoek weg van de palmsteun- en toetsenbordeenheid om de poorten uit de poortopeningen te
verwijderen.
OPMERKING:
Til de systeemkaart onder een hoek omhoog om ervoor te zorgen dat de verschillende connectoren op de systeemkaart vrij zijn en
uit de poortopeningen komen.
De systeemkaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

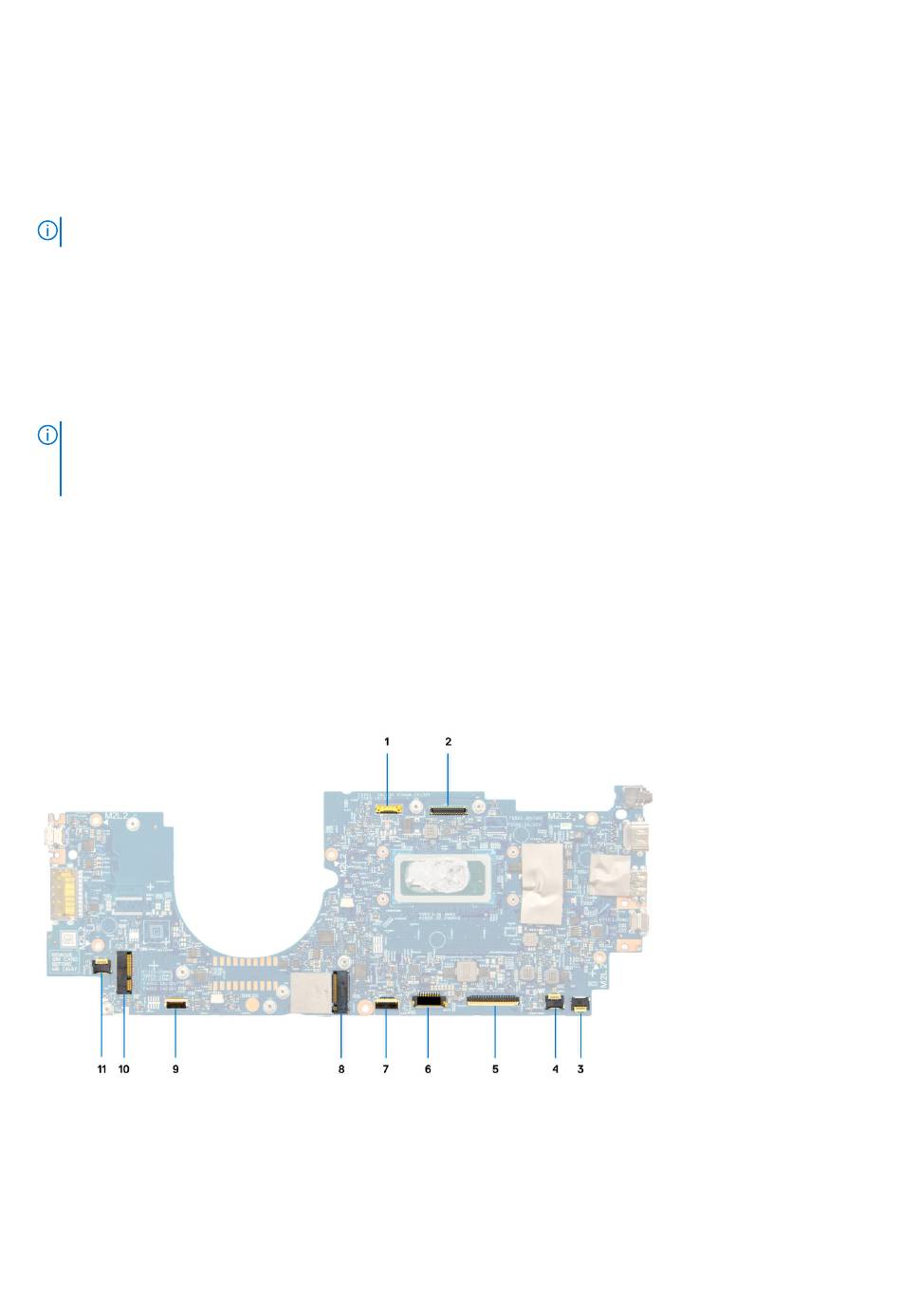

De volgende afbeelding geeft de connectoren op de systeemkaart aan voor 2-in-1-configuratie
1. Kabel voor aanraken beeldscherm
2. Beeldschermkabel
3. Kabel voor volumeregeling
4. Kabel voor toetsenbordverlichting
5. Toetsenbordkabel
6. Batterijkabel
7. Kabel van touchpad
