4 Zoeken naar fouten
Controle d.m.v. isolatieweerstandsmeting
Als de spanningsmeting niet voldoende bewijs voor een aardlek oplevert, kan de meting van de
isolatieweerstand het resultaat preciseren.

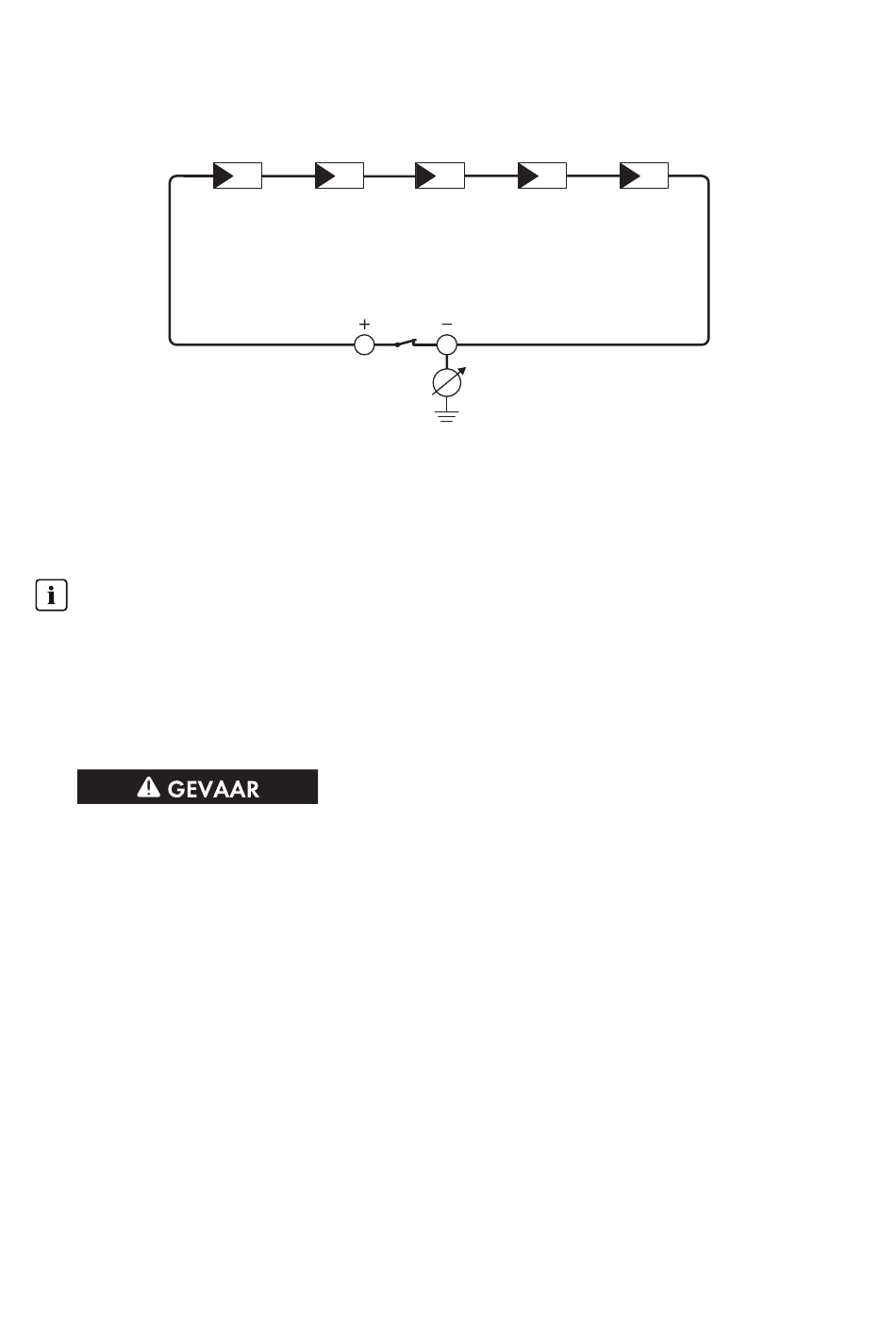

Afbeelding 1: Schematische weergave van de meting
Vereiste apparaten:
☐ geschikt toestel voor veilig scheiden en kortsluiten
☐ meettoestel voor isolatieweerstand
Toestel voor veilig scheiden en kortsluiting van de PV-generator nodig
De meting van de isolatieweerstand kan alleen worden uitgevoerd met een geschikt toestel
voor veilig meten en kortsluiten van de PV-generator. Als er geen geschikt toestel beschikbaar
is, mag de meting van de isolatieweerstand niet worden uitgevoerd.
Werkwijze:
1. Bereken de te verwachten isolatieweerstand per string.
2.
Levensgevaar door hoge spanningen
• Schakel de omvormer spanningsvrij (zie hoofdstuk 2.2, pagina 7).
3. Installeer de kortsluitinrichting.
4. Sluit het meettoestel voor de isolatieweerstand aan.
5. Sluit de eerste string kort.
6. Stel de controlespanning in. De controlespanning moet zo dicht mogelijk bij de maximale
systeemspanning van de PV-panelen liggen, mag deze echter niet overschrijden (zie datablad
van de PV-panelen).
7. Meet de isolatieweerstand.
8. Hef de kortsluiting op.
9. Voer de meting van de overige strings op dezelfde manier uit.
☑ Als de isolatieweerstand van een string duidelijk afwijkt van de theoretisch berekende
waarde, is er sprake van een aardlek in de desbetreffende string.
10. Sluit strings met aardlek pas weer aan op de omvormer als het aardlek is verholpen.
11. Sluit alle andere strings weer aan op de omvormer.
18
SB13-21TL-SG-nl-11
SMA Solar Technology AG
Servicehandboek
