geBruik
instAllAtie
3.4.2 Stelaandrijvingen

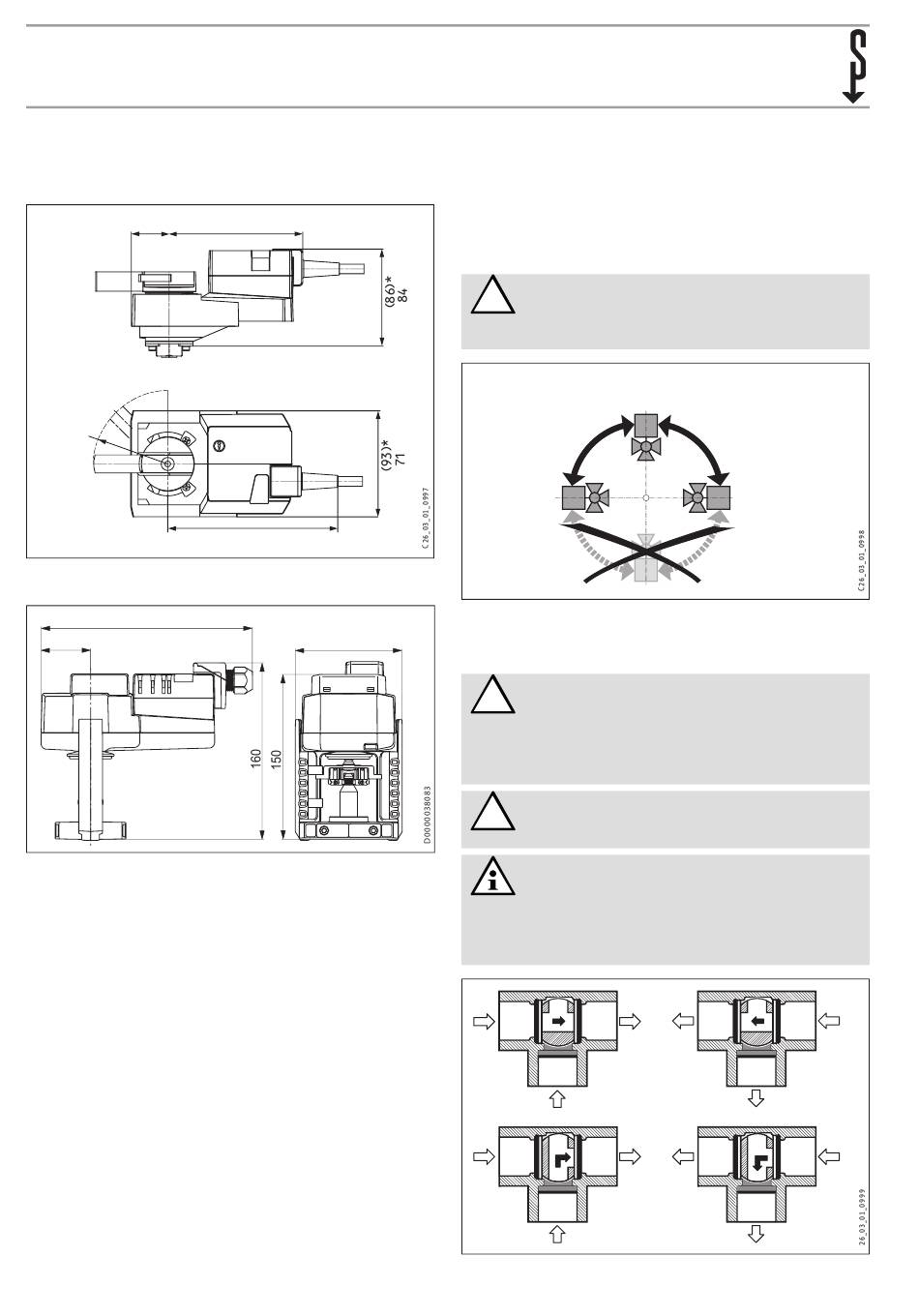

Afmetingen HUV 1 | 2
HUV 1 | HUV 2
25
(33)*
R65
HUV 65 | HUV 80
Afmetingen HUV 65 | 80
179
193
45
* Waarden tussen haakjes gelden voor de HUV 1.
24 |
All manuals and user guides at all-guides.com
103
(117)*
(177)*
134
55
110
98
72
4.
Installatie
4.1
Montageposities
De drieweg-omschakelkleppen kunnen staand en liggend worden
gemonteerd.
Gevaar voor beschadiging!
!
Het is niet toegestaan de drieweg-omschakelkleppen
hangend, d.w.z. met de klepstoter naar beneden te
monteren.
Toegestane montageposities
90°
4.2
Hydraulische verbinding
Gevaar voor beschadiging!
!
De bepalingen van VDI 2035 met betrekking tot de water-
kwaliteit moeten in acht worden genomen. Het gebruik
van vuilfilters wordt aanbevolen om ervoor te zorgen dat
de drieweg-omschakelkleppen langdurig voor de rege-
ling van het debiet kunnen worden gebruikt.
Gevaar voor beschadiging!
!
Let op de correcte stand van de bol in de drieweg-om-
schakelklep (zie markering op de spil).
Aanwijzing!
Naast de met een pijl op de behuizing aangegeven door-
stroomrichting A – AB en B – AB is bij het gebruik in
warmtepompinstallaties van STIEBEL ELTRON of Tecalor
ook de tegengestelde doorstroomrichting AB – A en AB
– B toegestaan.
A
AB
B
A
AB
B
90°
A
AB
B
A
AB
B
HUV 1/2/65/80
