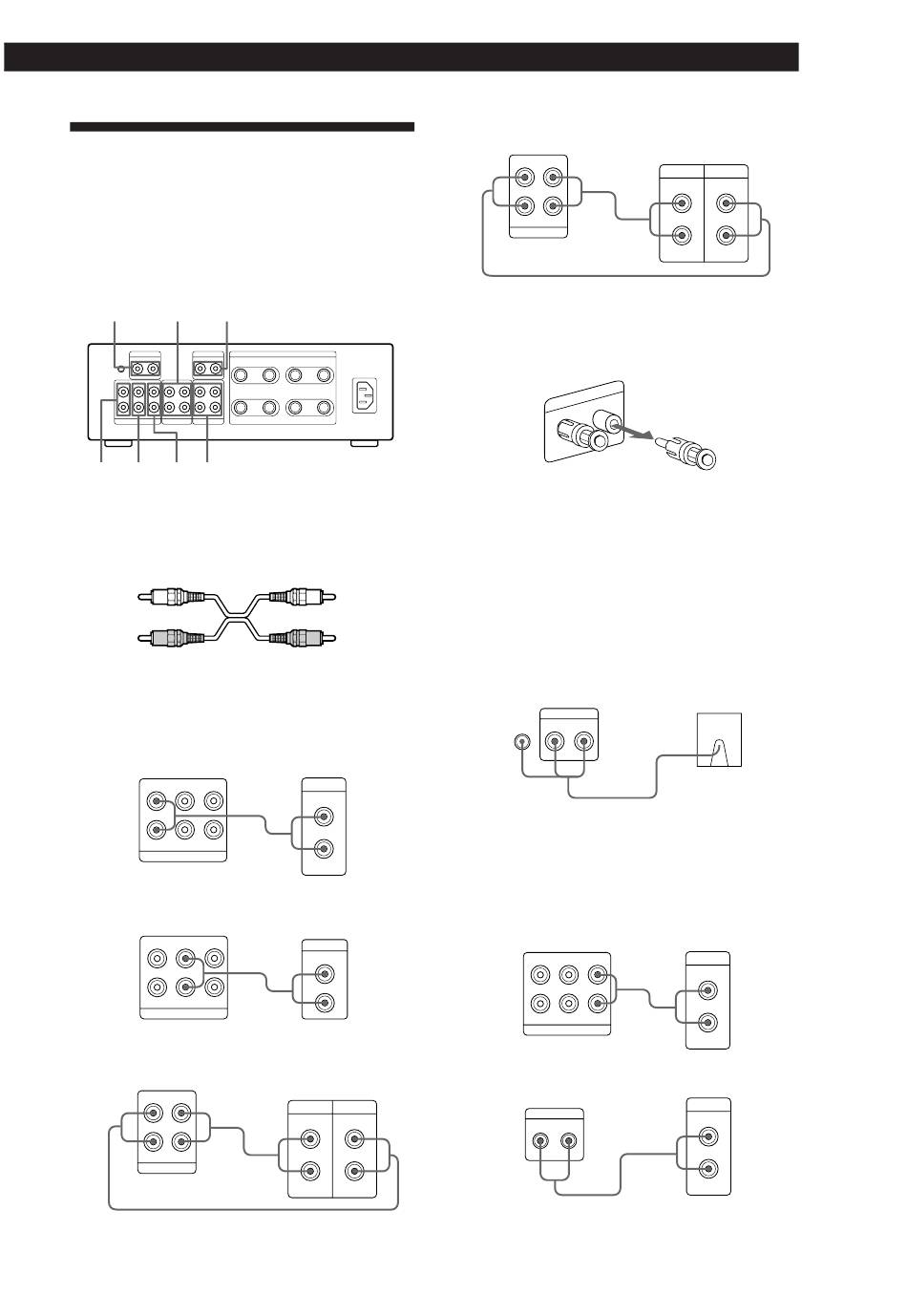

Collegamento di componenti
audio
Descrizione
Qui spieghiamo come collegare i componenti audio
all'amplificatore.
PHONO
TAPE
PRE OUT
TUNER
CD
AUX
MD
Cavi necessari
Cavi di collegamento audio (non in dotazione) (1 per ciascun
componente e il giradischi; 2 per ciascuna piastra a cassette o
piastra MD)
Bianca (L)
Rossa (R)
Collegamenti
La freccia ç indica il flusso del segnale.
Sintonizzatore
Amplificatore
TUNER
CD
AUX
L
R
INPUT
Lettore CD
Amplificatore
TUNER
CD
AUX
L
R
INPUT
Piastra a cassette
Amplificatore
REC OUT
IN
TAPE
Bianca (L)
Rossa (R)
Sintonizzatore
OUTPUT
LINE
L
R
Lettore CD
LINE OUT
L
R
Piastra a cassette
OUTPUT
INPUT
LINE
LINE
L
R
Piastra MD
Amplificatore
REC OUT
IN
L
R
MD
Giradischi
1 Rimuovere le spine di cortocircuitazione dalle prese
PHONO prima di collegare i cavi.
N O
P H O
L
R
Note
• Non inserire le spine di cortocircuitazione nelle prese
MD REC OUT, TAPE REC OUT o PRE OUT. Tale azione
può bloccare l'uscita dall'amplificatore o causare
malfunzionamenti dell'apparecchio.
• Lasciare le spine di cortocircuitazione inserite nelle
prese PHONO se non si collega un giradischi. La
rimozione delle spine di cortocircuitazione senza
collegamento di un giradischi può creare disturbi nel
segnale audio.
2 Collegare il cavo di collegamento audio.
Amplificatore
PHONO
y
R
L
• Se il giradischi è dotato di filo di massa
Per evitare ronzii, collegare il filo di massa al terminale di
massa y sull'amplificatore.
Televisore o videoregistratore
Amplificatore
TUNER
CD
AUX
L
R
INPUT
Diffusore attivo, ecc.
Amplificatore
PRE OUT
R
L
Preparativi
Piastra MD
OUTPUT
INPUT
LINE
LINE
L
R
Giradischi
Televisore o
videoregistratore
OUTPUT
LINE
L
R
Diffusore attivo, ecc.
INPUT
5
