8.2.4 Aansluiten van een indirect gestookte boiler met NTC-sensor (bvb. Storacell) aan de ketel TOP 42-3 ZB
Via het display volgende parameters instellen:
1.b
Opwarmvermogen boiler.
Indien het opnamevermogen van de boiler kleiner is dan het ketelvermogen, kunt U met behulp van deze
parameter het vermogen van de ketel percentueel aanpassen tussen 25 en 100 % (100 % = U0).
Voorbeeld: bij boilers ST 65 / ST 120 / ST 160 vermogen verminderen tot 60 %.
1.F
De pompmodus – standaard ingesteld op 00 – moet naar 01 gewijzigd worden. Hierdoor wordt de externe
driewegklep geconfigureerd.
2.A
Blokkeertijd circulatiepomp t.o.v. externe driewegklep.
Deze moet ingesteld worden op 03 (= 30 seconden).
Hydraulische aansluiting van de driewegklep
8.2.5 Aansluiten van een temperatuurbegrenzer TB 1 in een vloerverwarmingsinstallatie
6 720 800 735 (2011/10 BL-NL)

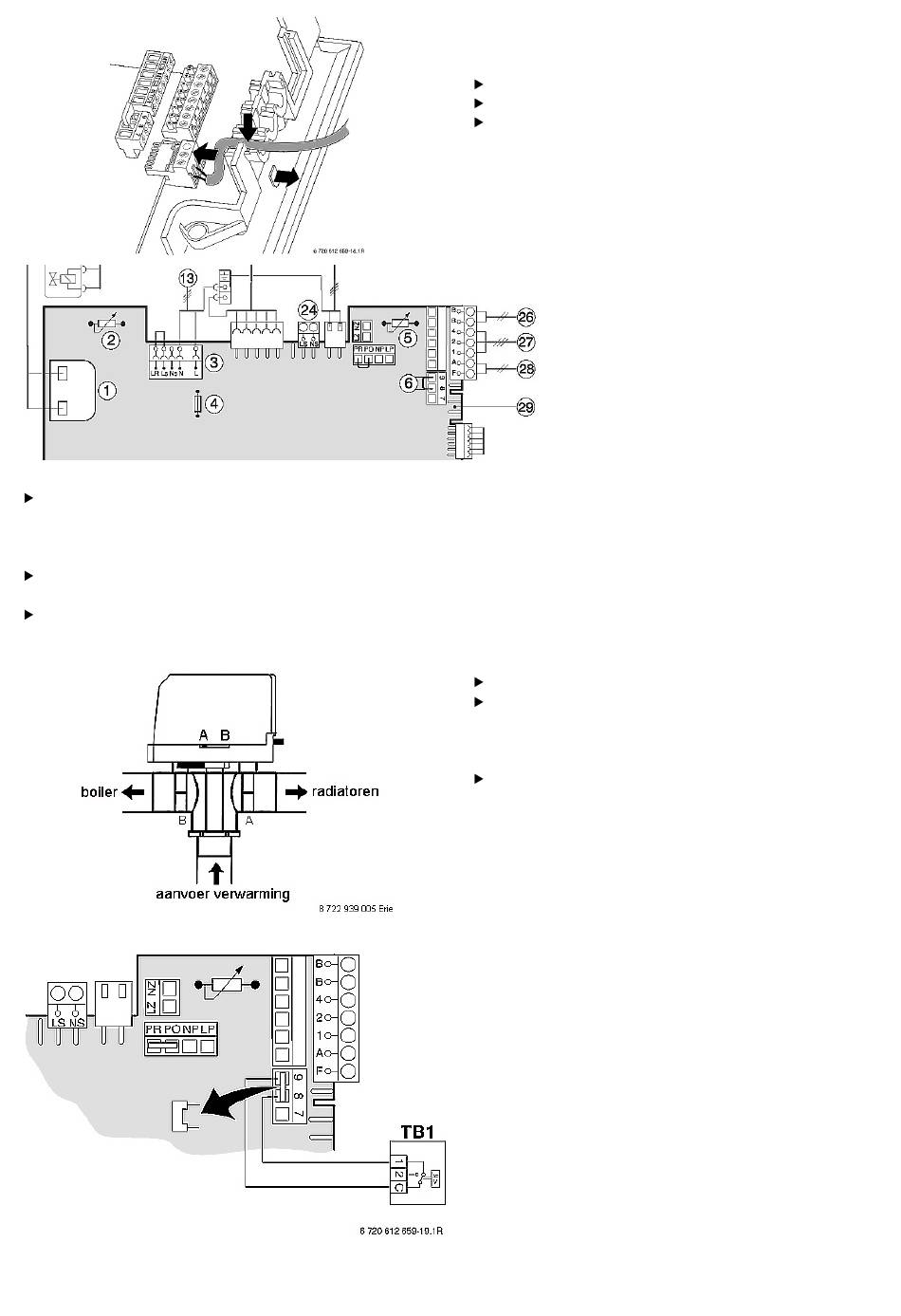

Junkers-boilers met NTC sensor worden direct op de
printplaat van de ketel aangesloten. De kabel met stekker
zit bij de boiler.
Doorvoer uitbreken.
Kabel van boiler-NTC doorvoeren.
Stekker rechtstreeks op de printplaat steken.
Fig. 27
De twee draden van de driewegkraan ERIE
(bestelnummer 8 722 939 005) aansluiten
aan stekker nummer 24 (LS-NS).
Deze stekker wordt meegeleverd met de
ketel.
Fig. 28
Aansluiten volgens fig. 29.
Zet de schakelaar (rechts) in positie AUTO.
De boileropwarming krijgt nu voorrang.
In positie MAN is de verdeling 50 % verwarming en
50 % boiler.
Wanneer de cursor op A staat wordt de boiler
gevoed (spanningsloos). Wanneer de cursor op B
staat
wordt
(driewegkraan onder spanning)
Fig. 29
Bij verwarmingsinstallaties met enkel vloerverwarming en
directe hydraulische aansluiting aan de gasketel, tot 15
kW kan men een TB rechtstreeks op de ketel aansluiten.
Brug 8 – 9 verwijderen en de TB op deze plaats
aansluiten.
Bij het uitschakelen van de temperatuurbegrenzer worden
de verwarming en de warmwaterbereiding onderbroken.
Fig. 30
25
de
verwarmingsinstallatie
gevoed
