INNOVOLTUS
ModBus

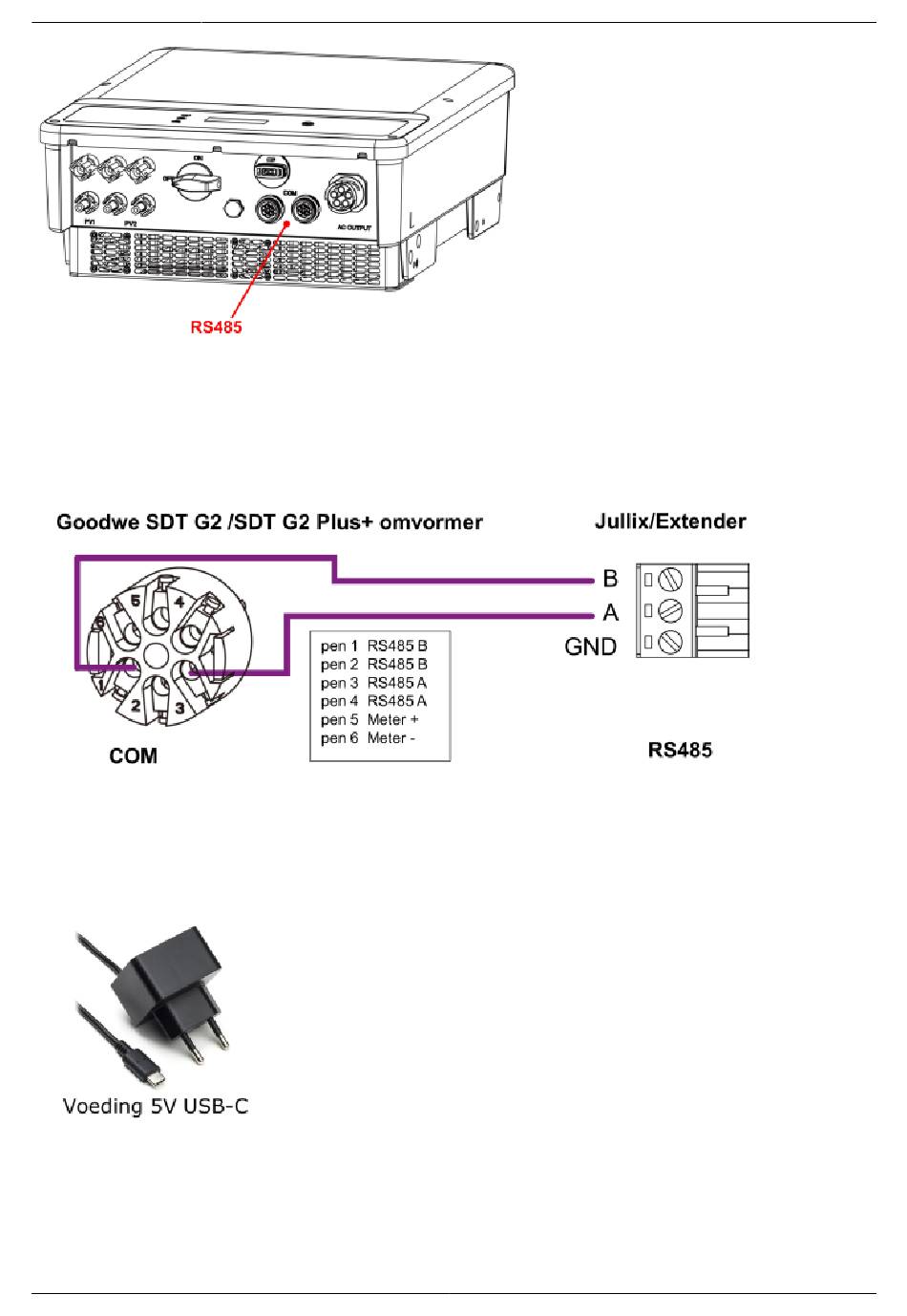

Op onderstaand schema zie je hoe de aansluitingen moeten gebeuren. Signaal goodwe pen 1 → B en
pen 3 → A.
Jullix/Extender voeding
Als de Jullix of Extender niet via de P1 poort wordt gevoed dien je nog een USB voeding te gebruiken.
Of je kan ook een USB splitter kabel met USB-C connector gebruiken. Bestelnummer EL0213. Deze
steek je dan enerzijds in de USB-poort van de omvormer, en anderzijds met de USB-C connector voed
je dan de Jullix/Extender. Als de Jullix toch uitvalt dan is het vermogen op de USB-poort van de
omvormer toch onvoldoende en die je een aparte USB voeding te gebruiken.
https://wiki.jullix.be/
Goodwe SDT G2 / SDT G2 Plus+ omvormer (4-25kW)
