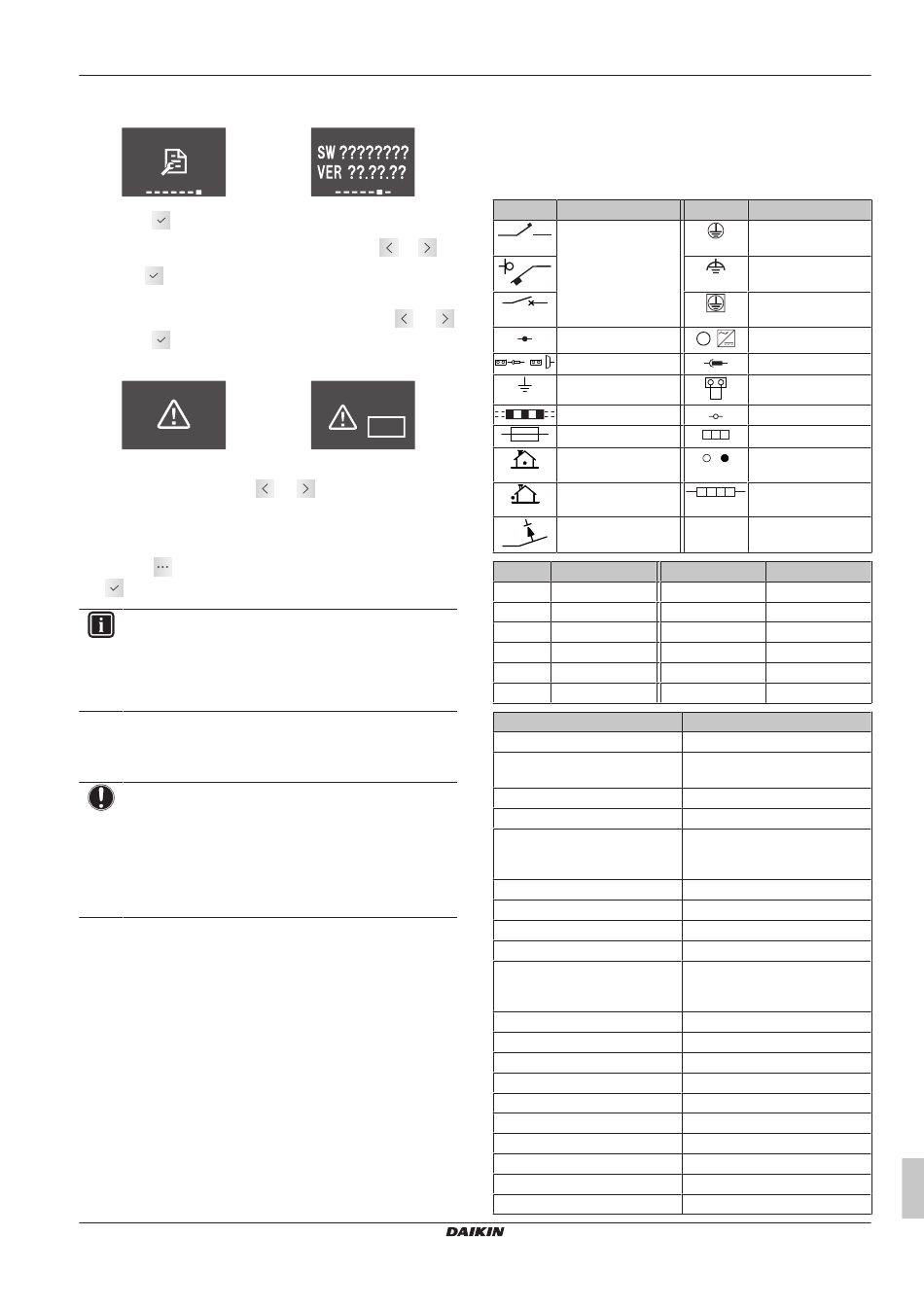

Menu instellingen draadloze
afstandsbediening
2 Druk op
om het menu te openen.
3 Navigeer naar het scherm software en versie met
4 Houd
minstens 5 seconden ingedrukt om het menu
zelfdiagnose te openen.
5 Navigeer naar het scherm weergave foutcode met
Druk op
om uw selectie te bevestigen.
Weergave foutcode
6 Richt de draadloze afstandsbediening op de unit en scrol door
de lijst met foutcodes met
hoort.
Resultaat: Een lange bieptoon geeft de overeenkomstige foutcode
aan.
7 Druk op
om terug te keren naar het thuisscherm of druk op
om terug te keren naar het menu zelfdiagnose.
INFORMATIE
Zie de servicehandleiding voor:
▪ De volledige lijst met foutcodes
▪ Meer gedetailleerde richtlijnen voor het oplossen van
problemen
12
Als afval verwijderen
OPMERKING
Probeer het systeem NIET zelf te ontmantelen: het
ontmantelen van het systeem en het behandelen van het
koelmiddel, van olie en van andere onderdelen MOETEN
conform met de geldende wetgeving uitgevoerd worden.
De units MOETEN voor hergebruik, recyclage en
terugwinning bij een gespecialiseerd behandelingsbedrijf
worden behandeld.
13
Technische gegevens
▪ Een deel van de recentste technische gegevens is beschikbaar
op de regionale Daikin-website (publiek toegankelijk).
▪ De volledige recentste technische gegevens zijn beschikbaar op
het Daikin Business Portal (authenticatie vereist).
13.1
Bedradingsschema
Het bedradingsschema is bij de unit geleverd, rechts op de
binnenkant van het voorrooster van de binnenunit.
FTXJ-A(W)(S)(B)9
Daikin kamerairconditioner
3P664524-5G – 2024.07
Softwareversie (menu
zelfdiagnose)
en
.
en
Lijst met foutcodes
1
00
en
tot u een lange bieptoon
13.1.1
Legende eengemaakt bedradingsschema
Raadpleeg het bedradingsschema op de unit voor toegepaste
onderdelen en nummers. De onderdelen zijn genummerd met
Arabische nummers in oplopende volgorde voor elk onderdeel en
worden weergegeven in het onderstaande overzicht met "*" in de
onderdeelcode.
Symbool Betekenis
Stroomonderbreker
.
Aansluiting
,
Connector
Aarding
Lokale bedrading
Zekering
Binnenunit
INDOOR
Buitenunit
OUTDOOR
Lekstroominrichting
Symbool Kleur
BLK
Zwart
BLU
Blauw
BRN
Bruin
GRN
Groen
GRY
Grijs
SKY BLU Hemelsblauw
Symbool
A*P
BS*
BZ, H*O
C*
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE
D*, V*D
DB*
DS*
E*H
FU*, F*U, (raadpleeg de
printplaat in uw unit voor de
kenmerken ervan)
FG*
H*
H*P, LED*, V*L
HAP
HIGH VOLTAGE
IES
IPM*
K*R, KCR, KFR, KHuR, K*M
L
L*
12 Als afval verwijderen
Symbool Betekenis
Beschermende
aarding
Ruisvrije aarding
Beschermende
aarding (schroef)
A
Gelijkrichter
,
Relaisstekker
Kortsluitstekker
Klem
Klemmenblok
Draadklemmen
Verwarming
Symbool
Kleur
ORG
Oranje
PNK
Roze
PRP, PPL
Paars
RED
Rood
WHT
Wit
YLW
Geel
Betekenis
Printplaat
Drukknop AAN/UIT, aan/uit-
schakelaar
Zoemer
Condensator
Aansluiting, stekker
Diode
Diodebrug
DIP-switch
Verwarming
Zekering
Stekker (aarding frame)
Kabelboom
Verklikkerlampje, led
Lampje (servicecontrole groen)
Hoge spanning
Intelligente oogsensor
Intelligente voedingsmodule
Magnetisch relais
Onder spanning
Spoel
Montagehandleiding
13
