Installatie binnendeel
Stap 4: Uitvoer mogelijkheden van de koelleidingen
1.
Voorbereiding
Open het frontpaneel en verwijder de 4
schroeven, terwijl u het frontpaneel naar
u toe trekt.
De pijlen op de tekening geven aan hoe
het frontpaneel, naar voren moet worden
verwijderd.
Volg de procedure zoals hieronder wordt
beschreven om de uitbreek openingen te
verwijderen.
Installatie
Bevestig het toestel d.m.v. 6 schroeven voor vloer montage.
Bevestig voor wand montage, de montageplaat d.m.v. 5 schroeven en het toestel d.m.v. 4
schroeven.
2.
Voor muur montage met
plinten

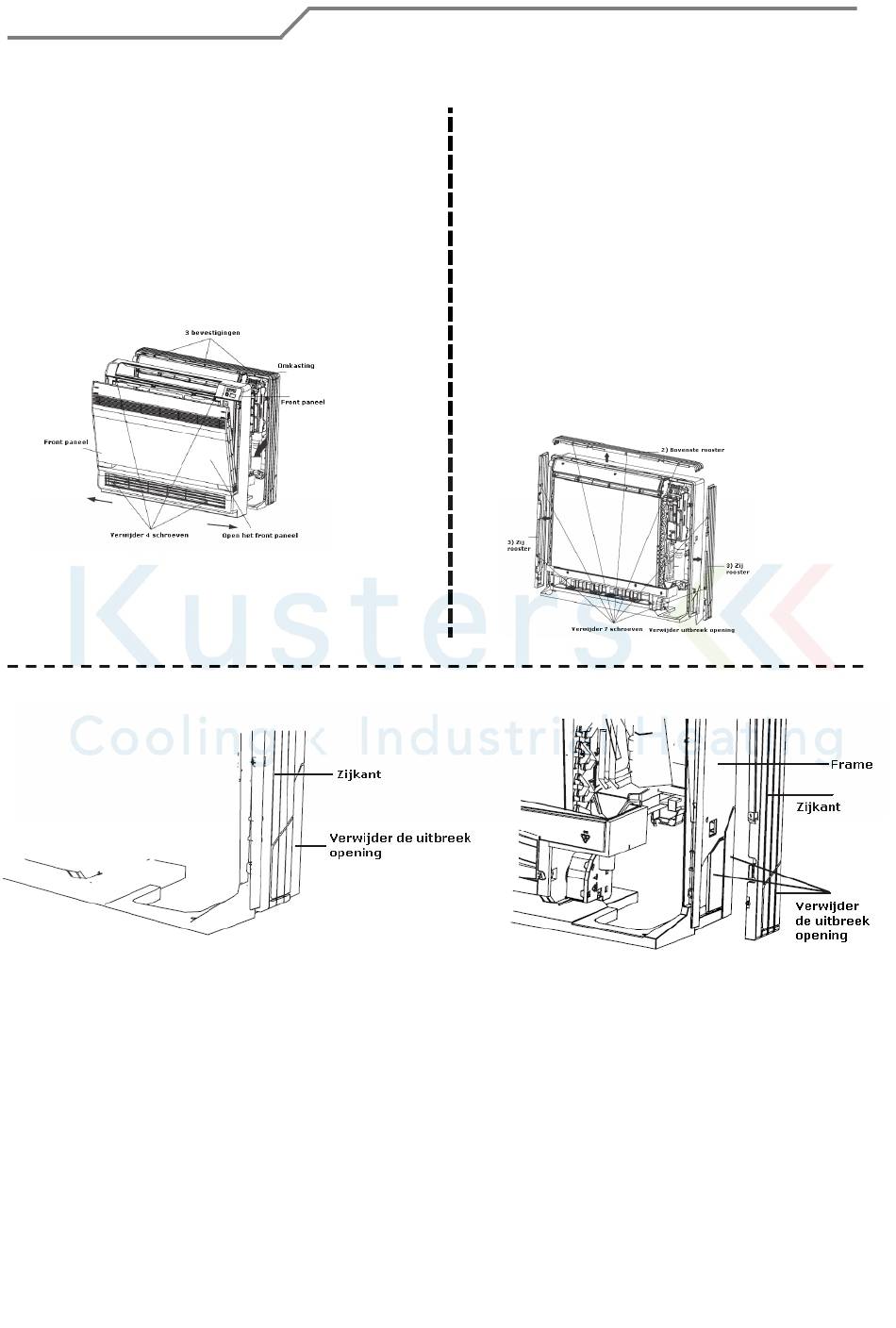

Verwijder de uitbreekopeningen.
Koelleidingen aan de zijkant eruit
Verwijderen van de uitbreekopeningen.
1.
Verwijder de 7 schroeven.
2.
Verwijder het bovenste rooster.
3.
Verwijder de linker en rechter zijkant.
4.
Verwijder de uitbreekopeningen in de
unit en in de zijkant.
5.
Plaat het frontpaneel in omgekeerde
volgorde weer terug (3, 2, 1)
